Carte FEZ Panda II

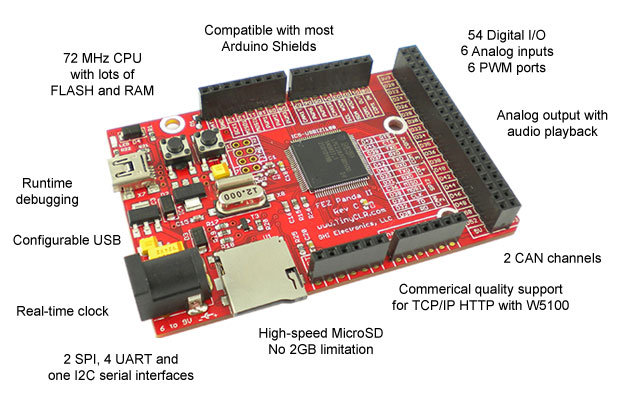

Description:

La carte électronique FEZ "PANDA II" est conçue sur la base d'un puissant processeur 32 bits ARM7™ cadencé à 72 MHz. Elle est compatible avec les cartes Arduino et ses cartes d'extensions et programmable et debuggable sous environnement Microsoft™ .NET Micro Framework™.  Les utilisateurs peuvent ainsi écrire très simplement leur code à l'aide du logiciel gratuit Microsoft Visual C# Express.

La FEZ "PANDA II" bénéficie d'une librairie de fonctions étendues lui permettant de gérer très facilement des entrées/sorties numériques, des entrées analogiques, une sortie analogique, des signaux PWM, des ports de communication UART, SPI™, I2C™, CAN, One Wire™. Elle gère également les cartes mémoires SD™/MMC™ avec gestion de la FAT.

Un connecteur mini USB permet de relier la carte à un PC en tant que "Device"  afin de  télécharger et debugger vos applications. Grâce l'environnement de développement de Microsoft .Net, toutes les fonctionnalités utiles sont accessibles pour vous faciliter la tâche: avec point d'arrêt, visualisation des variables en "live", mode pas-à-pas.


La carte dispose également d'un connecteur pour carte mémoire microSD™ (non livrée) . Un connecteur femelle permet également d'avoir un accès aux ports d'E/S du microcontrôleur. La carte dispose en outre d'une horloge temps réel (RTC).

Caractéristiques:

• Processeur: ARM™ 32 bits - 72 MHz (USBizi-100 chipset (basé sur un NXP LPC2387))
• Mémoire Flash:148 Ko
• Mémoire Ram: 62 Ko
• Nombre de ports E/S:  54 Broches
• 6 x PWM
• 7 x Convertisseurs " A/N"
• 1 x restitution de fichier audio ".WAV"
• 1 x Sortie analogique
• 4 x UART (TTL)
• 2 x SPI™
• I2C™ / One-Wire™
• 2 x CAN
• USB Client (debug)
• Horloge RTC (avec quartz intégré sur la platine)
• Class mathématique étendue à double-precision.
• Port Parallele (ideal pour les ecrans couleurs).
• JTAG disponible (utilisable seulement si le firmware est effacé)
• Multi-Threading
• XML
• Système de fichiers FAT
• Cryptographie (AES et XTEA)
• supporte les mode faible consommation et hibernation
• Mise à jour firmware facilitée ( avec carte SD, réseau ou autre).
• Dimensions 5.3cm x 8.1cm
