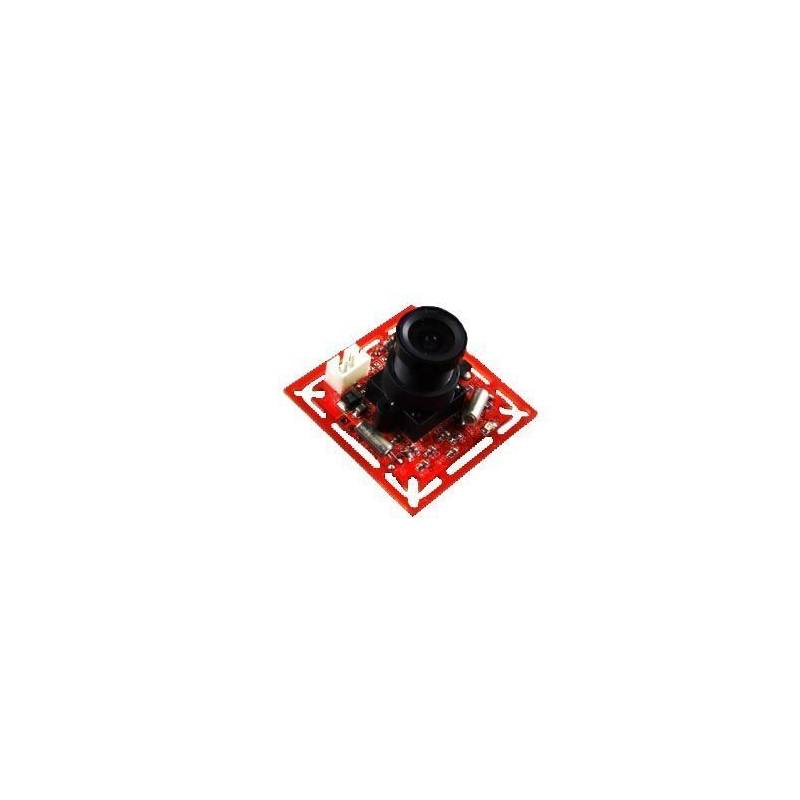

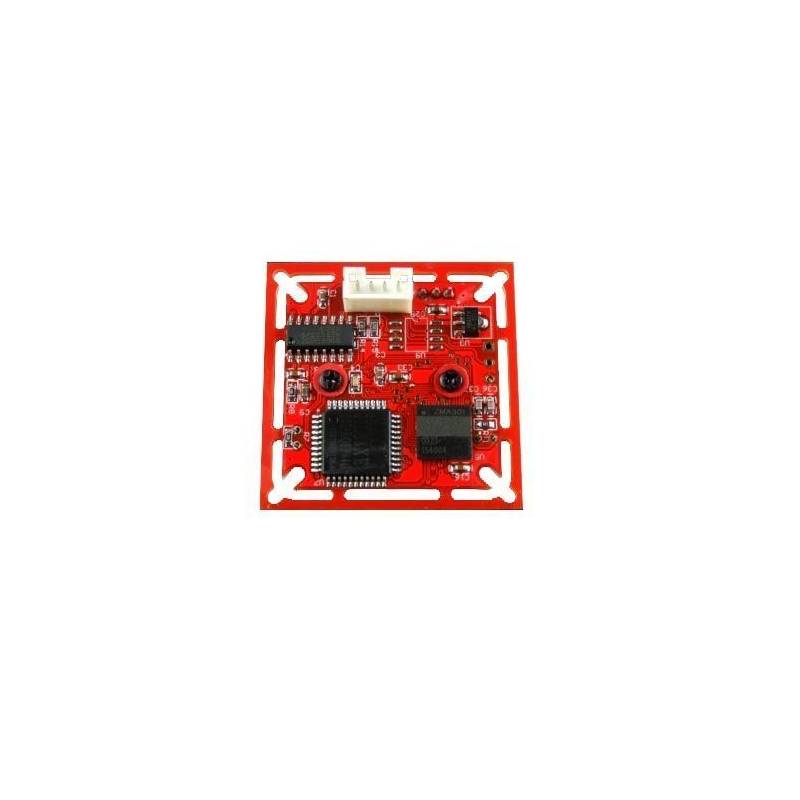

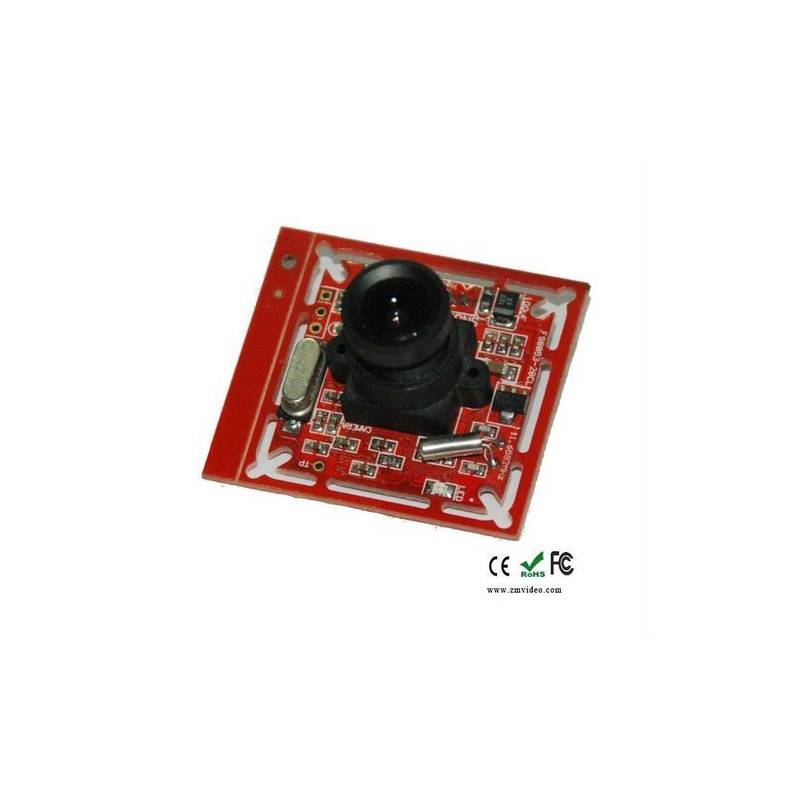

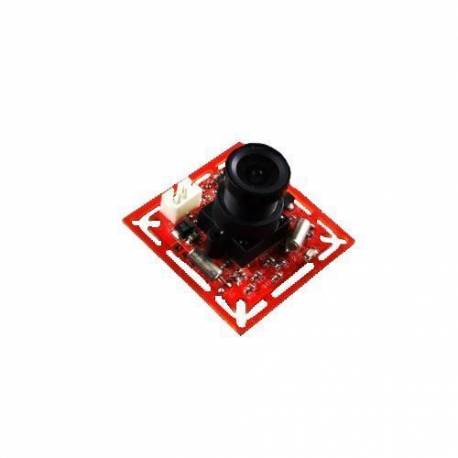

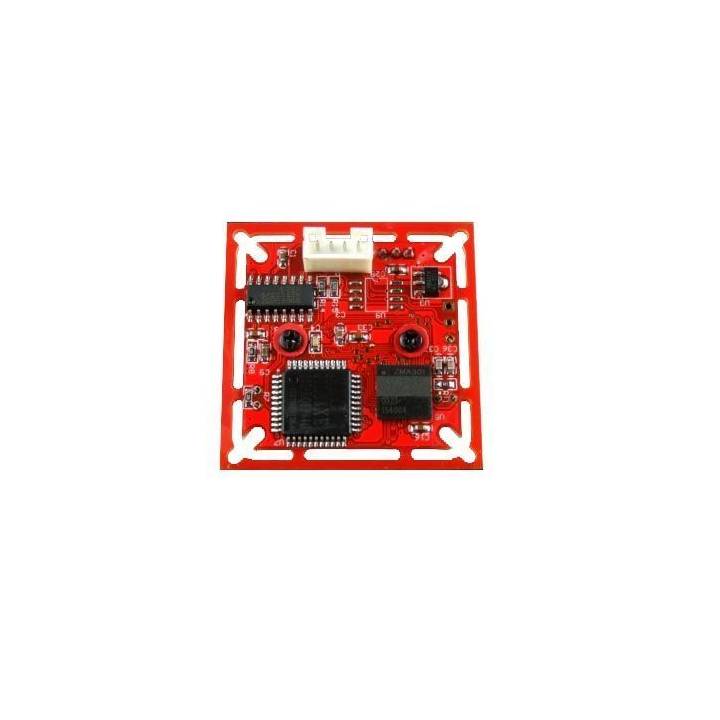

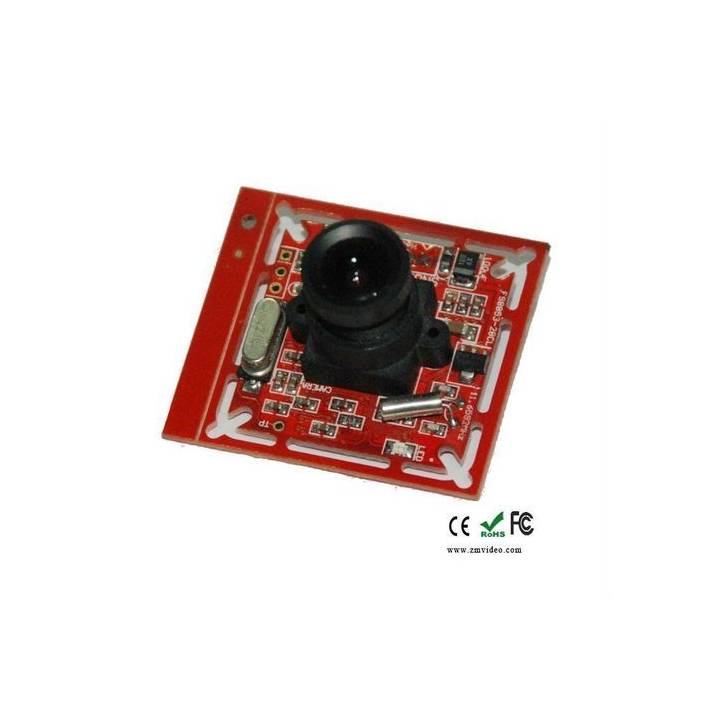

Module caméra JPEG UART Série 0,3MP
Module caméra JPEG UART Série 0,3MP
Module caméra JPEG UART Série 0,3MP

Module caméra JPEG UART Série 0,3MP

DFROBOT
Ce module caméra couleur JPEG série de 0,3 MegaPixel de résolution est très compact, consomme peu et robuste. Il est particulièrement bien adapté aux cartes Arduino.
Partager

Module caméra JPEG UART Série 0,3MP

Introduction

Ce module caméra JPEG série de 0,3 MegaPixel de résolution est très compact et de faible consommation.Il s'aliment en 5V continu et dispose d'une port série pour transferer des images JPEG jusqu'à 115200Bps.
Cette caméra est basée sur le capteur de vision couleur OmniVision OV7725 VGA  et dispose des CODEC JPEG pour plusieurs résolutions.
Cette caméra dispose également de système électronique intégré d'échantillonnage, de prises de vue et de fenêtrage VGA et QVGA et ne nécessite pas de mémoire DRAM externe. L'utilisation du capteur CMOS couleur OmniVision CMOS en fait un système de faible consommation.

NOTE:  L'interface de ce module dispose du protocole RS232.


Applications

  • Systèmes embarqués d'acquisition d'images et de contrôle,
  • Systèmes de sécurité et de contrôle,
  • Surveillance à distance ou in-situ.
  • Détection d'objet et reconnaissance de forme.
  • Contrôle Robotique/Industriel, véhicules et systèmes médicaux.


Spécifications

  • Alimentatation 5V
  • Consommation courante: 80-100mA
  • Interface/protocole de communication: RS232
  • Résolution VGA/QVGA/160x120
  • Capture d'image JPEG par le port série
  • Vitesse de communication par défaut du port série est 115200
  • Dimensions:38.35x38.35x32mm


Description du câblage (pour les câbles inclus)

  • Fil rouge: +5v
  • Fil noir: Masse
  • Fil vert: Reception RS232 (RX)
  • Fil jaune: Emission RS232 (TX)


Documents



Contenu

  • 1x 0.3M pixel serial JPEG camera module caméra JPEG série 0,3MégaPixel
  • 4x câbles de connexion


  • Marque
  • Référence
    SEN0099
