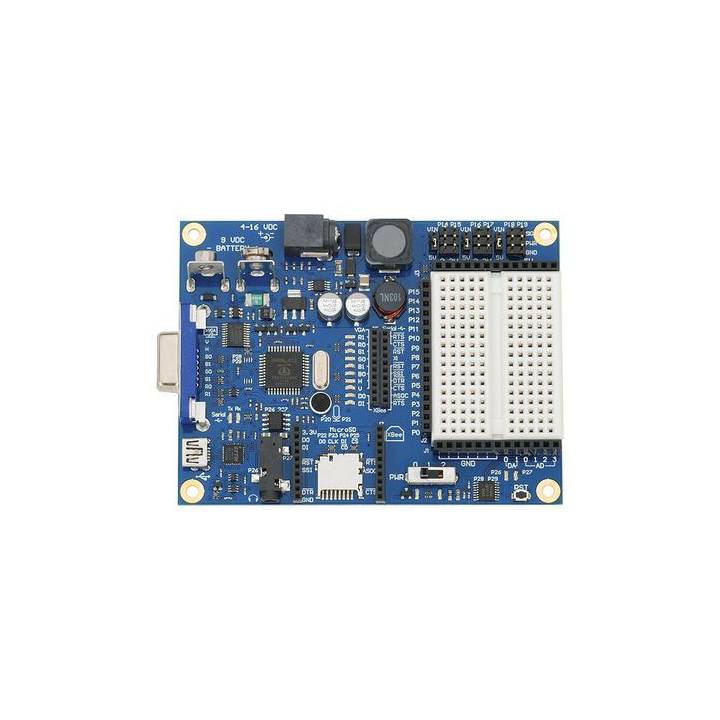

Carte Parallax "Board of Education" pour Propeller

Présentation

Le format de la "Board of Education" répond idéalement à la puissance et aux fonctionnalités du micro-contrôleur multi-coeurs propeller de Parallax. Un ensemble intégré de périphériques est prêt à repondre à une quantité incroyable de projets, prototypes, activités pratiques et kits. La "Board of Education" Propeller est idéale pour apprendre les bases de l'électronique, de la programmation et de la Robotique. Elle simplifie également les applications de pointe qui nécessitent par éxemple des communications RF, des périphériques d'affichage et du stockage de données ( mémoire flash SD).

Caractéristiques

• Garantie constructeur à vie

• Microcontrôleur intégré Propeller, 64 KB EEPROM et oscillateur à quartz 5 MHz

• Carte d'expérimentation, sockets pour alimentation et E/S, et 6 ports pour servomoteurs avec jumper de selection d'alimentation

• Sélection automatique entre l'USB et les sources d'alimentation externes, offrant une protection contre les sur-intensités

• Les connecteurs d'alimentation pour pile de 9 volts et jack 2,1 mm à centre-positif (comme pour l'Arduino)  offrent deux options d'alimentaition externes

• Bouton de réinitialisation très pratique et interrupteur à 3 positions

• Mini jack audio stéréo intégré, microphone électret et port VGA pour les projets audiovisuels.

• lecteur carte MicroSD et socket pour module sans fil XBee

• Connecteurs dédiés analogiques offrant 3 entrées 10 bits et 2 sortie bufferisées à résolution variable

• Header 2 x 20 pour le raccordement des broches d'E/S vers VGA, XBee, de l'horloge du Propeller et du reset, ainsi que du contrôle de flux de série USB et jusqu'à 10 leds


• Voyants lumineux pour l'alimentation du système d'alimentation servo, huit cannaux VGA à code-couleur, deux niveaux de sortie analogique, XBee TX/RX et USB TX/RX

• Régulateurs SEPIC 5V à commutation pouvant fournir jusqu'à 3A sur toute la gamme de la température de fonctionnement

• Régulateur linéaire  3,3V pouvant fournir jusqu'à 460 mA à température ambiante



Compatibles avec les accessoires suivants

• Modules XBee

• Haut-parleur portable

• USB A vers mini-B câble

• Alimentation 1A 7,5 VDC




Principales caractéristiques

• Puissance requise : 4–16 V CC


• Communication : USB pour la programmation

• Dimensions : 11,11 x 7,75 x 1,59 cm

• Plage de température de fonctionnement : de 0 à 70° C

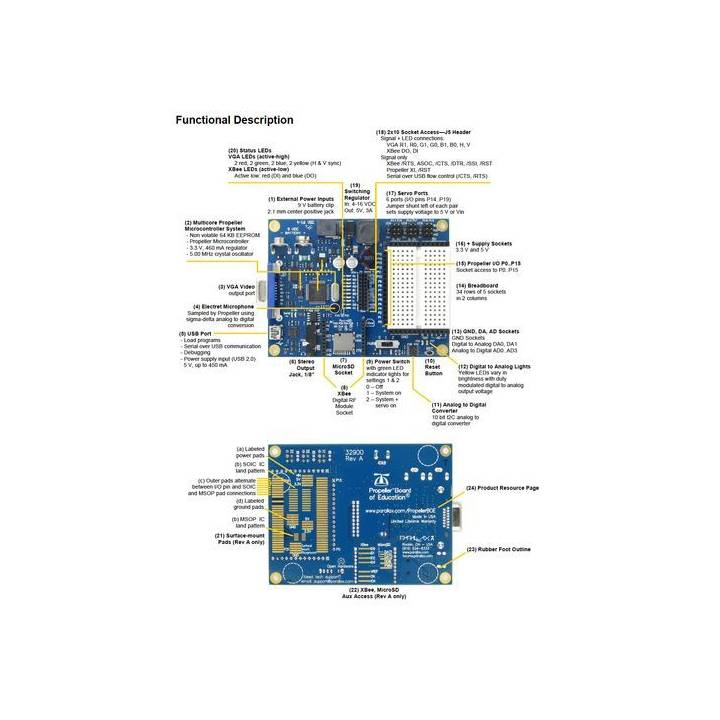

Cliquer pour agrandir l'image

Page dédiée à la "Board of Education" pour Propeller
Visite la page d'apprentissage PropellerBOE  pour des exemples d'utilisation
