Description

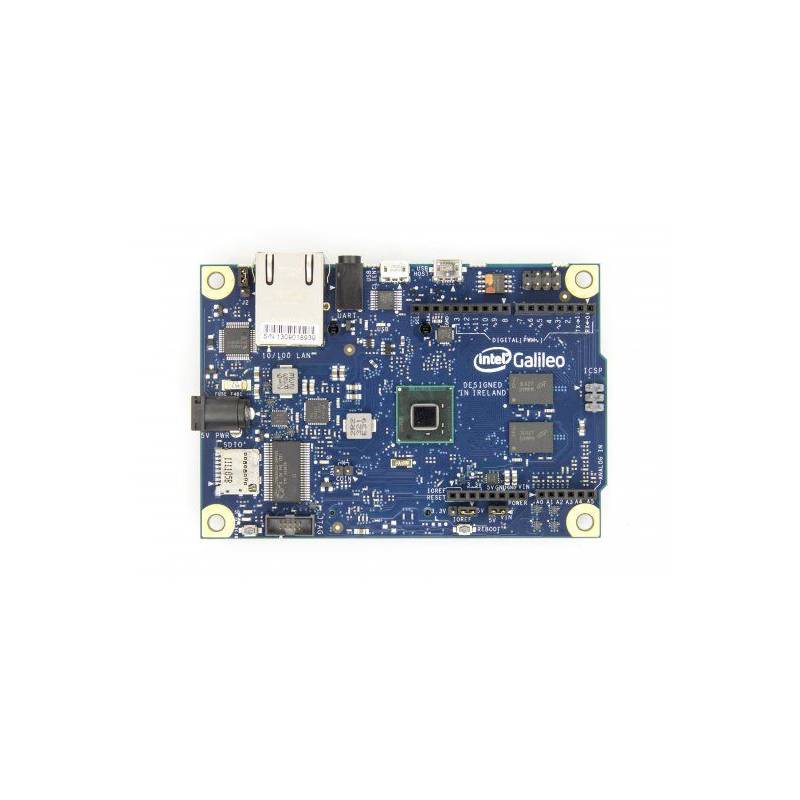

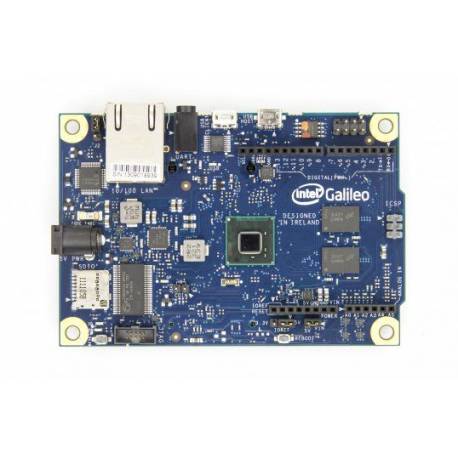

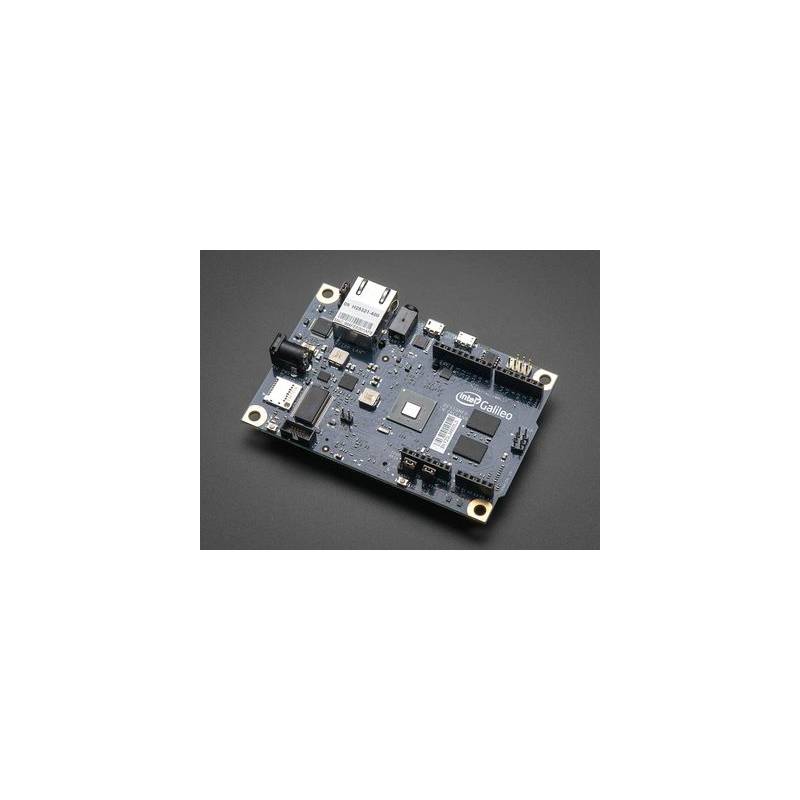

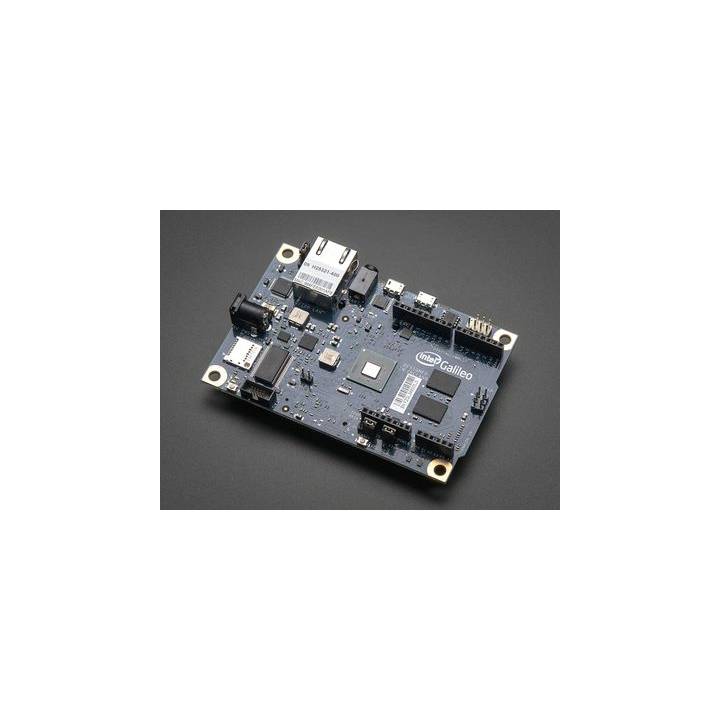

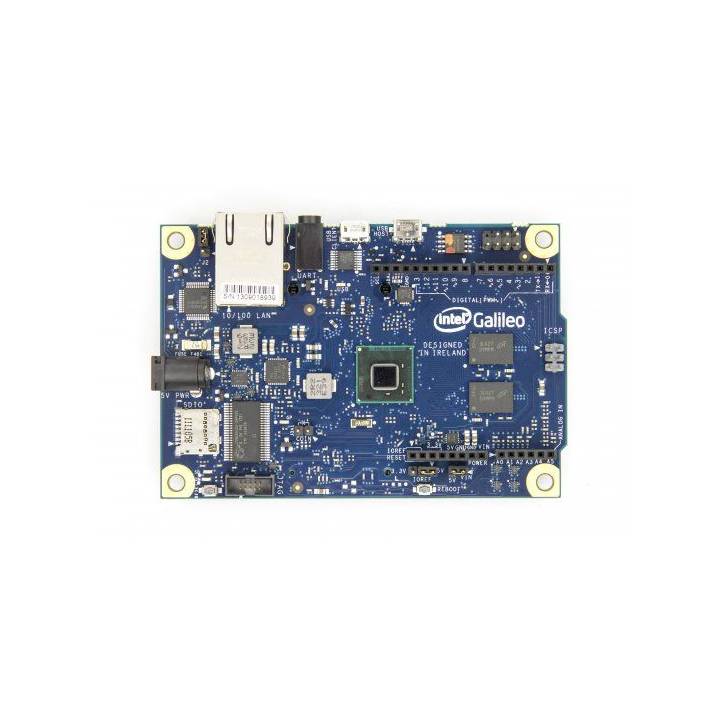

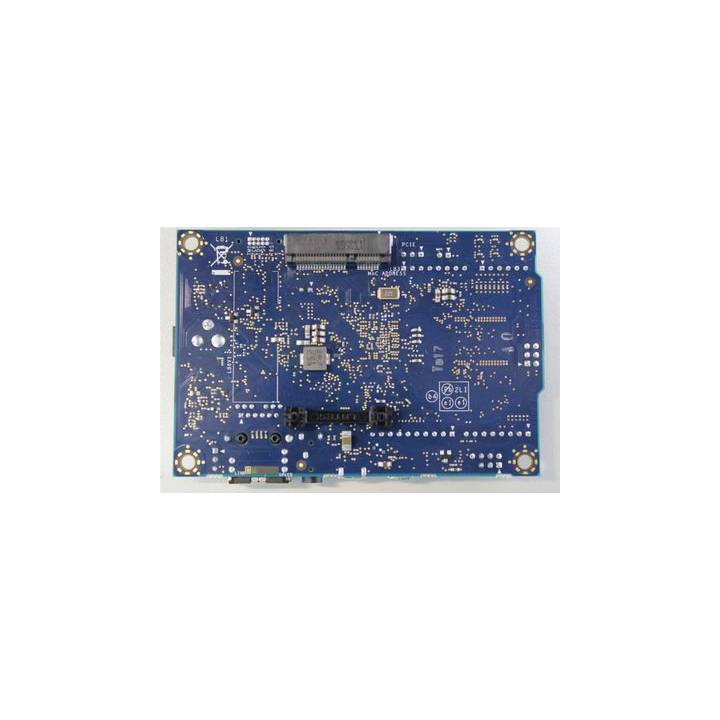

Intel Galileo est une carte micro contrôleur basée sur le processeur d'application Intel SoC Quark X1000, un système Intel Pentium 32 bits sur une puce (fiche). C'est la première carte basée sur Intel configurée pour un matériel et un logiciel compatible pin avec le shield Arduino conçu pour le Uno R3. Les pins numériques de 0 à 13 (et l'AREF adjacent et les pins GND), les entrées analogiques de 0 à 5, l'en-tête d'alimentation, l'en-tête ICSP, et les pins de port UART (0 et 1), se situent tous au même endroit que sur l'Arduino Uno R3. Il est également connu comme le pinout d'Arduino 1.0.

Galileo est conçu pour soutenir les shields qui fonctionnent à un niveau de 3,3V ou 5V. La tension d'exploitation de base de Galileo est de 3,3V. Cependant, un jumper sur la carte permet le transfert de tension à 5V sur les pins I/O. Ceci permet d'obtenir un soutien pour les shields Uno 5V et est le comportement par défaut. En changeant la position du jumper, le transfert de tension peut être désactivé pour définir une opération de 3.3V aux pins I/O.

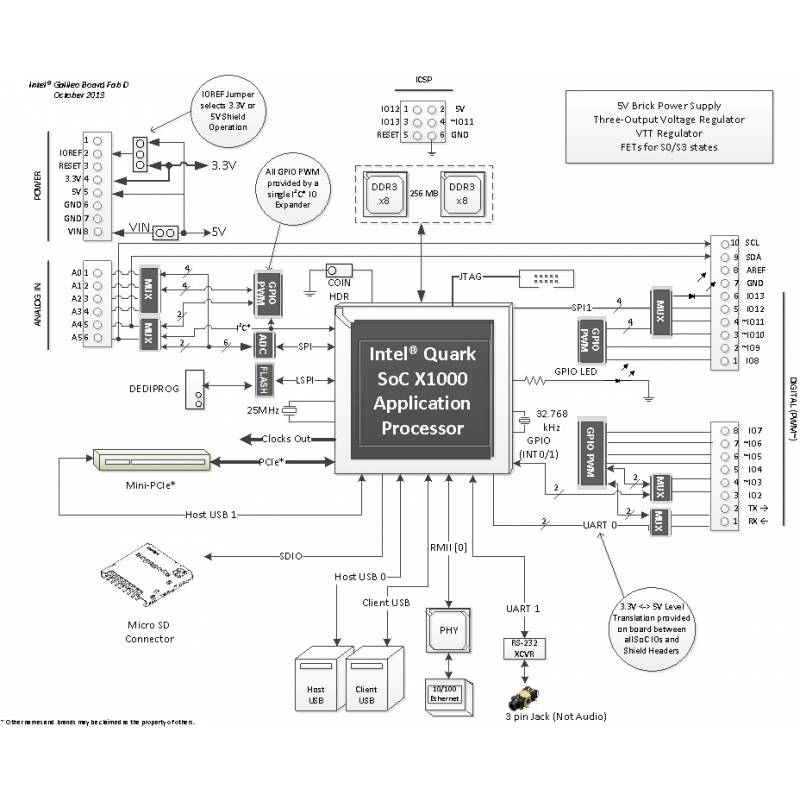

Bien sûr, la carte Galileo est aussi un logiciel compatible avec le logiciel IDE d'Arduino, ce qui rend facile d'utilisation et d'introduction le snap. Outre le matériel Arduino et la compatibilité des logiciels, la carte Galileo possède plusieurs ports I/O standard de l'industrie PC et des fonctionnalités pour étendre l'utilisation et les capacités au-delà du système shield d'Arduino. Un port pour mini-PCI Express, un port Ethernet 100Mb, un port Micro-SD, une série de port RS-232, port USB, port USB client et 8Mb de NOR flash deviennent standard sur la carte.

Détails techniques
