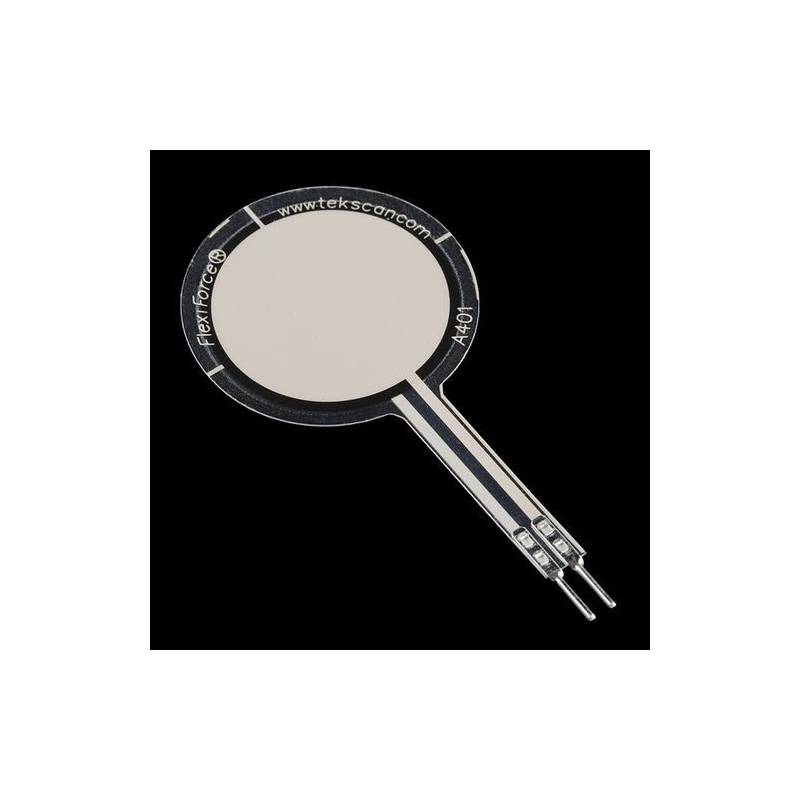

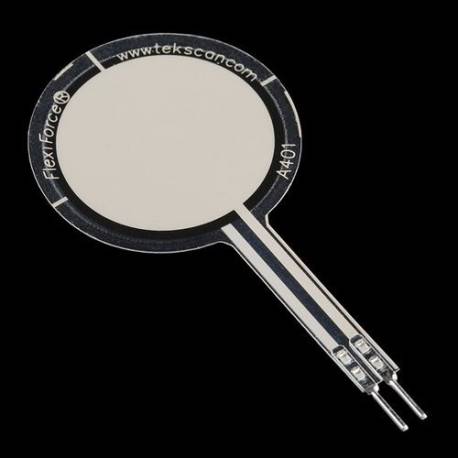

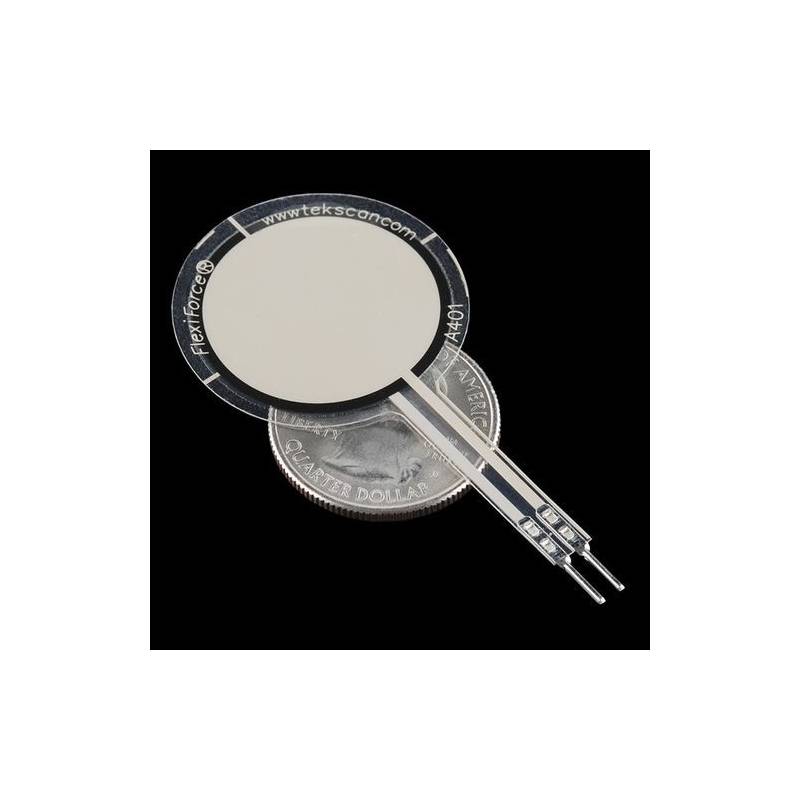

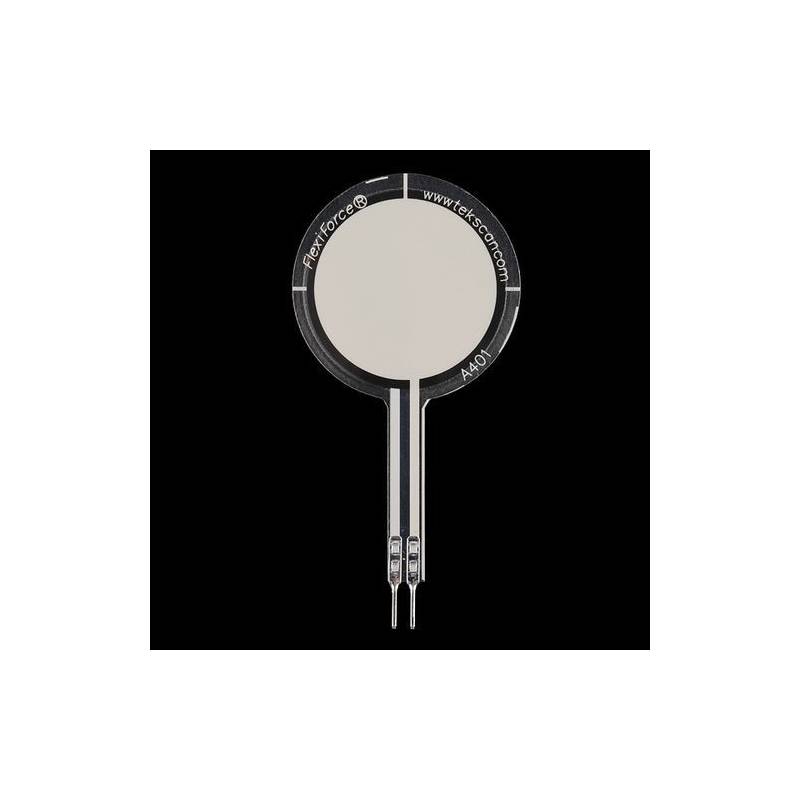

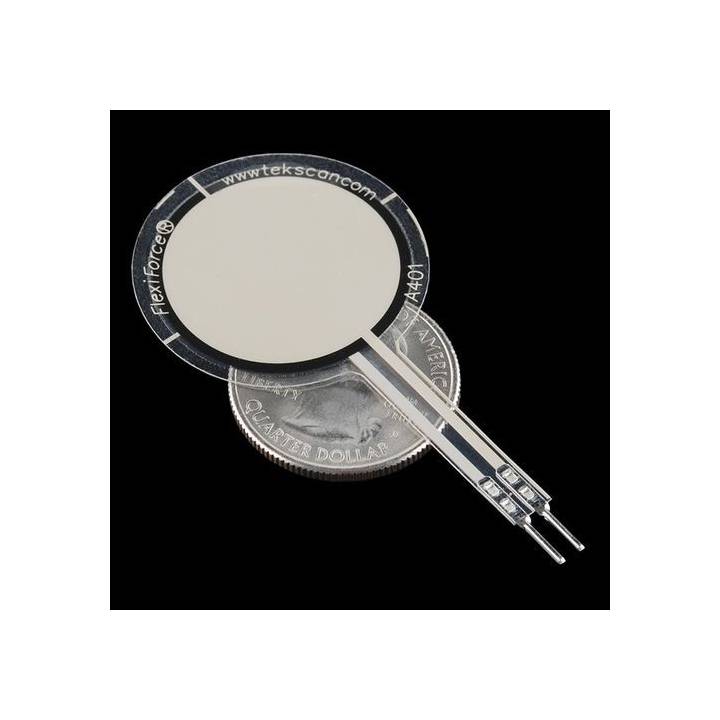

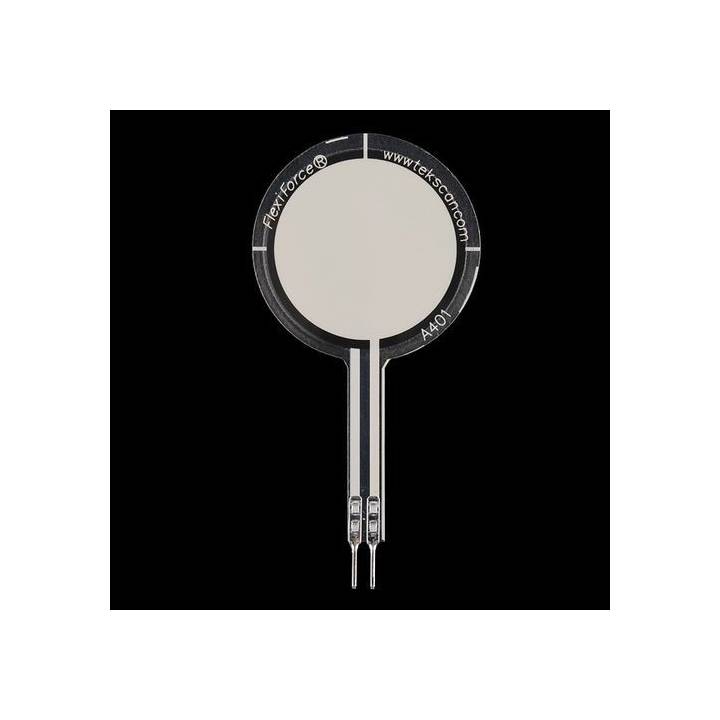

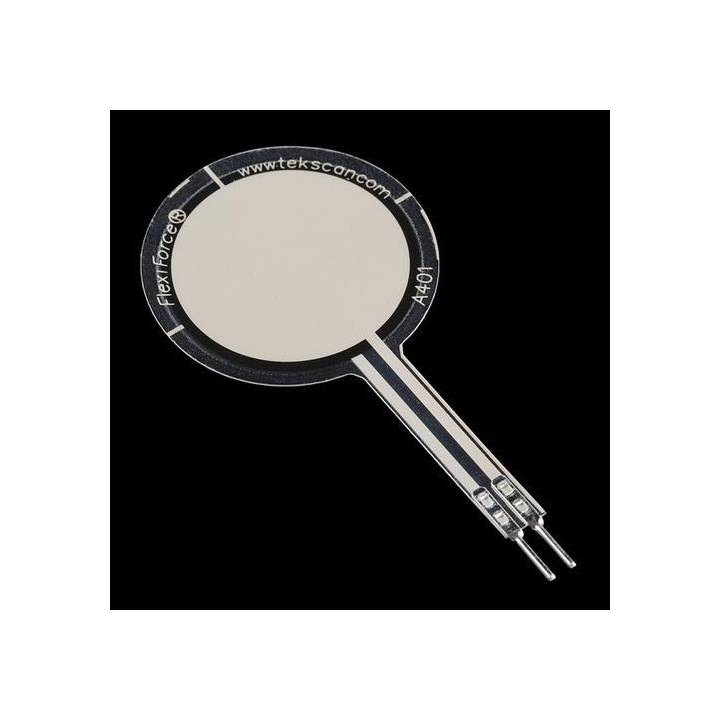

Capteur de pression Flexiforce 25.4mm
Capteur de pression rond de 25,4 mm de diamétre pour detecter le touché, le contact, le poids. La résistance varie avec la pression appliquée.
Capteur de pression Flexiforce 25,4 mm
Introduction
Il s'agit d'un capteur de force piezo-résistif: Plus vous appuyez, plus la résistance du capteur diminue. Une forte pression entraîne un changement de résistance vers l'infini à ~50k.
Le capteur est lui-même mince et flexible mais la résistance ne change pas quand il est courbé. Les changements de résistance se font uniquement lorsqu'une pression est appliquée autour de la zone, à l'extrémité de la sonde.
Ce capteur est utilisé couramment comme un détecteur de présence (une personne qui est debout par exemple), un capteur de poids, un capteur de pression (test d'impact et de choc), etc...
La longueur totale est d'environ 5,71cm. Le capteur est livré avec un connecteur renforcé d'entraxe de 2.54mm pour être utiliser directement avec une platine d'essai breadboard par exemple. La pression de ce capteur varie de 0 à 11,33Kg.
Application
- Détecter et mesurer une variation relative à la force ou à la charge appliquée
- Détecter et mesurer le taux de changement de la force
- Identifier les seuils de force et déclencher les mesures appropriées
- Détecter le contact et/ou le touché
Spécifications
- Grande flexibilité
- Grande Linéarité et précision (±3%)
- Large éventail de forces
- Connecteur à 2 broches mâles carrées
- Espacement des broches de 2,54 mm
- Charge constante de 11.33Kg (111 N)
- Zone de détectionde de 25,4 mm de diamètre
- Taille : 56,8 x 31,8 mm
Liste d'expédition
- 1 Capteur de pression Flexiforce de 25,4 mm de surface
Documentations
-
Marque
-
RéférenceSEN0136
