Shield LCD graphique couleur?

Description

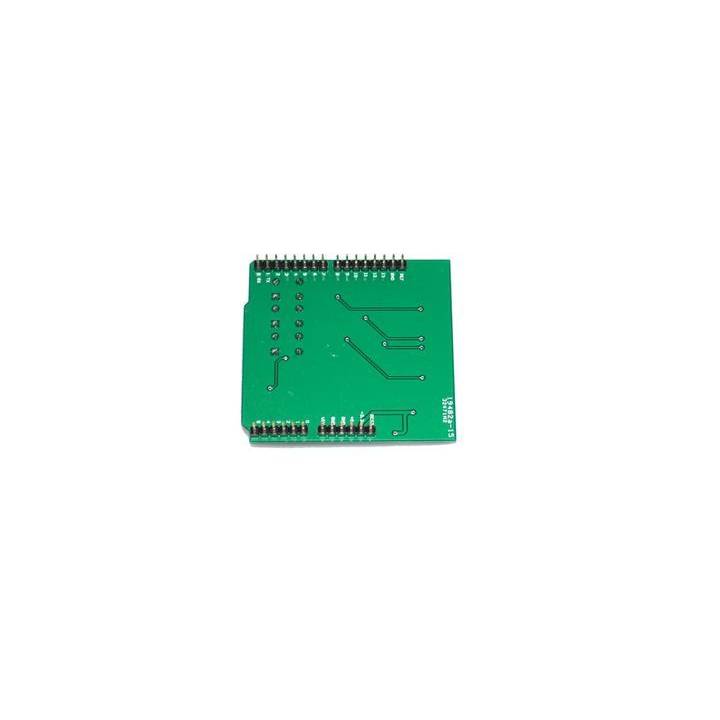

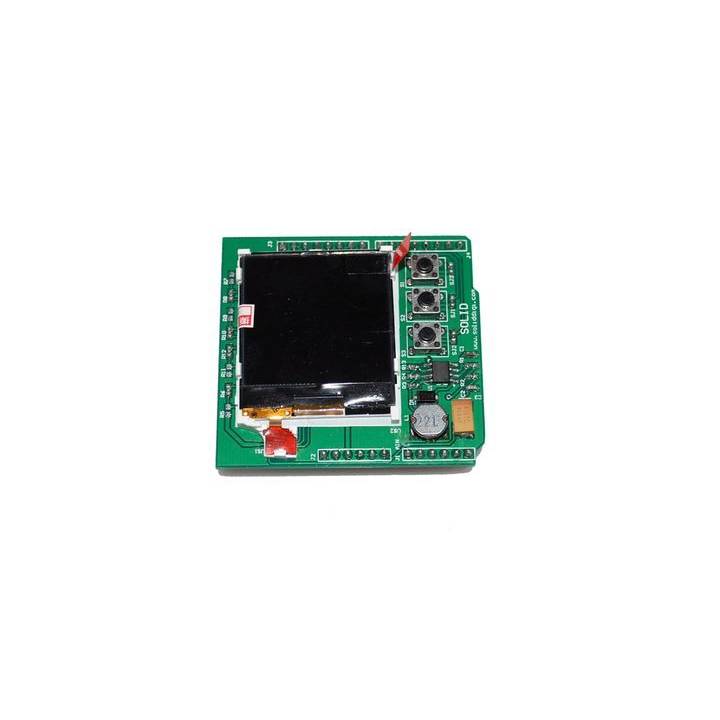

Cette shield permet de contrôler simplement un ecran graphique couleur Nokia fourni.

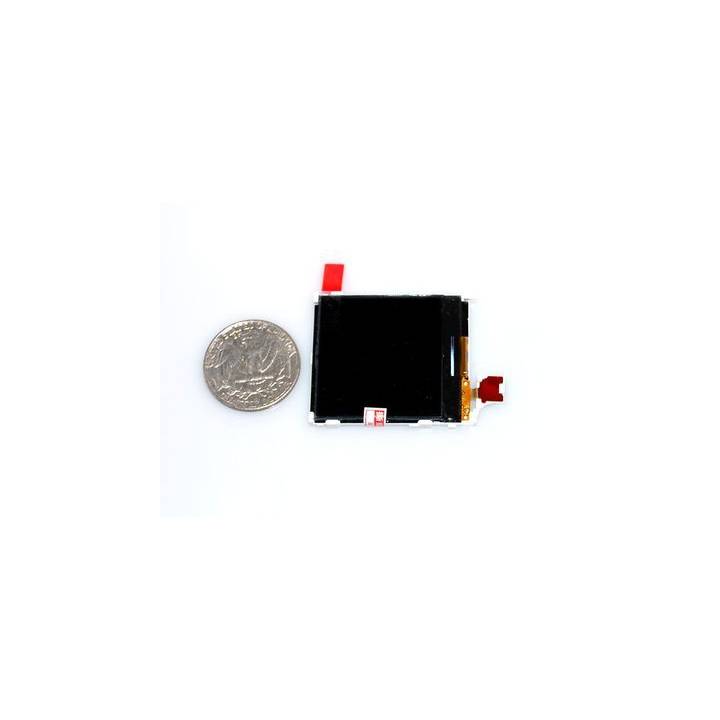

Cet mini ecran LCD couleur 128x128 est parfaitement adapté à une application mobile. C'est un ecran conçu pour les téléphone mobile, le connecteur est donc à manier avec précaution.

Cet ecran dispose d'une puissante led backlight blanche LCD et dispose d'une interface série relkativement simple à utiliser. Cette interface est décodée par la Shield pour être directement utilisable sous Arduino.

Dimensions du cadre: 34,3mm x 40,13mm
Dimensions de l'ecran actif: 30,48mm x 30,48 mm

Caractéristiques

• LCD Logic - 3.3V à 2-3mA
• LED Backlight - 7V à 40-50mA (très brillante)
• Ecran 4,096 Couleurs
• Pins  de l'écran
• VCC-Digital (3.3V)
• RESET
• SDATA
• SCK
• CS
• VCC-Display (3.3V)
• N/C
• GND
• LED GND
• LED V+ (6-7V)

Téléchagement

• Schématique

• Code d'example Arduino?
