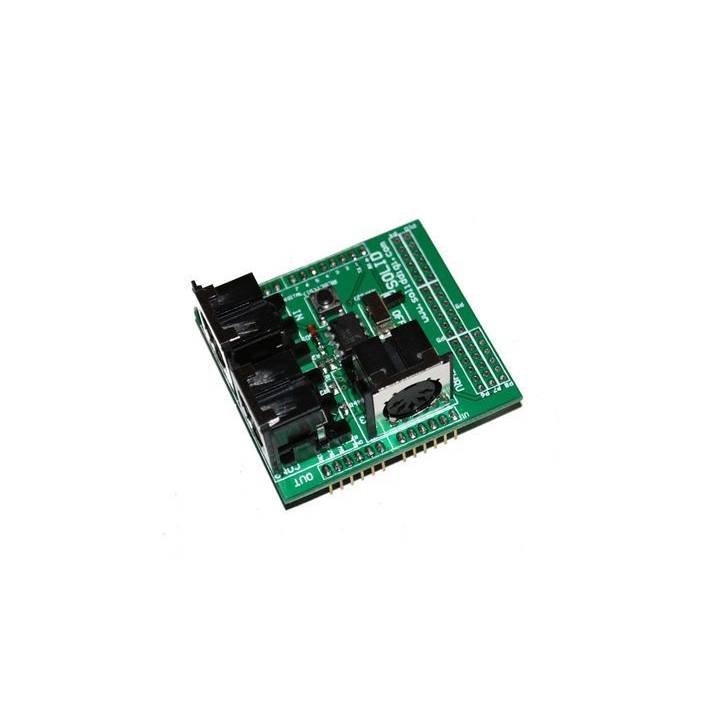

Carte d'évaluation / Shield Midi

Description

La carte d'évaluation MIDI donne à votre Arduino ou nimporte quel autre microcontrôleur un acces complet au puissant protocole de communication MIDILe protocole du MIDI es très similaire aux interfaces série asynchrones standardainsi vous pouvez utiliser les connexions UART de votre microcontrôleur pour envoyer et recevoir les messages des événements MIDILMIDI fournit des connexions MIDIIN et MIDIOUTainsi quun port de MIDITHRULe port de MIDIIN est photoisolé pour empêcher les boucles de masseCette carte d'évaluation MIDI peut être monté directement sur un Arduino comme une shieldreliant le MIDIINTHROUGH à la connexion RX de lArduino et le MIDIOUT au TXLes E/S numériques et analogiques de tout les Arduinoaussi bien quautobus de puissance et de terresont disponiblesLe commutateur RUNPGM permet de programmer lArduino par le lien série/USB sans avoir à enlever la shield.

Dimensions: 2.25 x 2.10 " (57.15 x 53.34 mm)

Documentations

• Schématiques
• Code d'exemple
• Rapport de test
