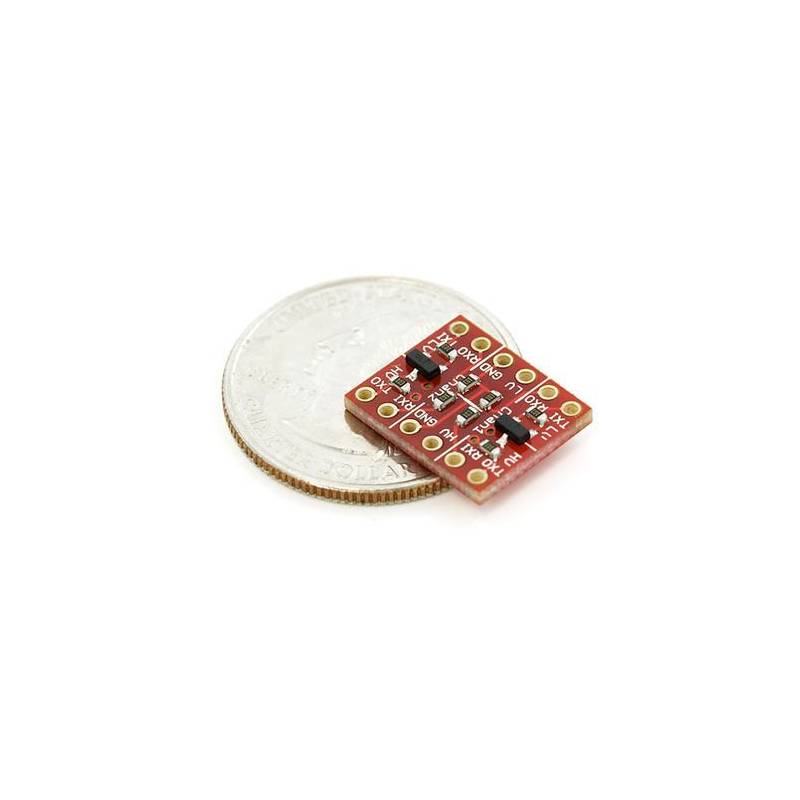

Convertisseur de niveau logique

Description

Si vous avez déjà essayé de connecter un périphérique de 3,3 volts à un système de 5 volts, vous avez pu constater que c'était un vrai défi ! Le convertisseur Sparkfun de niveau logique est un petit appareil qui permet d'effectuer cette opération en toute sécurité, pour émettre des signaux de 5 volts à 3,3 volts et de 3,3 volts à 5 volts. Chaque convertisseur de niveau fonctionne également avec des périphériques de 2,8 volts et de 1,8 volts. Chaque convertisseur de niveau a la capacité de convertir 4 broches du haut vers les 4 broches du bas. Deux entrées et deux sorties sont prévues pour chaque côté.

Cette petite carte électronique est facilement adaptable avec une breadboard. Vous pouvez l'utiliser avec une liaison série standard, 12C, SPI ou tout autre signal digital. Par contre il ne fonctionne pas avec un signal analogique.

Ce convertisseur de niveau est très facile à utiliser. La cartedoit être alimentée par les deux sources de tension (haute et basse tension) que votre système utilise. La haute tension (5 volts par exemple) à la broche "HV" et la basse tension  (2,8 volts par exemple) pour "LV", et la prise de terre du système à la broche "GND".

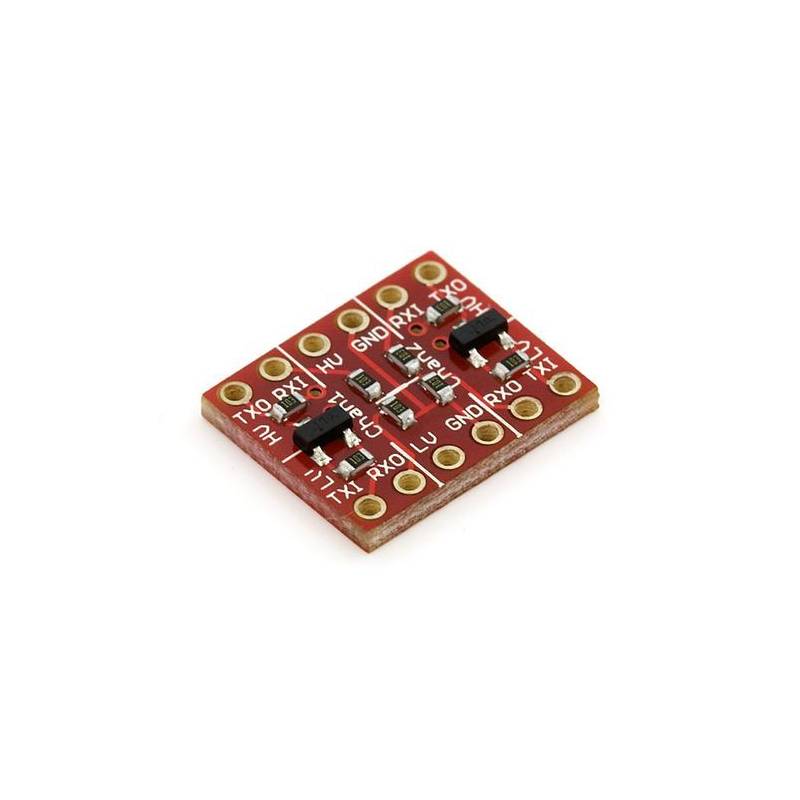

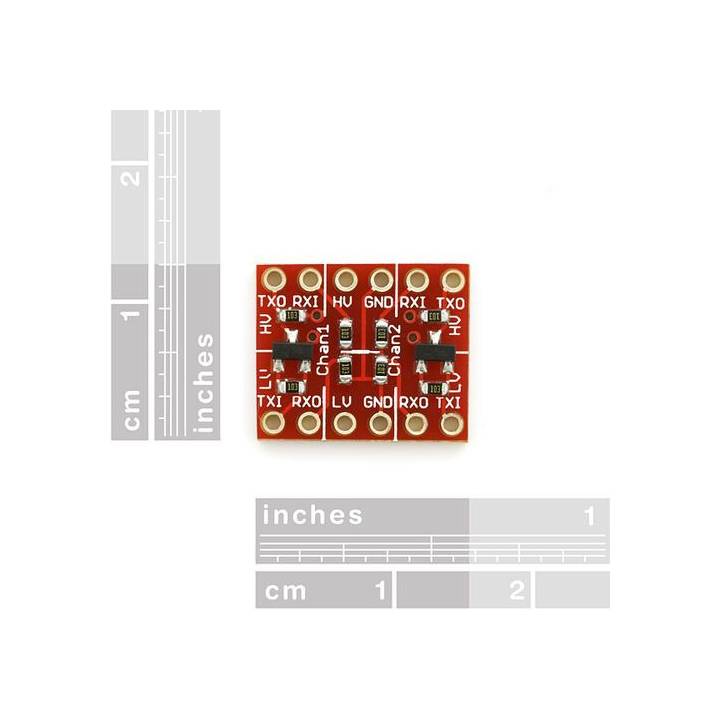

Les broches sont étiquetées comme entrées (Inputs) et soties (Outputs) relatives à la carte.

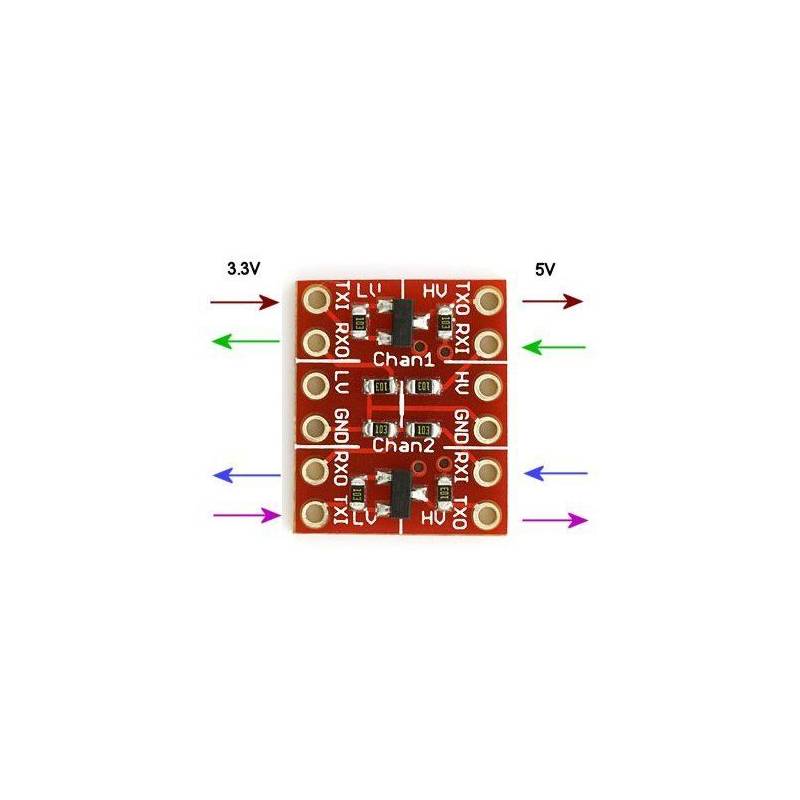

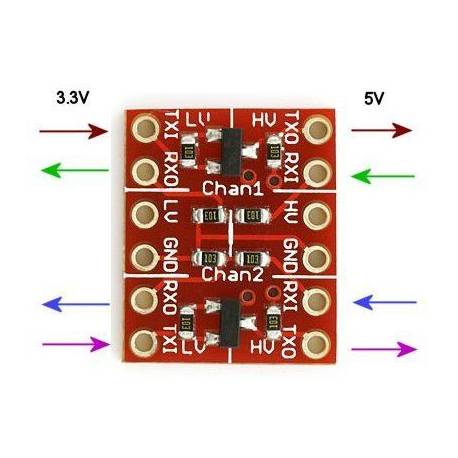

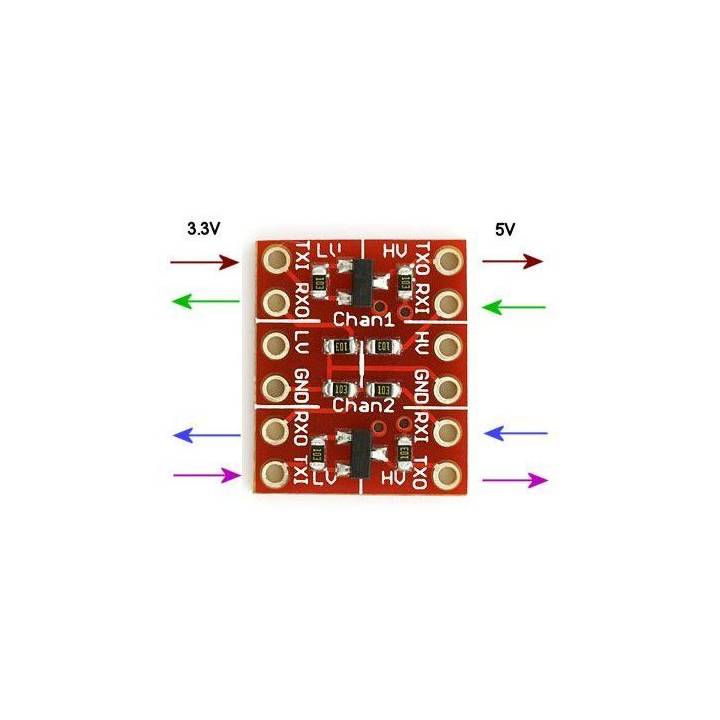

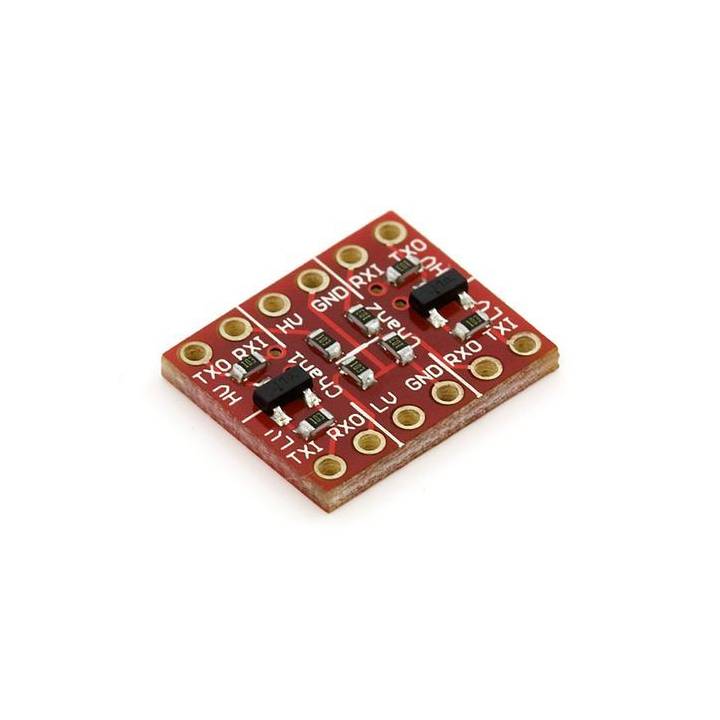

Par exemple, un signal numérique 5V en entrée RXI donnera du 3,3V en sortie RXO et unsignal numérique en TXI à 3,3V donnera du 5V en TXO

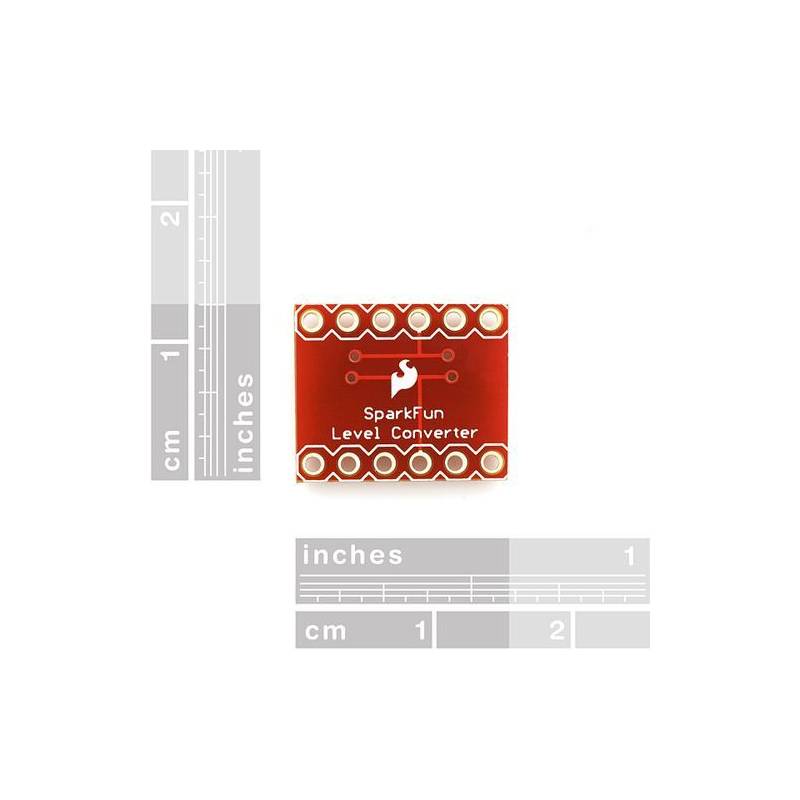

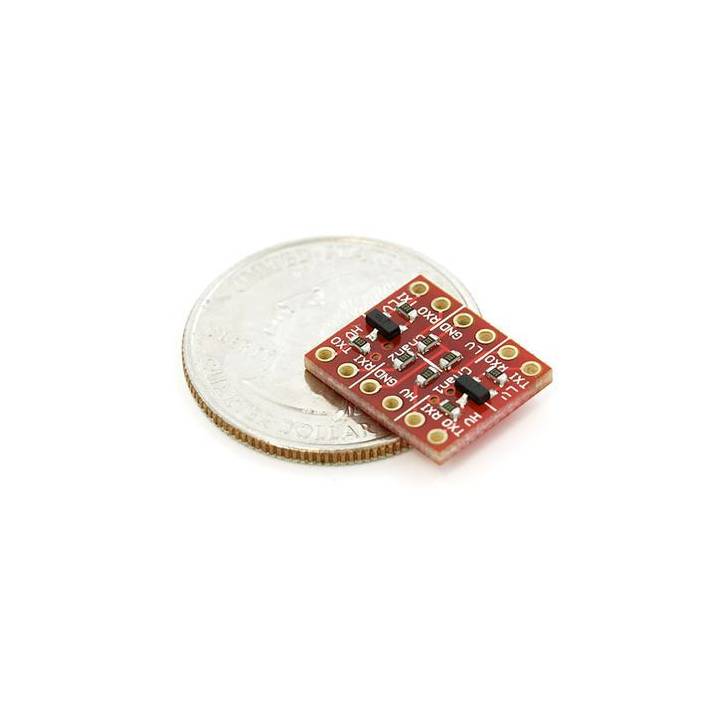

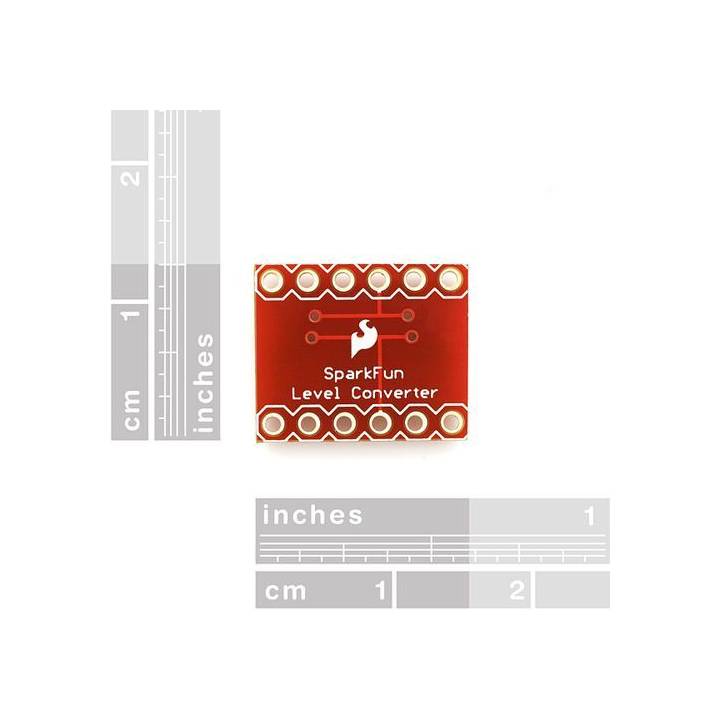

Dimensions: 12.7mm x 15.24mm
