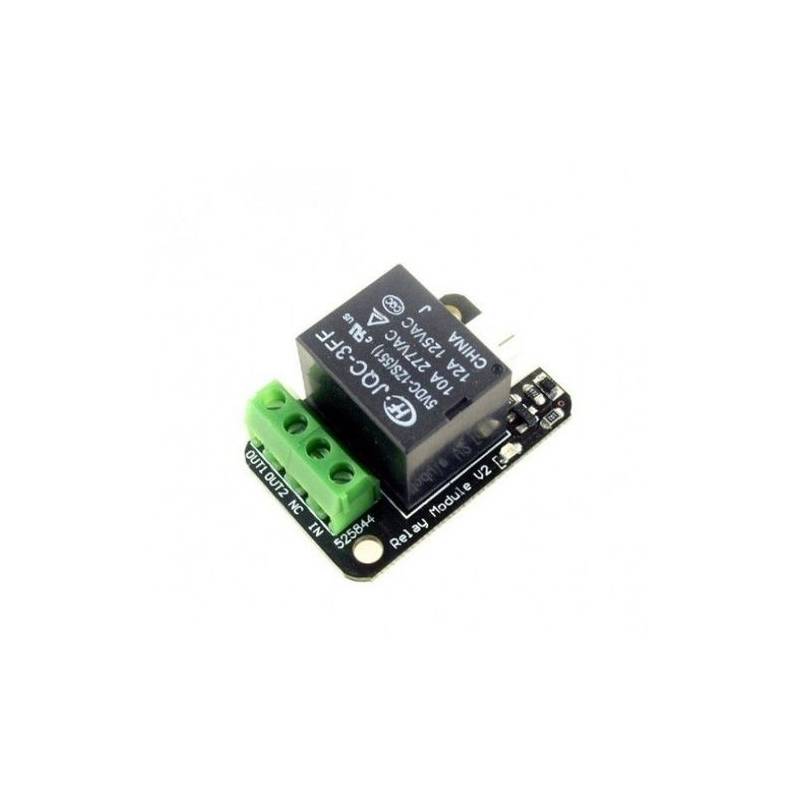

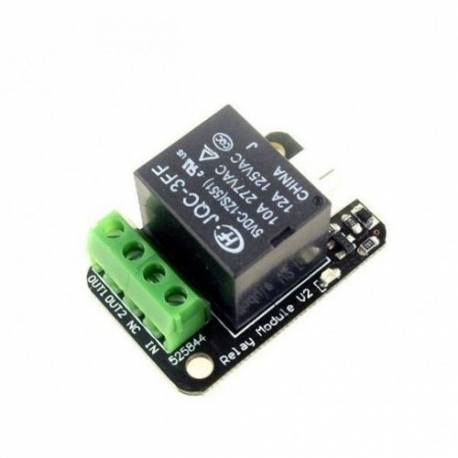

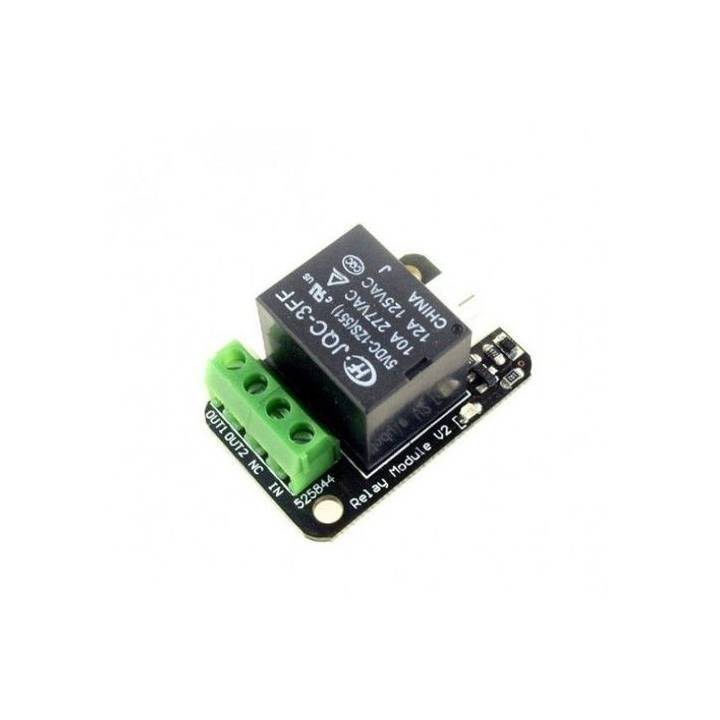

Module relais V2

Introduction

Le module relais DFRobot ouvre l'accès a de nombreux modules électroniques en les rendant compatibles au niveau tension/courant/puissance. Il peut être utilisé dans des projets interactifs mais aussi pour contrôler l'éclairage, les équipements électriques et autres.  La conception modulaire peut s'étendre aisément avec la carte Arduino (non incluse). L'état de sortie du relais se manifeste par une diode électroluminescente. Il peut être contrôlé par l'intermédiaire du port numérique IO, tels que des électrovannes, des lampes, des moteurs et d'autres dispositifs à fort courant et/ou forte tension

Spécifications

• Type : numérique

• Carte à relais simple

• Courant de retenue nominal : 10A (NO) 5A (NC)

• Tension de commutation maximale : 150VAC 24VDC

• Interface numérique

• Signal de commande : niveau TTL

• Valeur nominale du contact (Résistance de charge): 10A 277VAC/24VDC

• Tension max. de commutation: 250VAC/30VDC 250VAC/30VDC

• Courant max. de commutation: 15A

• Puissance max. de commutation: 2770VA 240W 2770VA 240W

• Note UL : 10A 120VAC /10A 277VAC

• Temps d'action (à tension nominale): 10ms

• Temps d'ouverture (à tension nominale): 5ms

• Définitions des broches du module : 1: Commande, 2: Alimentation (VCC), 3: Masse

Documents

• Documentation Wiki

• Fiche technique

• Fiche technique V1.0 (au 05/11/2012)

• tutoriel Comment utiliser un relais

Contenu

• Capteur (1 unité)

• Câble pour capteur numérique (1 unité) (SKU:FIT0011)
