Carte XBoard Relay

Name: Carte XBoard Relay
Brand: DFROBOT
SKU: DFR0222

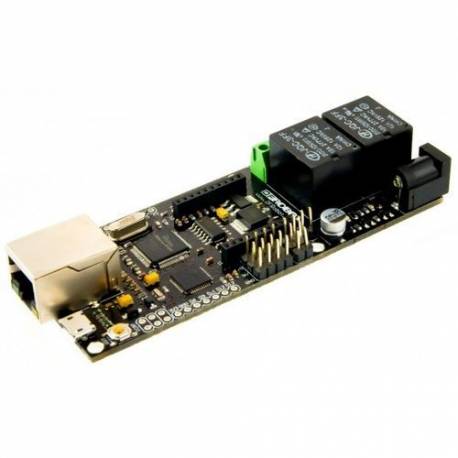

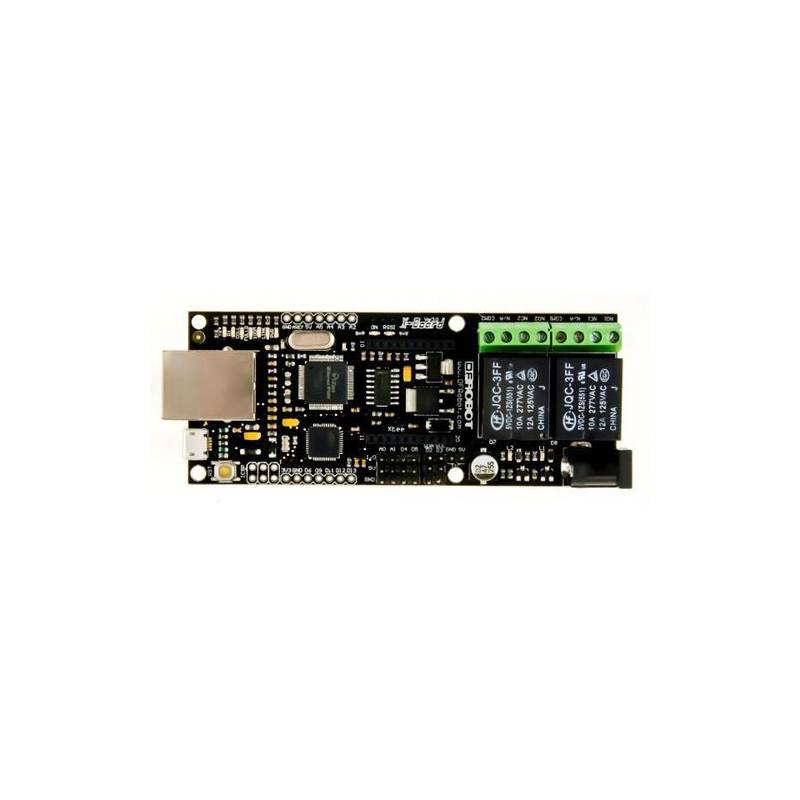

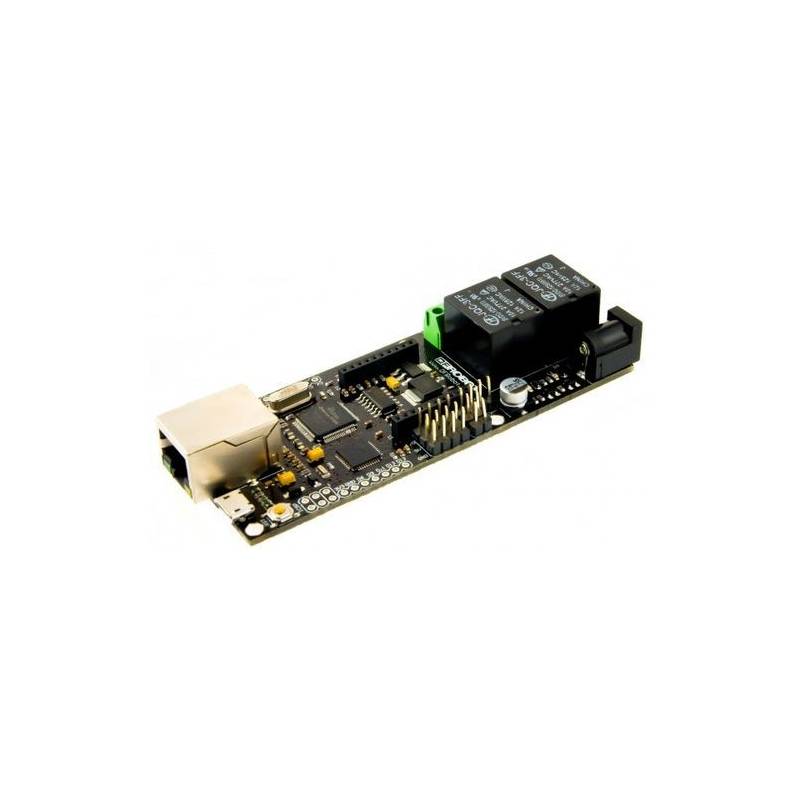

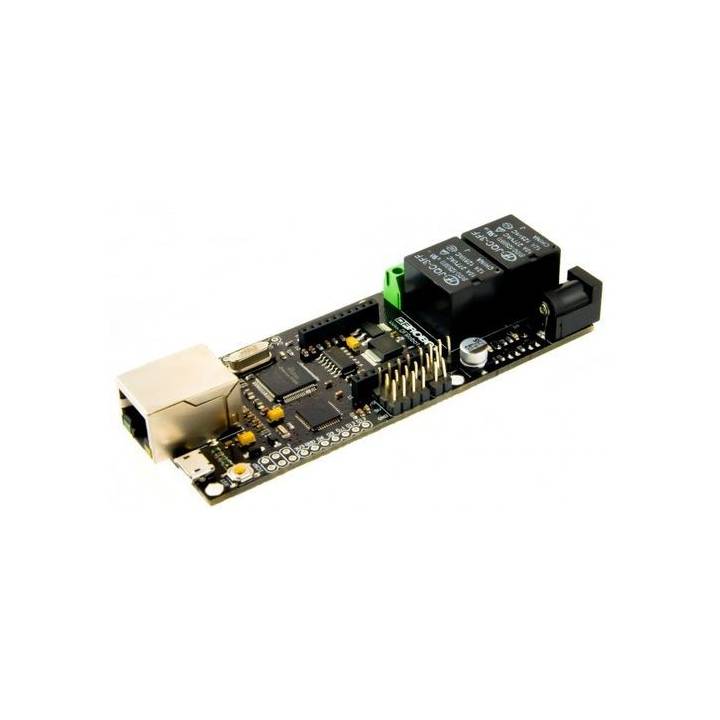

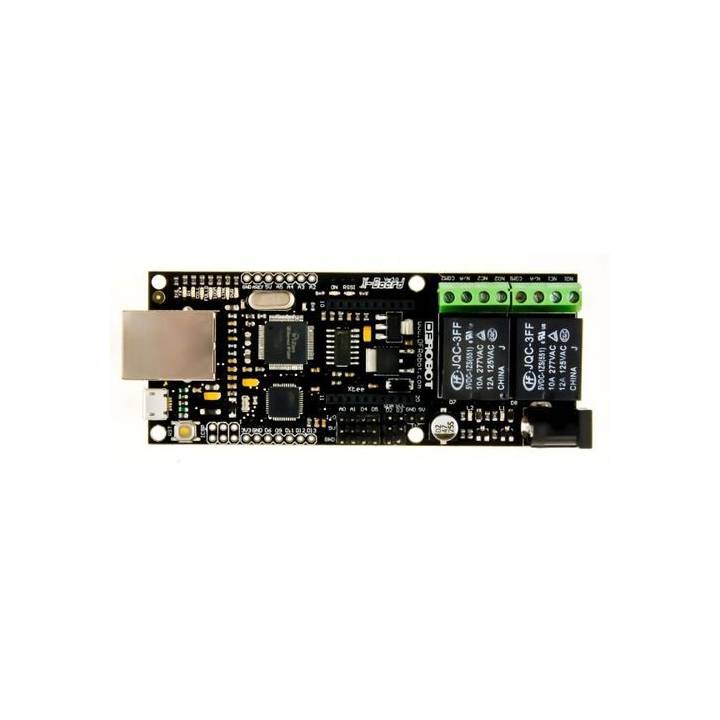

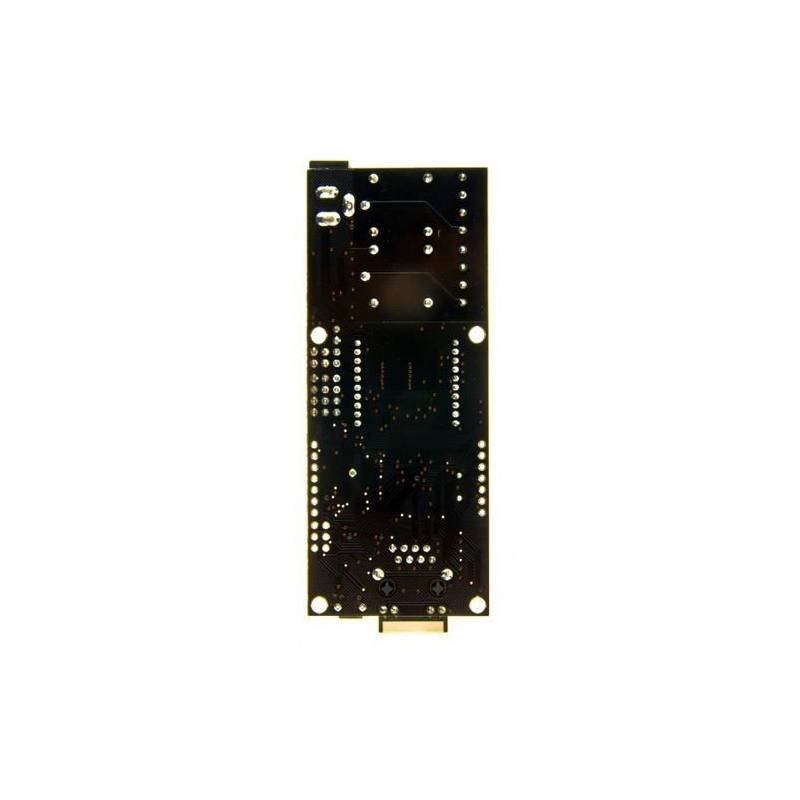

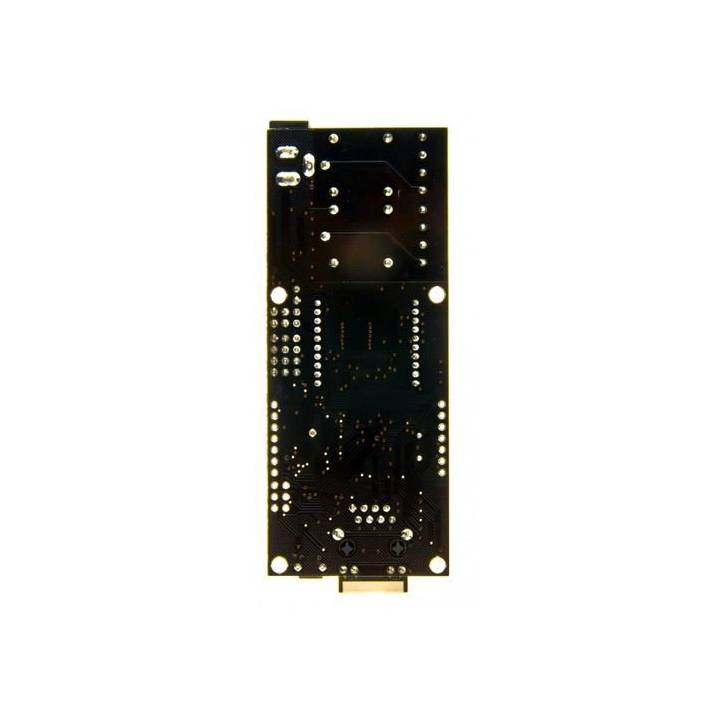

La carte XBoard Relay à microncontrôleur programmable vous permet de "monitorer" des données et commander des systèmes distants par le biais d'internet grâce à sa connectivié Ethernet, ses deux relais et son connecteur intégré XBee. Elle est basée sur le même controlleur que l'arduino Leonardo (Atmega 32u4?).

XBoard Relay v2

Introduction

La carte Xboard Relay vous permet par le biais d'internet non seulement de surveiller des données distantes mais aussi de le commander. La carte Xboard relais dispose d'un microprocesseur Atmega et une puce wiz5100 qui est entièrement compatible avec l'Arduino Leonardo et la bibliothèque Ethernet. Elle dispose d'un connecteur Xbee intégré et deux relais qui permettent d'accéder à un jeu de commandes simples pour le récupération de donner et le contrôle par Internet.

Cette nouvelle carte Xboard Relais ne nécessite pas d'adaptateur de programmation contrairement à sa précédente version. Seul un câble micro USB est nécessaire pour pouvoir y télécharcher des programmes.

Spécifications

Microcontrôleur: Atmega 32u4
Vitesse de l'horloge : 16 MHz
Mémoire Flash : 32 KB (ATmega32u4) dont 4 KB utilisé par le bootloader
SRAM :2,5 KB (ATmega 32u4)
EEPROM :1 KB (ATmega 32u4)
Chip Ethernet: Wiz5100
Alimentation : 7,2 à 12 volts
Alimentation USB : Micro USB 5 volts
Brochage : 2 Analogiques/1 de I2C/4 broches à sortie numérique
Information sur le relais
- Courant de retenue nominal : 10A (NO) 5A (NC)
- Tension de commutation maximale : voltage: 150 VAC 24 VDC
- Interface numérique
- Signal de commande: niveau TTL
- Signal de donnéescharge résistive : 10A 277VAC/24VDC
- Commutation de tension maximum : 250VAC/30VDC 250VAC/30VDC
- Commutation maximum Max: 15 A
- Commutation de puissance maximum : 2770VA 240W 2770VA 240W
- Rappot UL : 10A 120VAC /10A 277VAC
- Temps d'actionnement à tension nominale : 10 ms
- Temps d'ouverture à tension nominale : 5 ms
