Kit de suiveur de ligne QTI pour Boe-Bot

Présentation

Ce kit utilise 4 modules émetteur/récepteur à infrarouges QTI qui améliorent facilement la capacité du suivi de ligne de votre Robot Boe-Bot. Vous pouvez monter trois ou quatre capteurs sous le châssis, ajuster la position pour détecter les lignes de différentes largeurs. Il est très facile d'apprendre à utiliser le capteur QTI grâce aux instructions illustrées et l'exemple de code pour Basic stamp, qui est fourni.

Caractéristiques

• Conçu pour la détection de proximité infrarouge

• Utilisez ce kit comme un réseau de capteurs numériques pour détecter les lignes noires afin de suivre des lignes, des fils électriques ou des labyrinthes

• Utilisez ce kit en tant que capteur analogique pour détecter des niveaux de gris

• Défiez vos amis en mettant en place les compétitions de suivi de ligne de boe-bot!

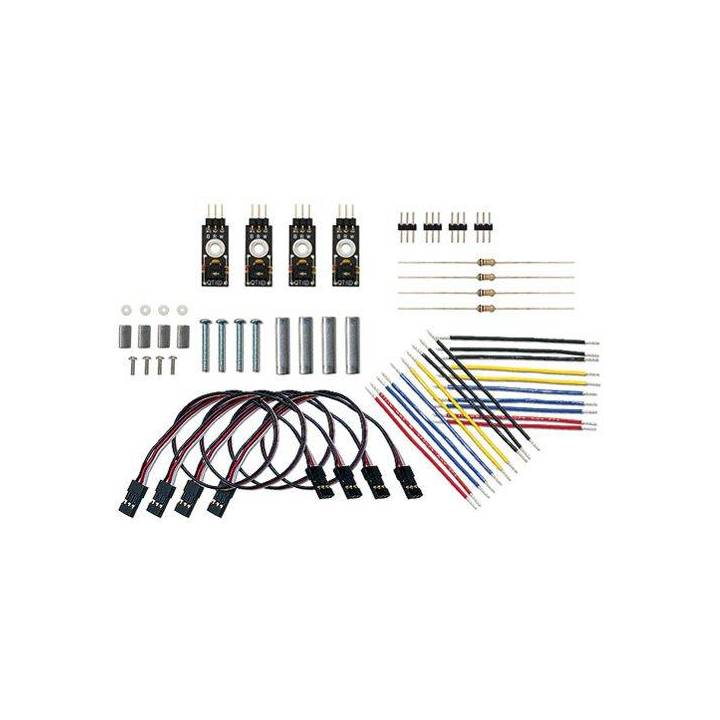

Contenu du kit

Ce kit comprend tout le matériel ainsi que le capteur de circuit que vous devez ajouter à votre QTIS boe-bot :

• 4 x résistances 10k 1/4 watt

• 4 x 3 connecteurs mâle/mâle

• 4 modules capteur QTI

• 4 vis à tête cylindrique 3/8 pouces 4-40

• 4 rondelles à nylon

• 4 entretoises rondes 1 pouce

• 4 vis à tête cylindrique 7/8 pouces 4-40

• 4 entretoises rondes 1/2 pouce

• 2 sacs de 10 cavaliers 3 pouces

• 4 rallonges de câble servo 10 pouces

• 1 documentation imprimée de 6 pages (voir ci-dessous)

Vous devrez fournir votre propre robot Boe-Bot, du carton blanc et du ruban noir isolant.

Assemblage du Boe-Bot avec capteurs QTI

Téléchargements et ressources

Documentation QTI Line Follower AppKit v2.0 (.pdf)
Code Source d'Exemple (.zip)

?
