kit codeurs pour moteurs

Présentation

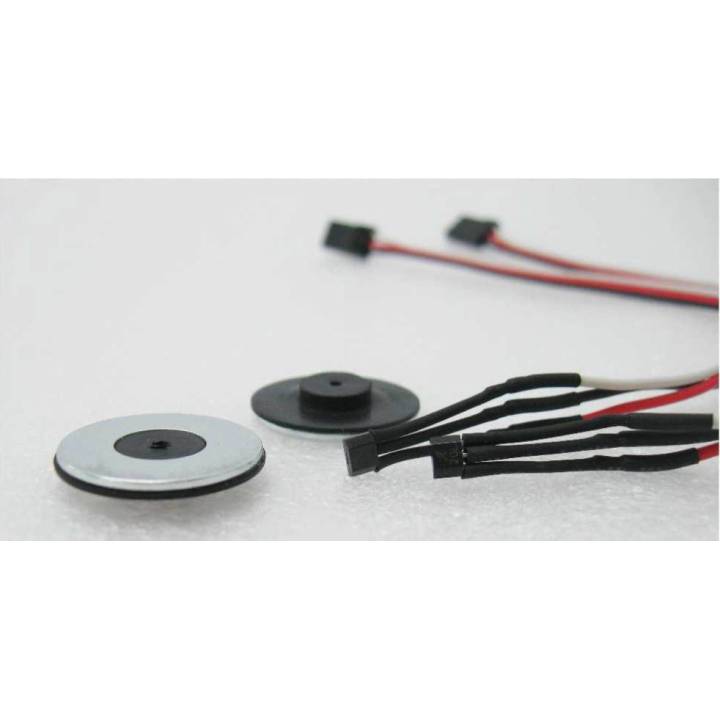

Le kit codeur de DAGU se compose de deux aimants néodymes de 8 pôles avec des moyeux en caoutchouc et de deux capteurs à effet hall reliés 150 mm de câble et un connecteur 3 broches femelles de type servo.

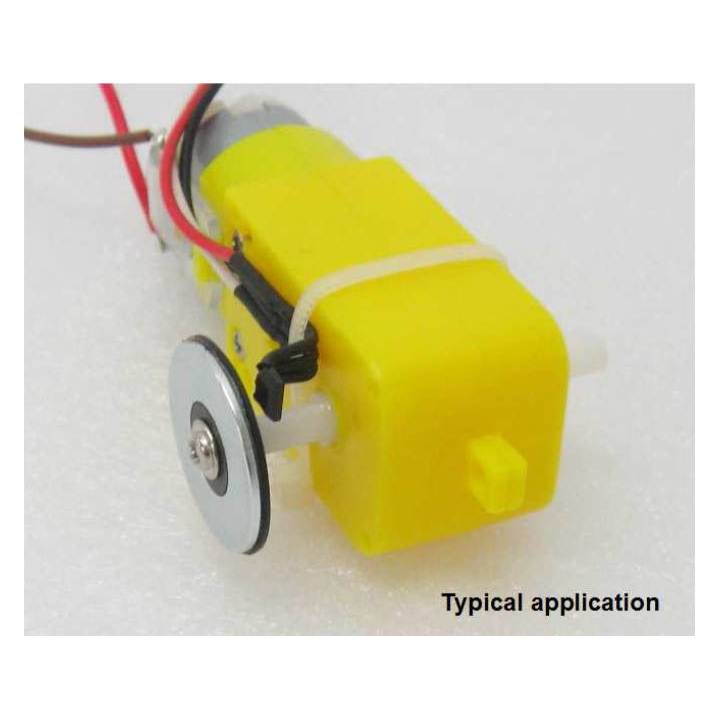

Les aimants possèdent 4 pôles nord et 4 pôles sud qui sont suffisamment forts pour que le capteur puisse détecter les pôles à plus de 3 mm. Cela signifie que les capteurs n'ont pas besoin d'être montés précisément pour détecter les pôles. Les moyeux en caoutchouc s'adaptent à la plupart des petits moteurs et arbres de transmission utilisés dans les boîtes de vitesse de faible puissance. Dans certains cas, une petite vis peut également être utlisée pour fixer les aimants.

Les capteurs à effet hall fonctionnent avec des tensions de 3 à 24 volts et supportent l'inversion de polarité. La sortie à drain ouvert  lorsqu'il est équipé d'une résistance externe de pull-up, supporte n'importe quel circuit logique de 3 à 24 volts et peut également accepter une Led ou toute autre charge faible de moins de 25 mA;.

Ces capteurs peuvent se brancher directement sur n'importe quelle carte électronique à microcontrôleur compatible Arduino ou DAGU et utilisent les resistances de pull-up internes éliminant la nécessité d'ajouter tout autre composant externe ou câblage supplémentaire.

Le kit permet d'installer des codeurs sur 2 moteurs.

Spécifications

Tension d'alimentation : 3 V-24 V
Courant d'alimentation : 4 mA par sonde
Tension de sortie : 26 V maximum
Courant de sortie : 25 mA continu
Type de sortie : Drain ouvert

Câblage :
Fil blanc : Sortie
Fil rouge : +3V à 24V
Fil noir : GND (0V)
