Carte pour photo-interrupteur GP1A57HR

Conforme RoHS

Description

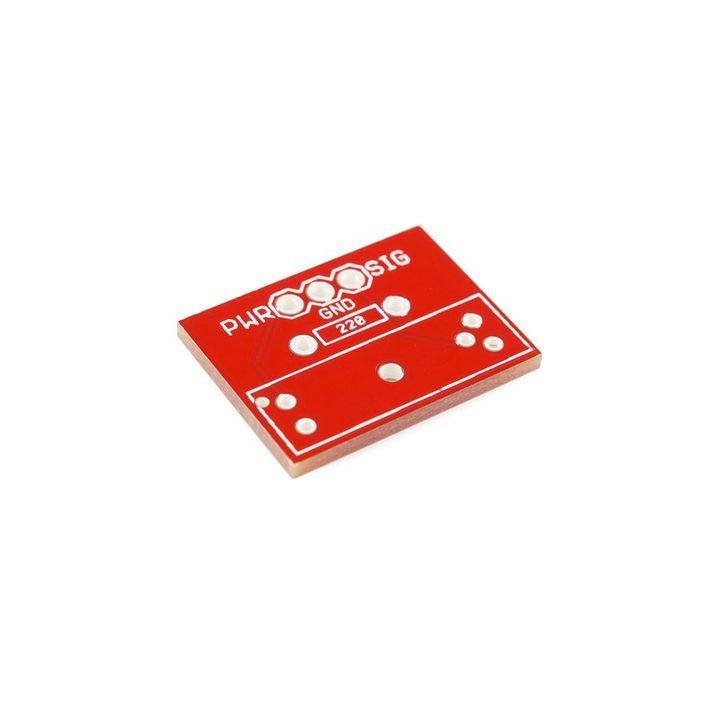

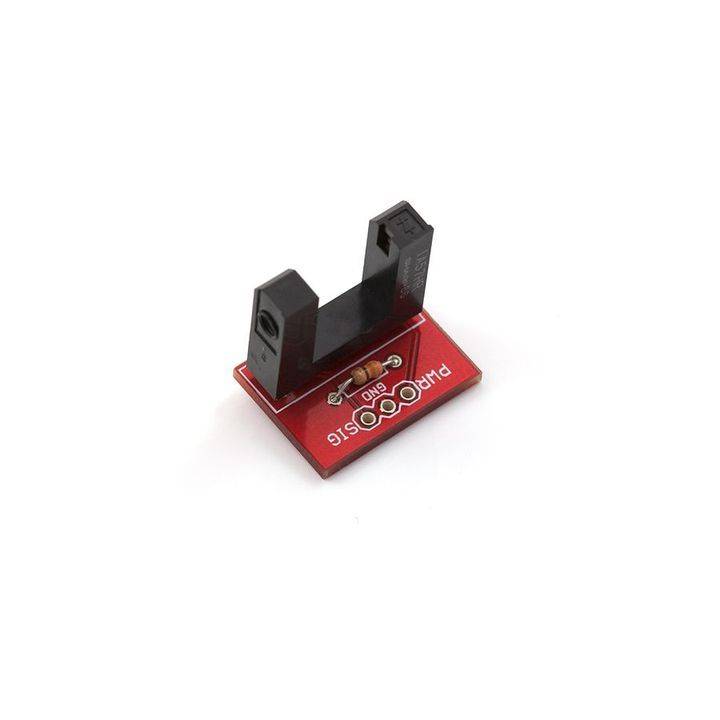

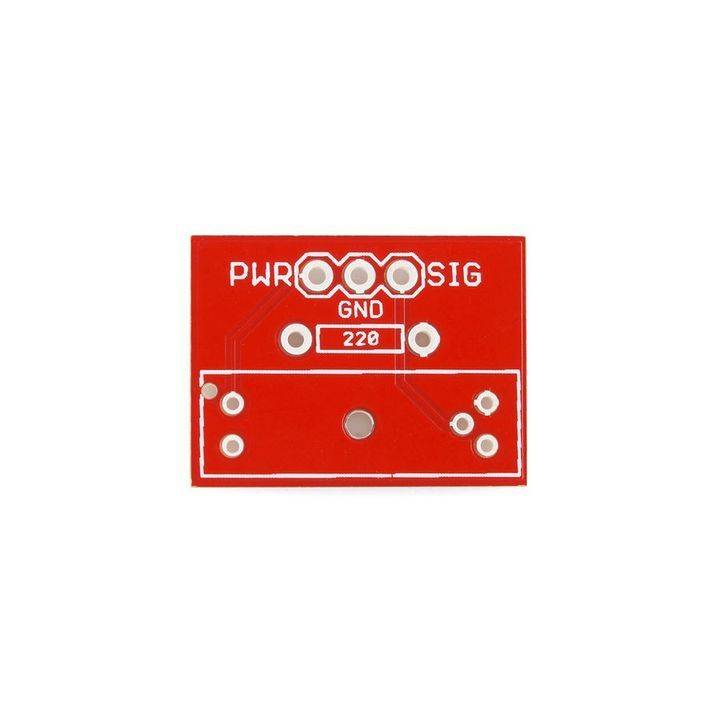

Cette carte d'évaluation pour photo-interrupteur GP1A57HRJ00F dispose de troix connexions pour le PWR, le GND et le Signal.

Lorsque le champ est libre, la tension du signal de sortie (SIG) est élevé (>4,9 volts). Lorsque la cellule est obstruée (par un doigt par exemple), le signal de sortie (SIG) sera faible (<0,4 volts).

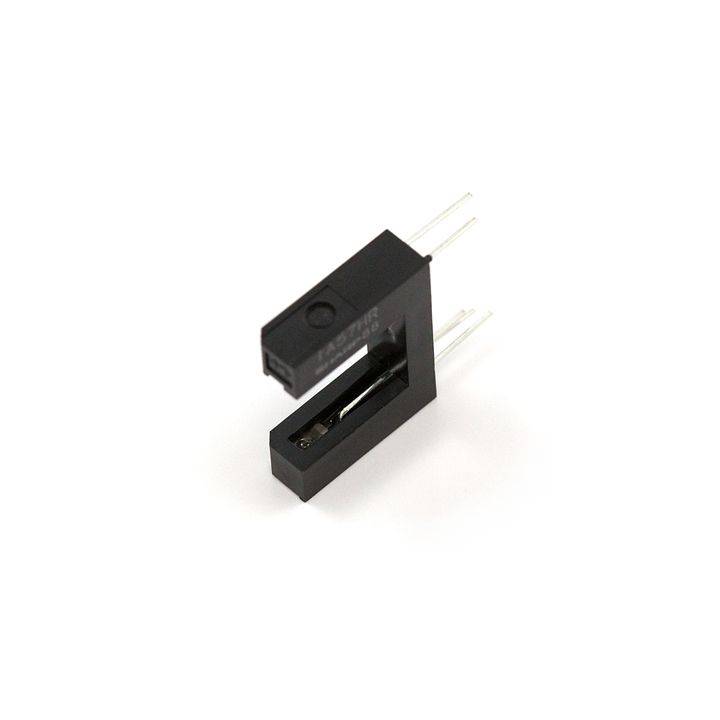

Le capteur est composé d'un emeteur infrarouge d'un côté de la fourche et d'un détecteur infrarouge de l'autre.

En emettant un champ de lumière infrarouge d'un côté à l'autre, permet au capteur de détecter les objets rompant le champ en traversant entre les deux branches de la fourche.

Ce type de capteur est très utilisé dans les butées optiques, les codeurs moteurs (avec une roue dentées pour le comptage de tours), detection de présence,... la distance de détection est de 10mm.

Contenu

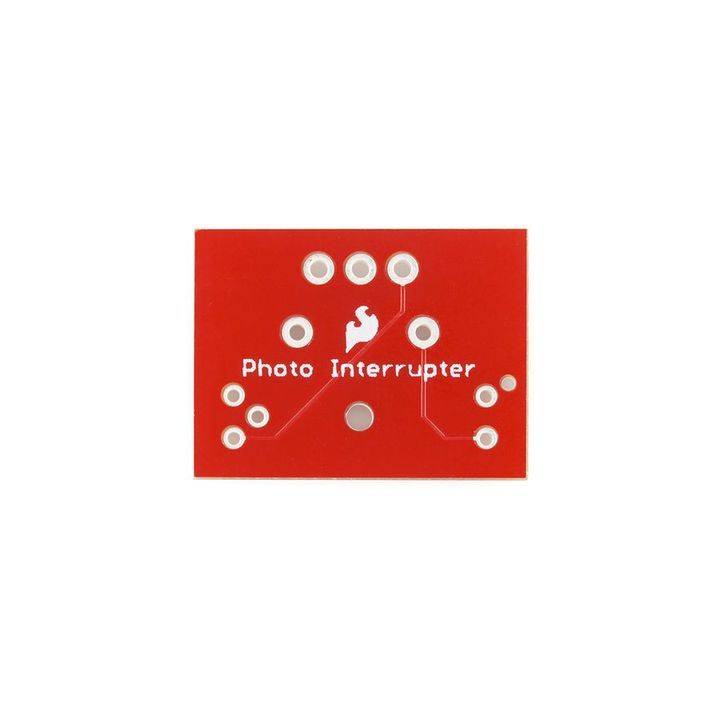

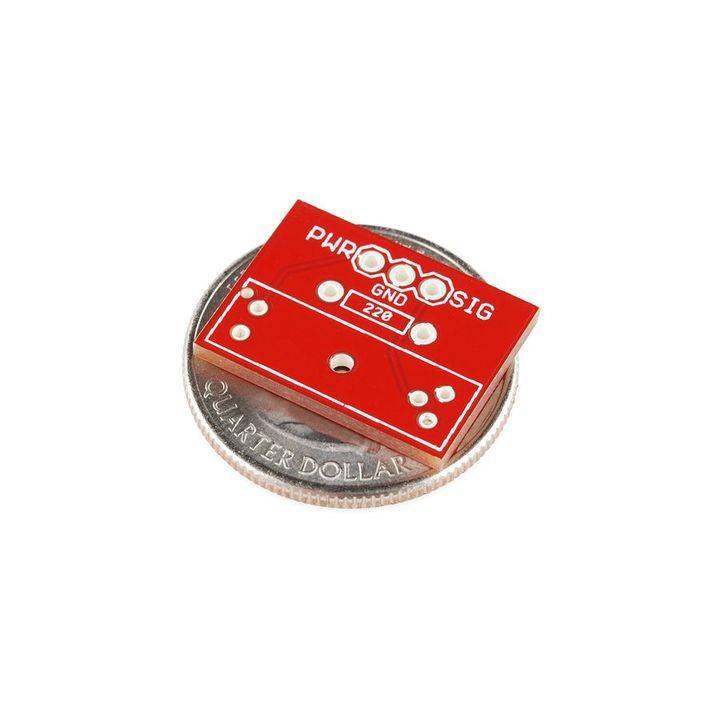

• PCB

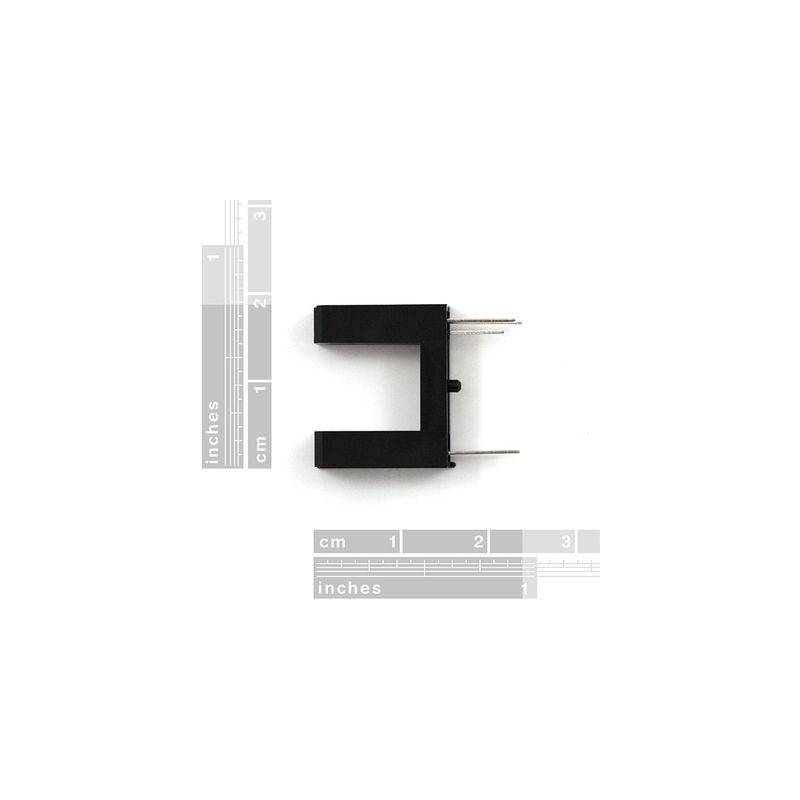

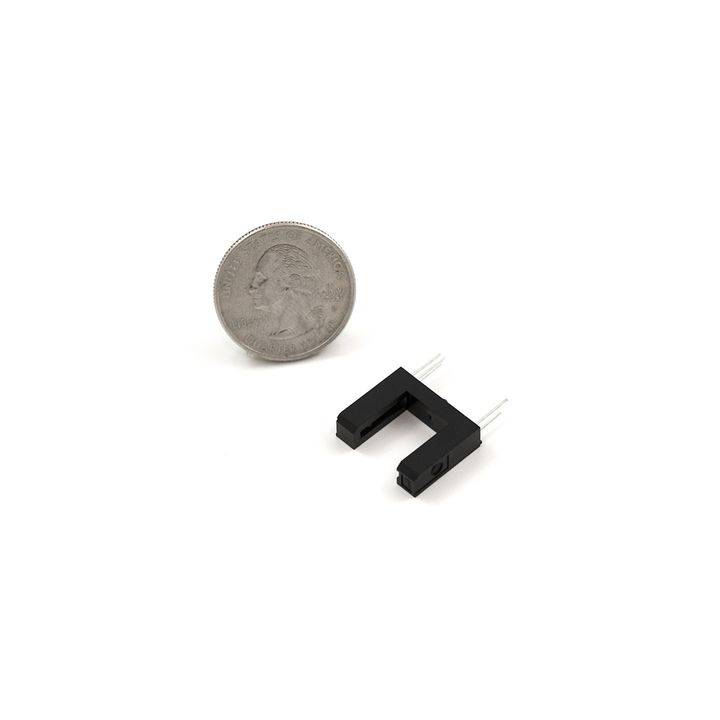

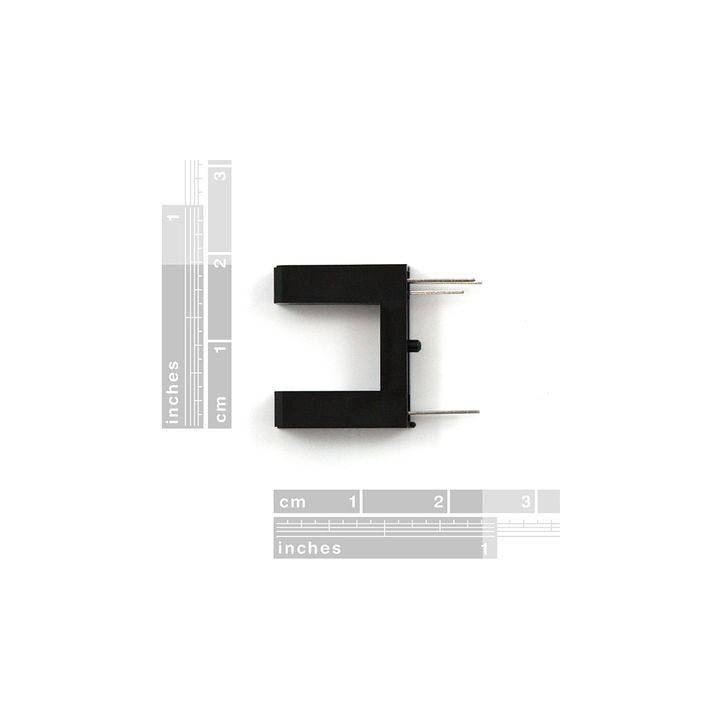

• Capteur à fourche GP1A57HRJ00F
• Résistance de 220 Ohm

Documentation

• Schémas
• Datasheet du GP1A57HRJ00F
