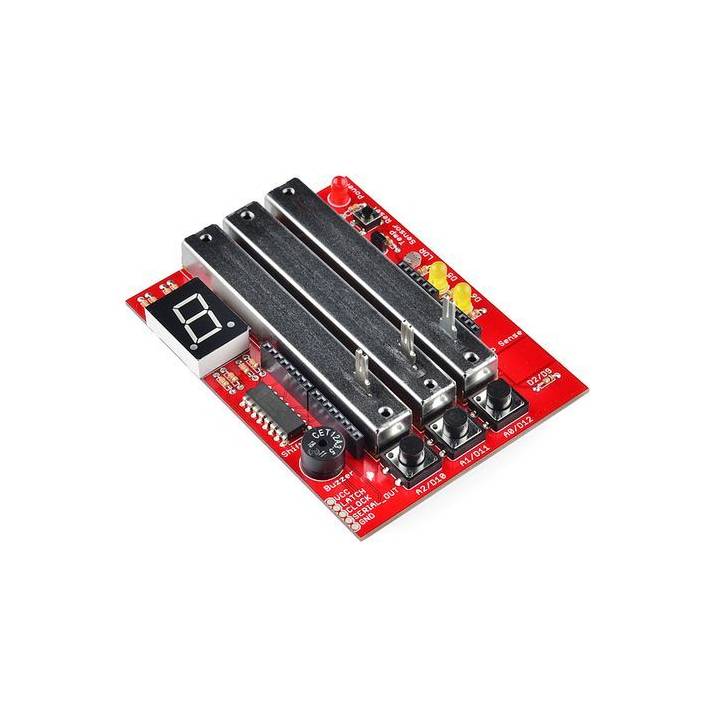

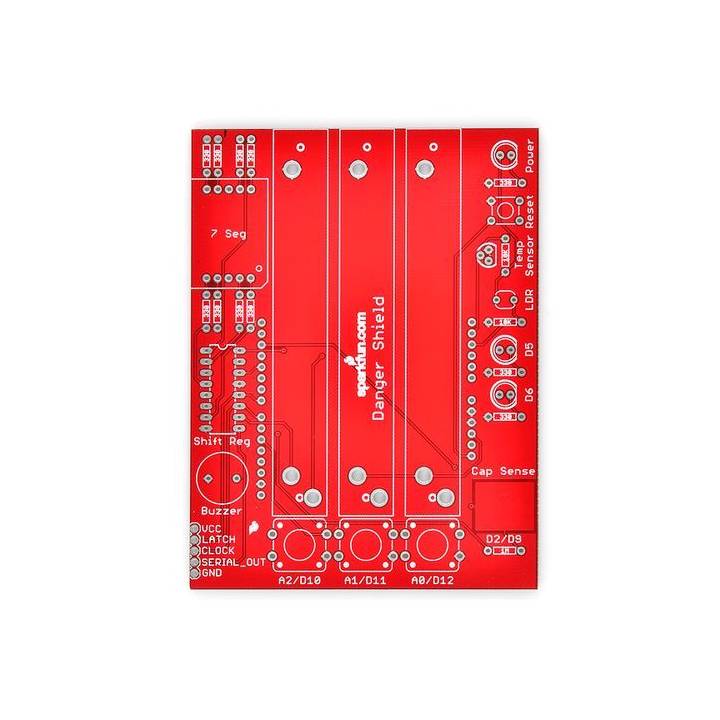

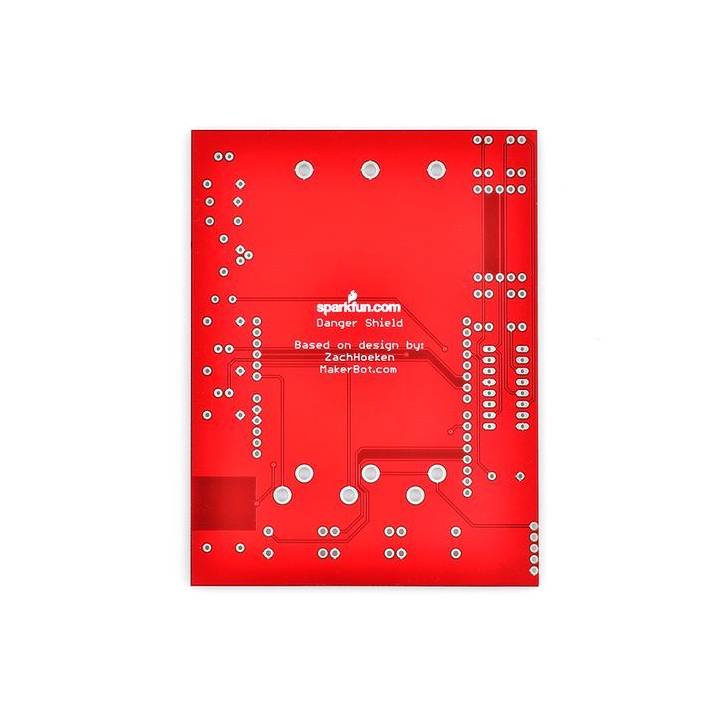

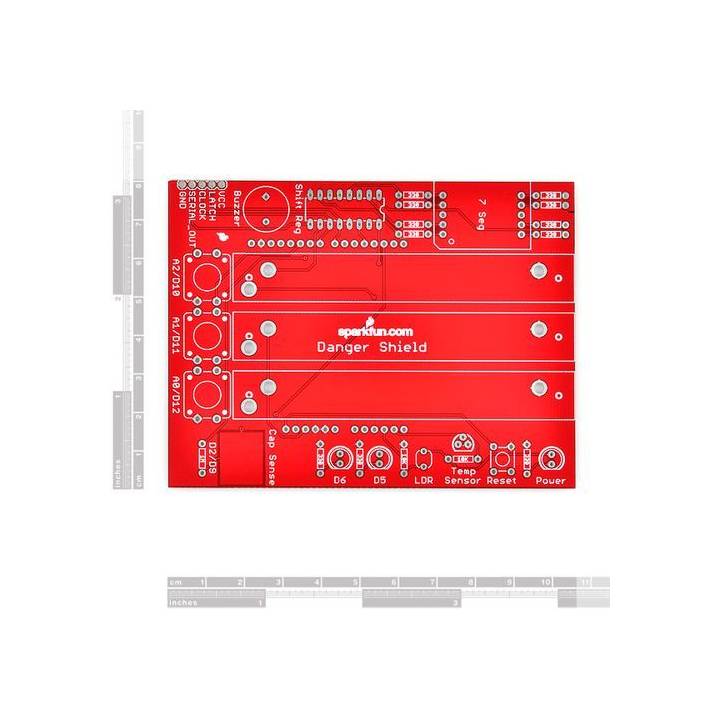

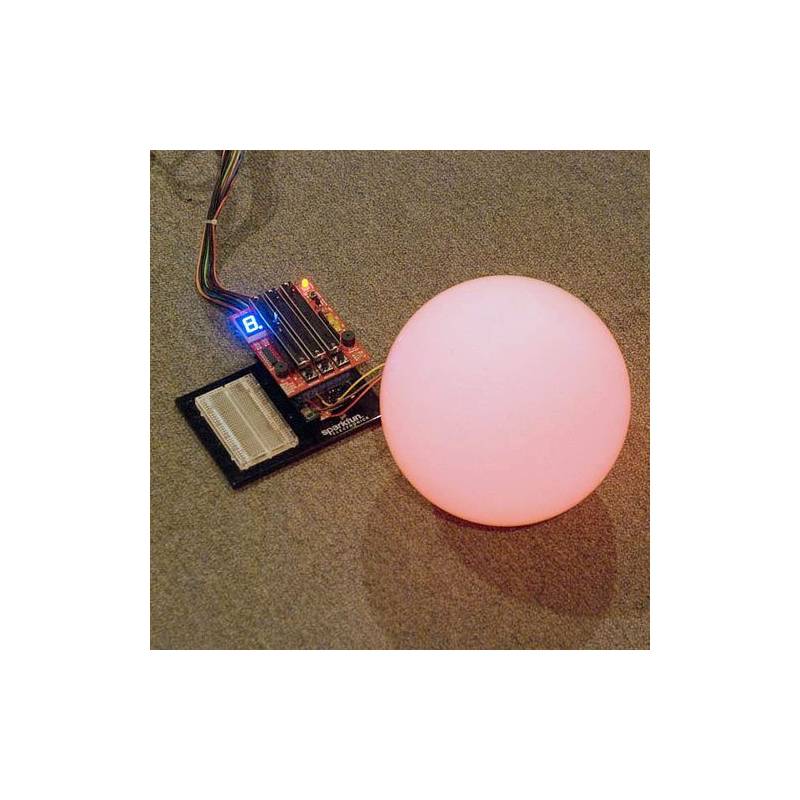

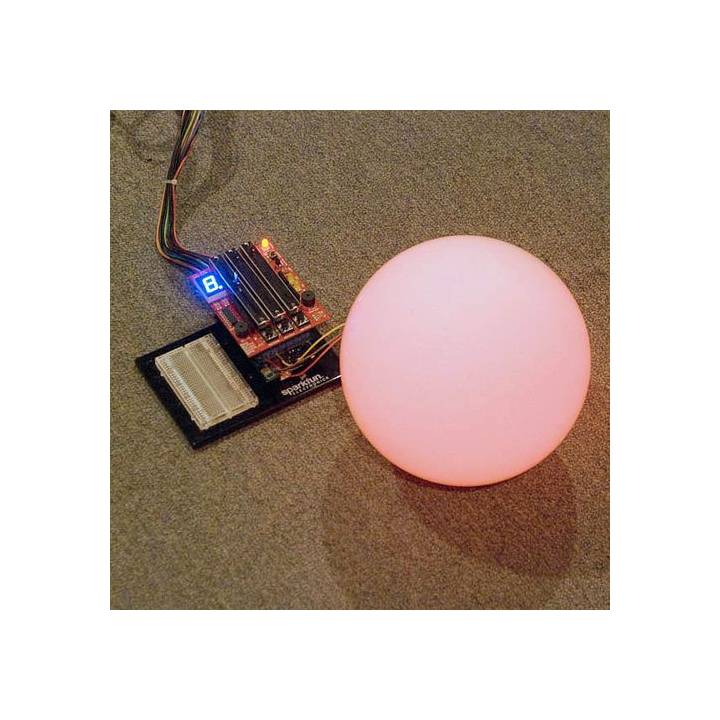

Danger Shield

Description

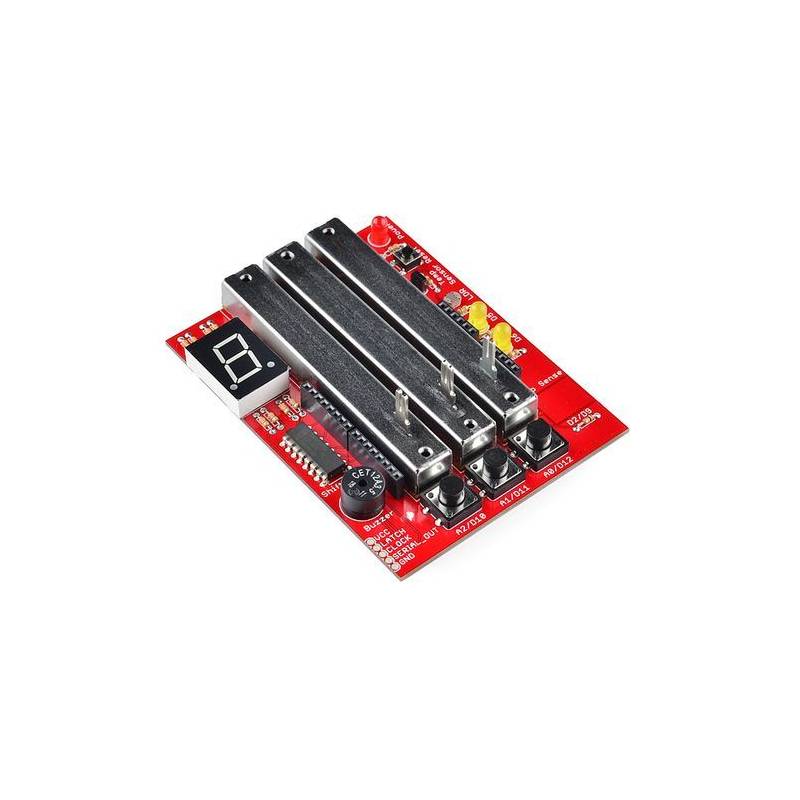

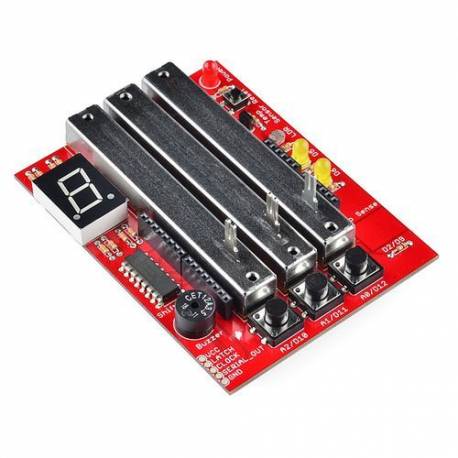

 La shield "Danger Shield" de Sparkfun optimise au mieux votre Arduino en le dotant d'une variété d'entrées et sorties utiles et amusantes. Le shield a tant de potentiel, que nous attendons, avec impatience, de voir tout ce que vous êtes capable de réaliser avec lui !

Ses caractéristiques sont les suivantes :

• Trois potentiomètres linéaires coulissants reliés à l'Arduino par les broches analogiques de 0 à 2.
• Des leds rouges et jaunes connectées à 5 et 6 broches numériques PWM de façon à varier facilement leur luminosité.
• Trois boutons poussoirs connectés à l'arduino par l'intermédiaire de broches numériques de 10 à 12. Lorsque les touches sont enfoncées, ces lignes passent au niveau bas.
• Une cellule photo-électrique et un capteur de température, tous les deux à sorties analogiques, reliés respectivement aux broches analogiques 3 et 4.
• Un registre de décalage de 8 bits configuré pour contrôler une led bleue de 7 segments
• Un buzzer afin d'obtenir le son de votre Arduino.
• Pavé tactile capacitif - (avec la bibliothèque Capsense pour le sens du touché)

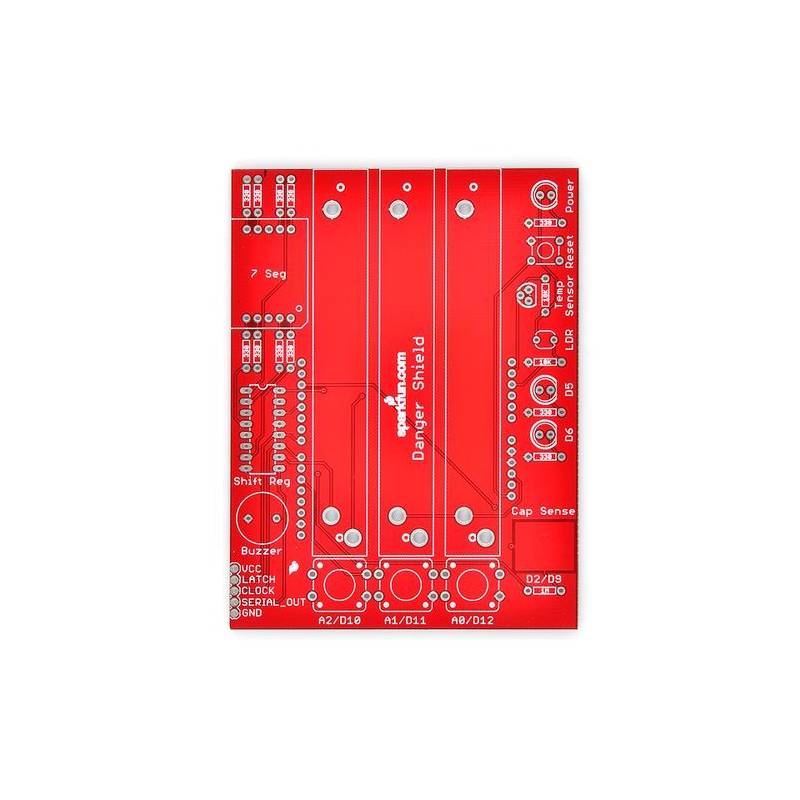

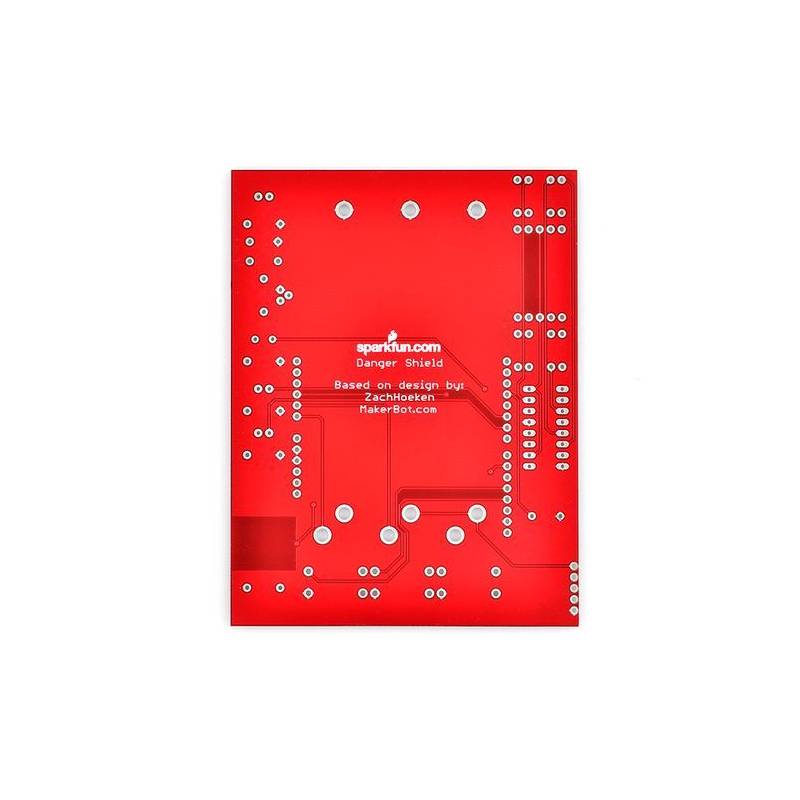

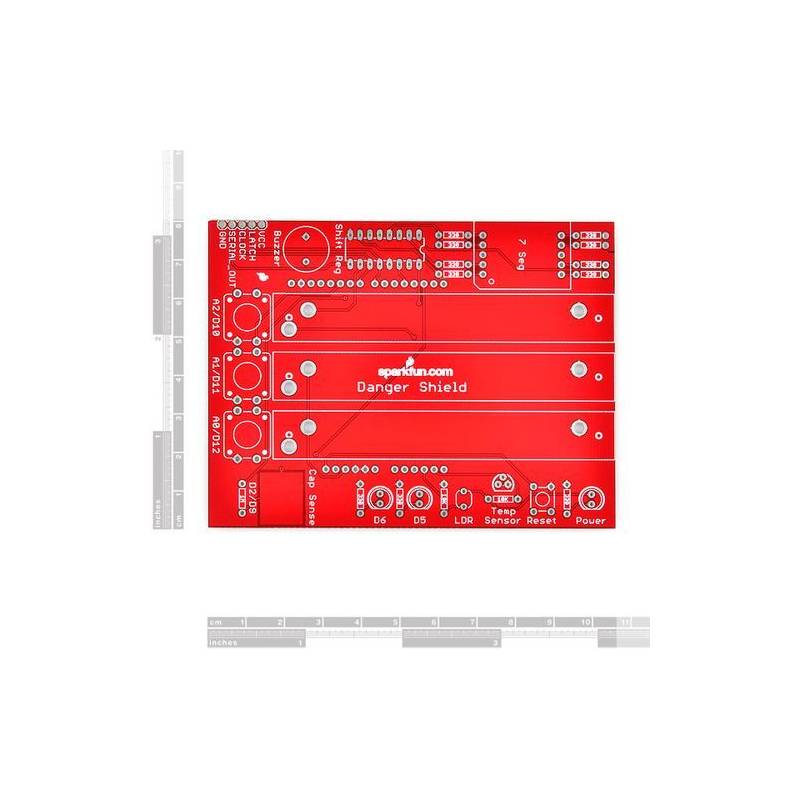

Cette nouvelle version utilise un capteur de température différent. Ce produit est livré sous forme de kit composé de pièces que vous aurez à souder sur le PCB inclus. Tous les composants sont traversants pour faciliter leurs positionnement, mais pensez bien à vérifier l'orientation des composants avant de souder!

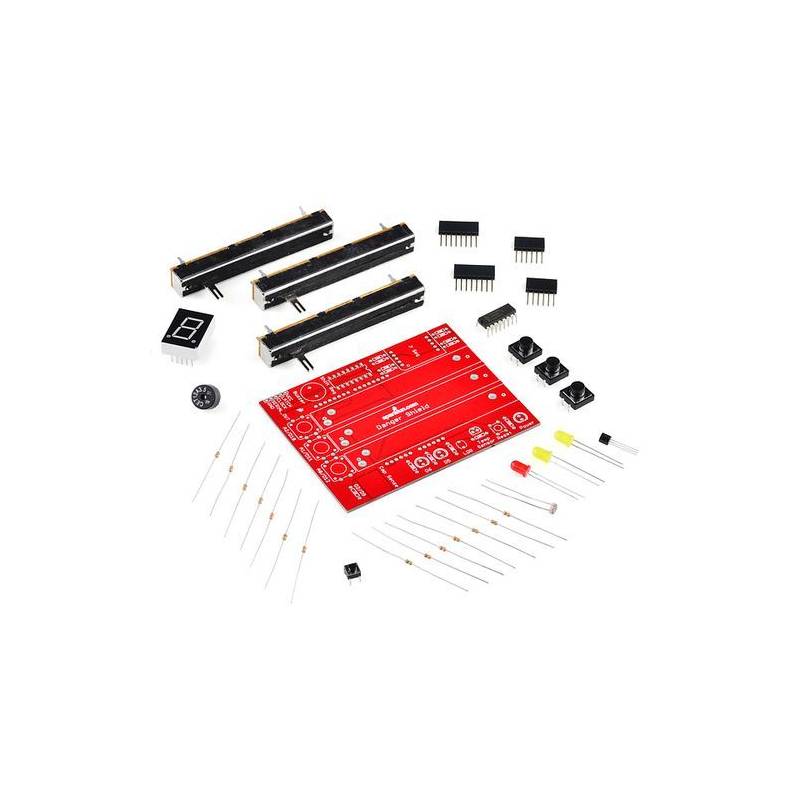

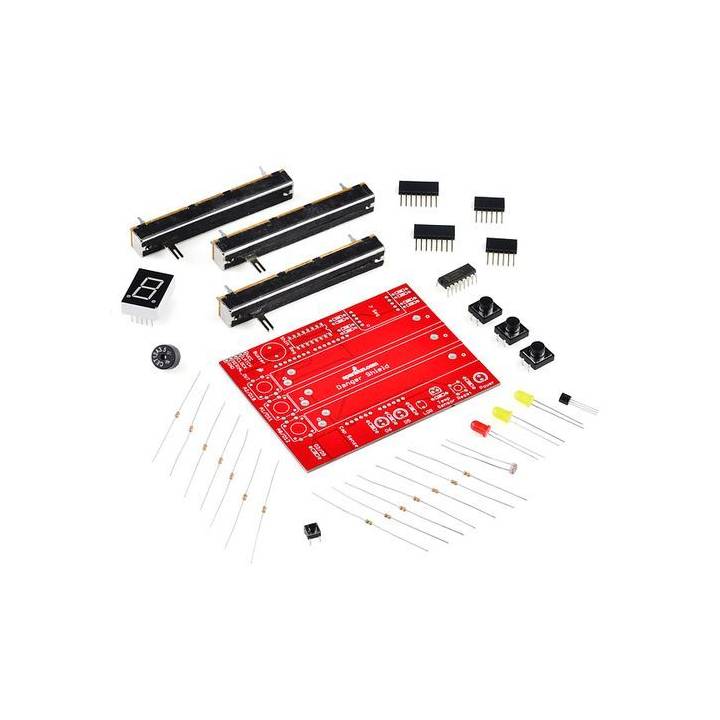

Le kit comprend

• 1 PCB "Danger Shield"
• 3 potentiomètres à glissière - 10K
• 7 Segment LED - Bleue
• 1 Registre à décalage 8 pins - 74HC595
• 1 Capteur de température - TMP36
• 1 Cellule photo-électrique miniature
• 1 Buzzer
• 1 Led basique rouge
• 2 Leds basiques jaunes
• 1 Mini bouton poussoir
• 3 Boutons poussoirs momentanés, carrés de 12 mm
• 11 Résistances - 330 Ohm
• 2 Résistances - 10K Ohm
• 1 Résistance 1M Ohm 1/6W
• 2 Connecteurs 8 broches Arduino empilable
• 2 Connecteurs 6 broches Arduino empilable

Documentation

• Schémas
• Fichiers Eagle
• Guide de démarrage rapide
