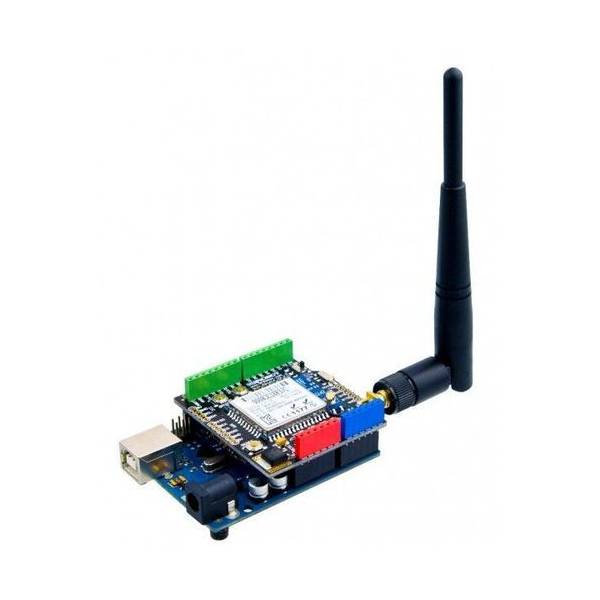

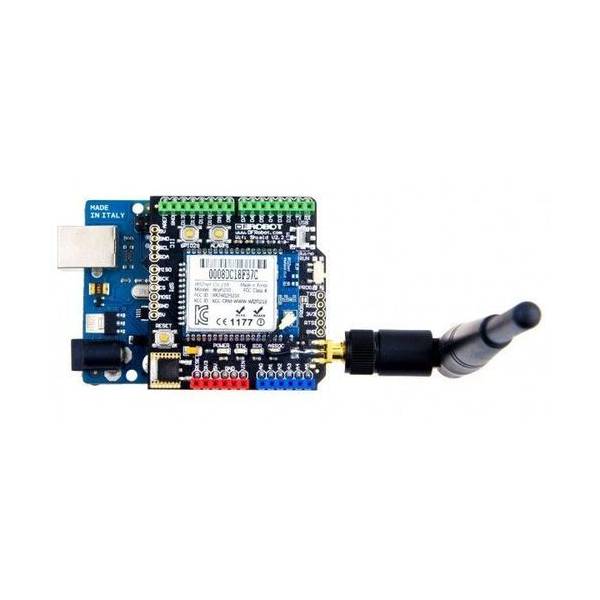

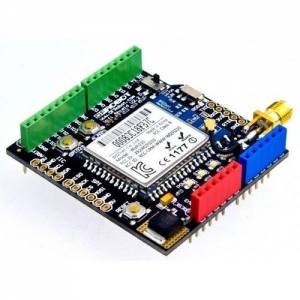

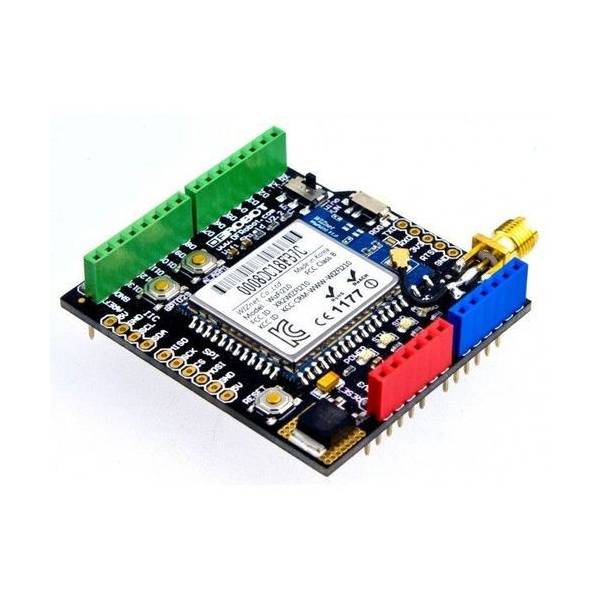

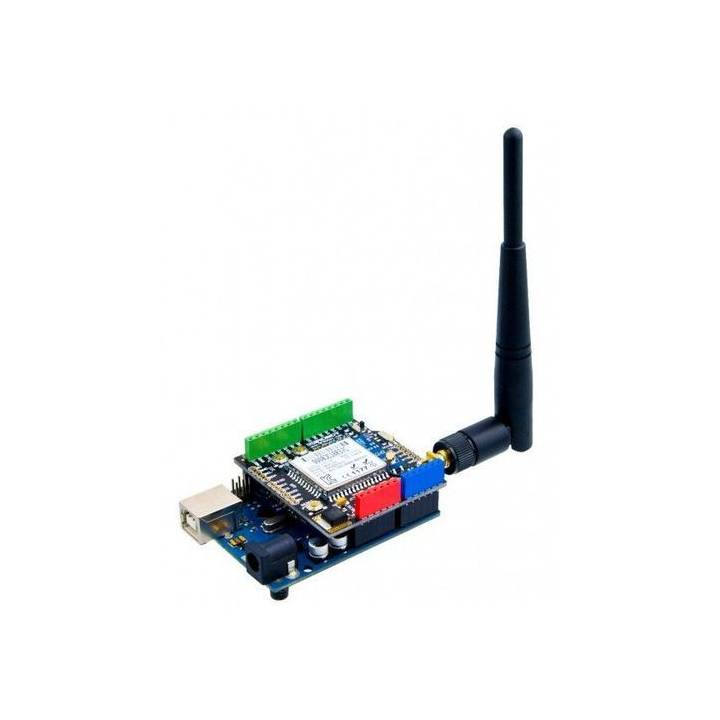

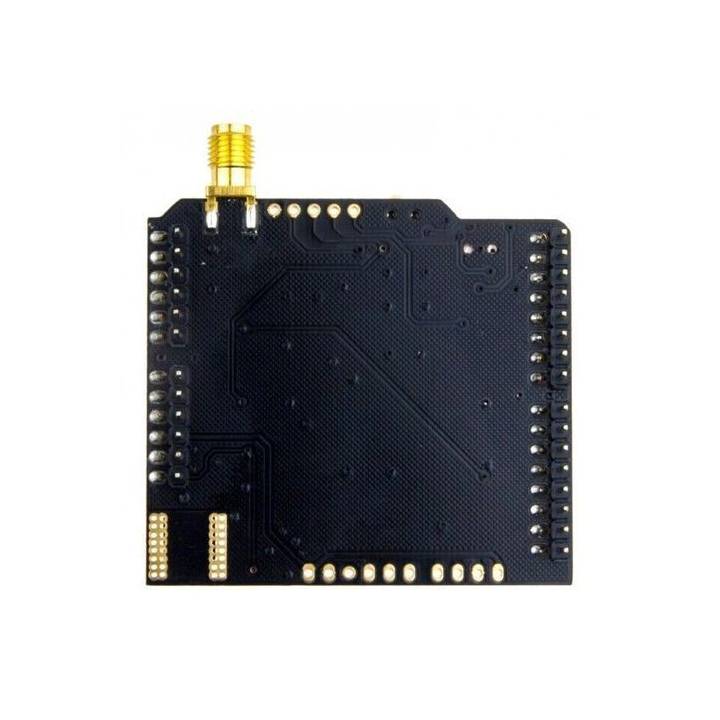

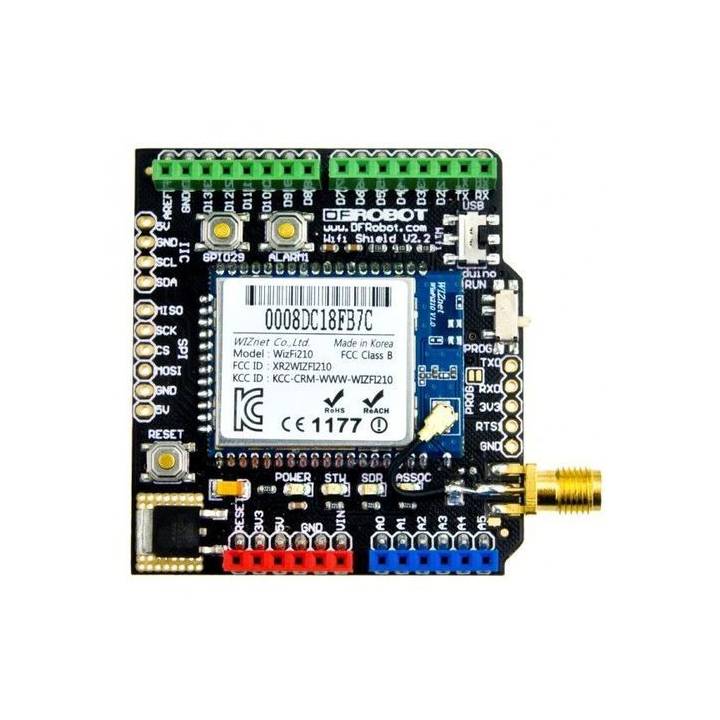

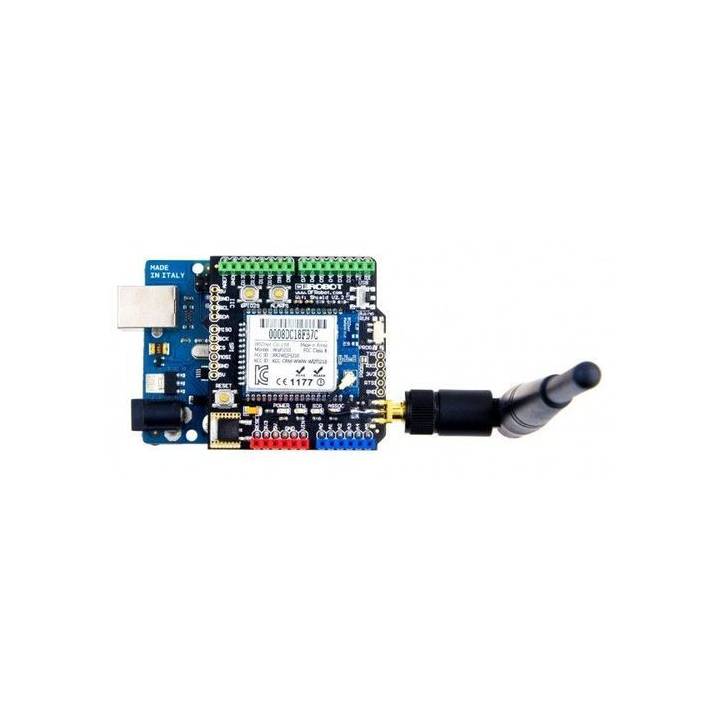

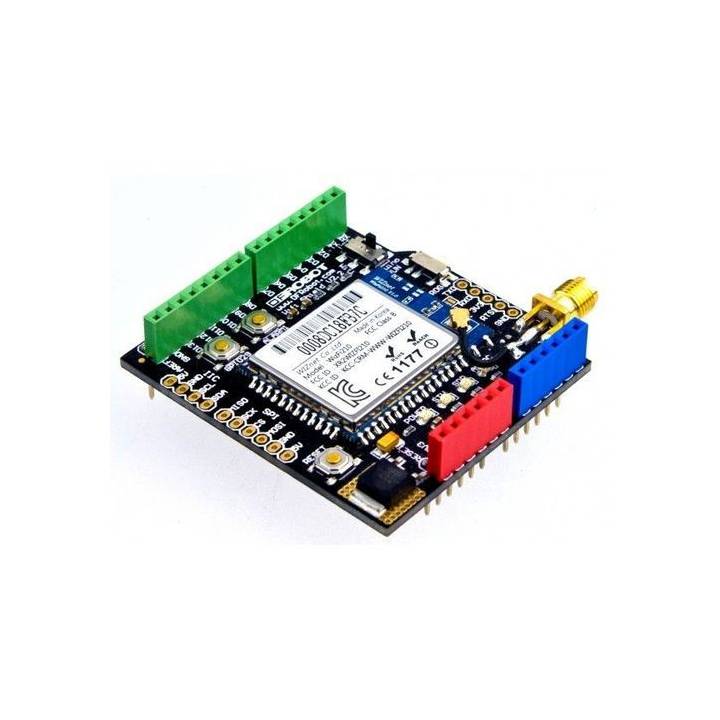

Shield WIFI pour Arduino

Introduction

Cette carte d'extension Wifi 802.11 b/g WiFi utilise du TX/RX pour transférer le signal de l'UART (série) vers le TCP/IP. Et c'est idéal de faire un projet Arduino sans fil (idéal en robotique). Grâce au protocole 802.11g, La distance de communication est autour de 100m à l'intérieur et 300m à l'extérieur.

Caractéristiques

• Module Ethernet sans fil 802.11b/g
• Bridge Ethernet vers le sans-Fil: Permet à un reseau filaire d'avoir une interface sans fil
• Supporte l'interface série pour les application "Serial to Wireless"
• Supporte le mode AP/Station/Gateway
• Debit de données de 54Mbps et 20Mbps de transmision de données effective
• Stack protocole reseau complète
• Serveur web intégré pour permettre la configuration via un browser web standard

Spécifications

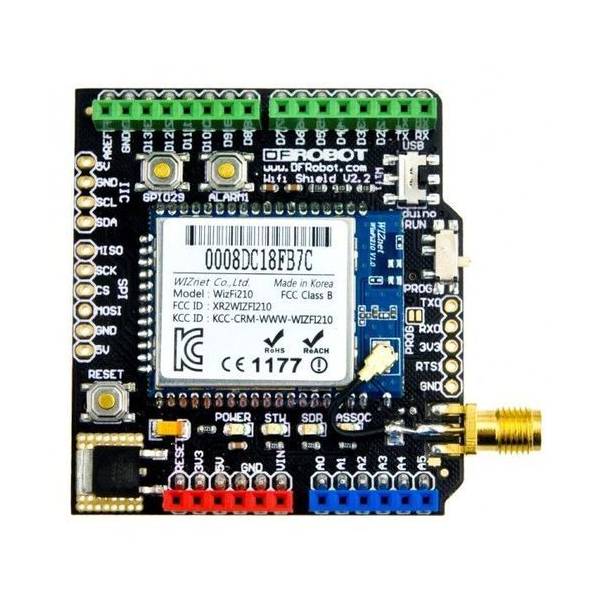

• Composant Wifi : WizFi210
• Protocole Radio: Compatible? IEEE 802.11b/g/n
• Vitesses de communication supportées: 11, 5.5, 2, 1 Mbps (IEEE 802.11b)
• Modulation: DSSS et CCK
• Frequency RF : 2.4 - 2.497 GHz
• Options Antenne: Composant et connecteur U.FL pour antenne externe
• Protocoles reseau: UDP, TCP/IP (IPv4), DHCP, ARP, DNS, HTTP/HTTPS Client et Server(*)
• Consommation (Typique): En Standby = 34.0 µA, En réception = 125.0 mA, En transmission = 135.0 mA
• Puissance de sortie RF (Typique): 8dBm ± 1dBm
• Protocoles Securisés: WEP, WPA/WPA2–PSK, Enterprise, EAP-FAST, EAP-TLS, EAP-TTLS, PEAP
• Interface E/S: UART, SPI(*), I2C(*), WAKE, ALARM, GPIOs
• Alimentation: 3.3V
• Dimensions(hors Antenne): 59 x 54 mm

?Documents

• DataSheet
• Schematiques
• Manuel (Doc Wiki)
• Tutoriel de configuration
