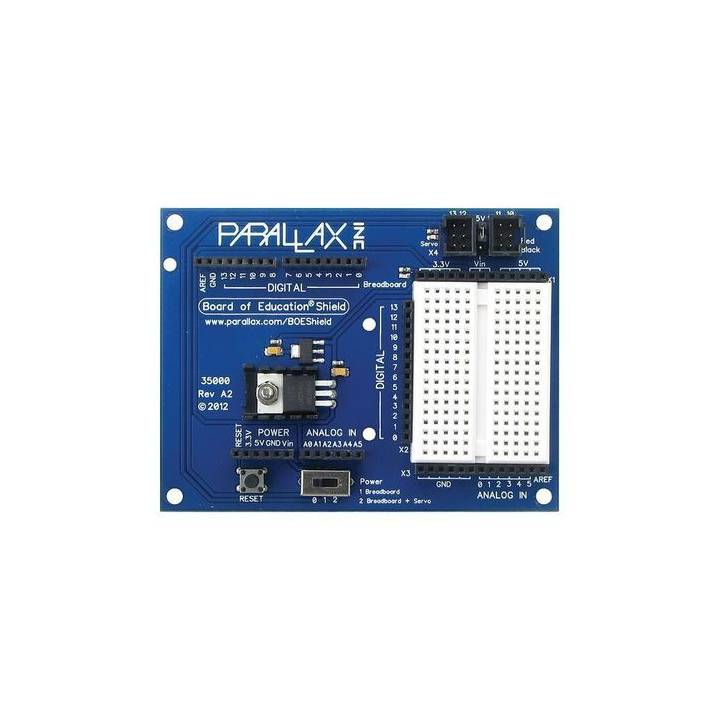

BOE shield pour Arduino de Parallax?

Introduction

Connectez votre Shield ?BOE (Board of Education?) sur votre Arduino pour du prototypage pratique et simple et une connectivité directe pour servomoteurs, sans besoin de soudure.

Les developpeurs sous Arduino qui apprécient les capteurs de prototypage Parallax's et accessoires vont d'autant plus les apprécier avec cette shield.

Testée avec Arduino Uno, Mega, et Duemilanove, la Shield BOE (Board of Education Shield) est conçue pour être physiquement compatible avec touts les modules correspondants aux facteurs de forme de l'Arduino Uno et Mega.

La Shield BOE (Board of Education) est disponible seule, ou packagée commodément ?avec le châssis classique Boe-Bot, servos, composants electroniques, et mécanique additionnelle dans le Kit Robotique Parallax pour Arduino?.

Caractéristiques

• plaque de prototypage 17 lignes x 2 colonnes pour la conception simple de circuits
• Connecteurs d'alimentation (Vin, 5 V, 3.3 V), masse, E/S digitales et entrées analogiques sont facilement accessibles sur le côté de la plaque
• Un régulateur 5 V intégré délivre jusqu'à 1A, particulièrement pratique pour les applications robotiques et animatroniques
• Un régulateur 3.3V intégré délivre jusqu'à 200mA pour les circuits et accessoires comme les modules XBee par exemple.
• 4 ports pour servomoteurs avec un selecteur de puissance pour l'alimentation 5V ou Vin (Tension externe de l'Arduino)
• Interrupteur de puissance 3-positions uniquement pour l'alimentation et les ports des servos
• Bouton RESET pour réinititialiser l'Arduino
• LED Indicatrice de puissance pour l'alimentation de la plaque de prototypage et les servos

Spécifications

• Tension requise: 7 à 12 VDC, au travers de la borne VIN de l'Arduino
• Communication: Série par l'USB de l'Arduino
• Dimensions: 10.2 x 7.75 cm
• Gamme de températures de fonctionnement: 0 to 70 °C

Note: RobotC fonctionne avec le kit. Votre propre module Arduino Uno, Mega, ou Duemilanove et son câble USB sont nécessaires ; non inclus.?
