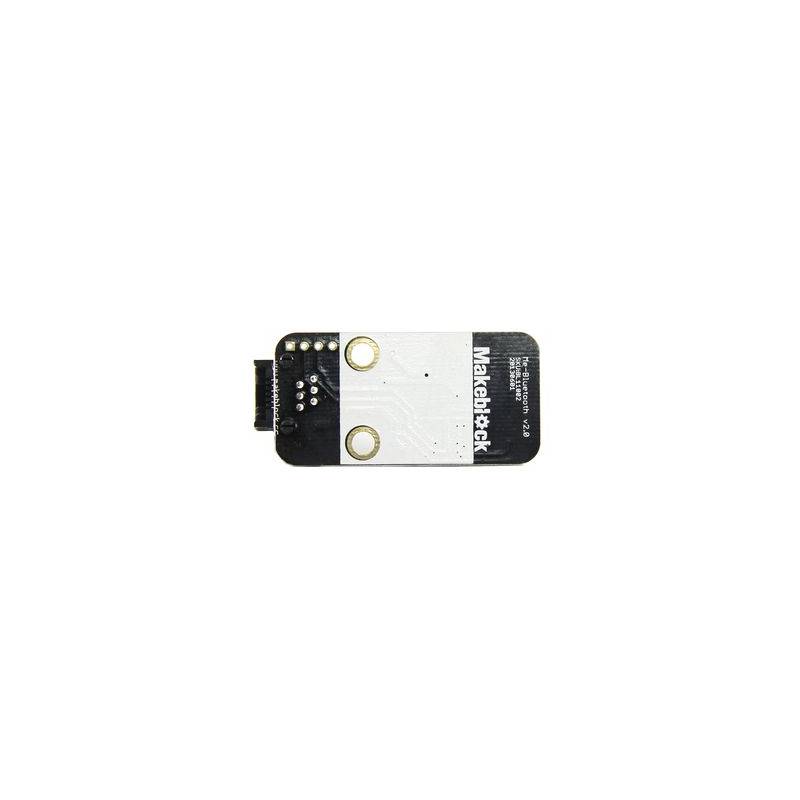

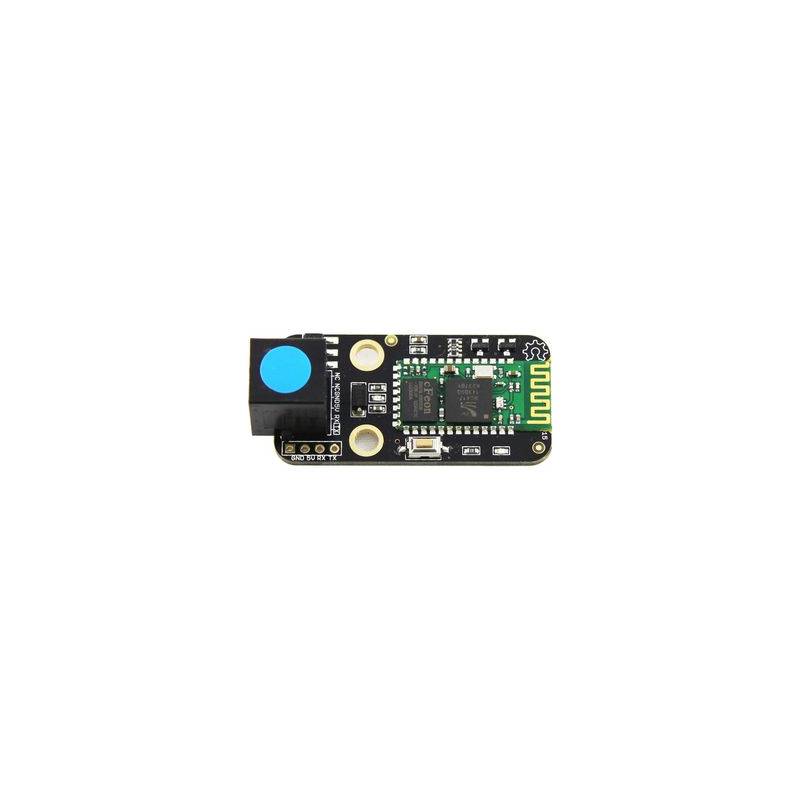

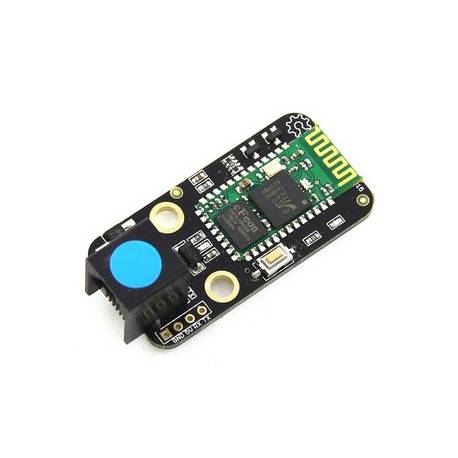

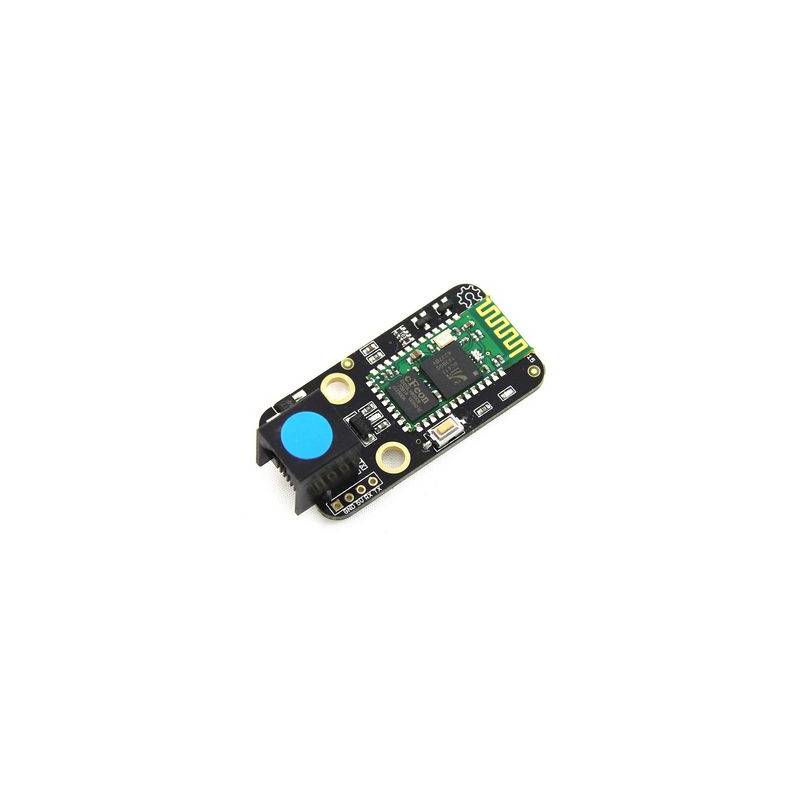

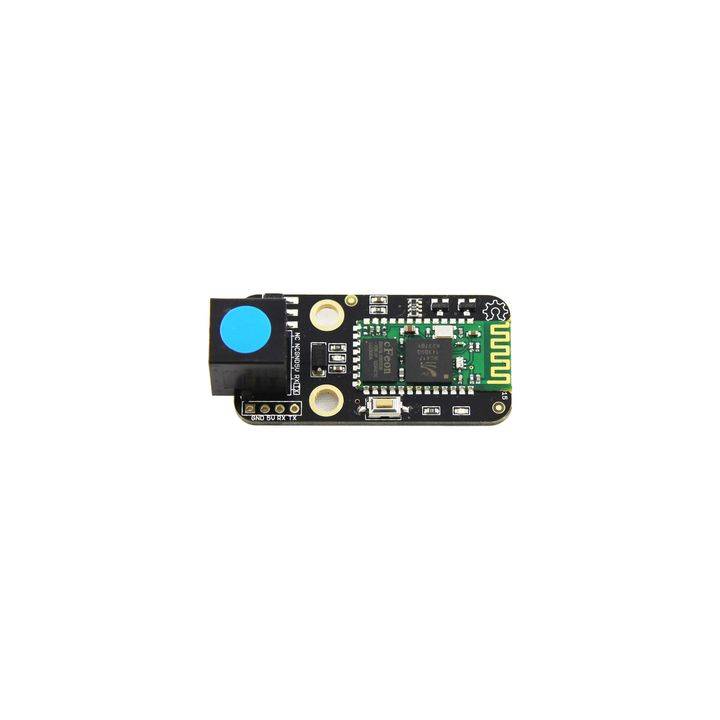

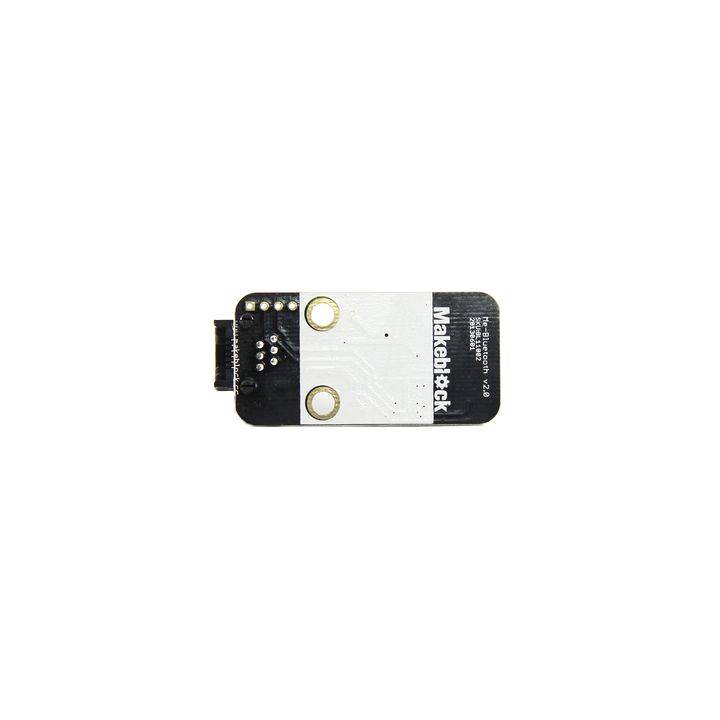

Module Bluetooth Makeblock Me V2.0

Description

Le Module Me Bluetooth de la série Makeblock Me fournit une manière simple de communiquer avec un autre dispositif de Bluetooth (tel que les smartphones ou ordinateurs portables). Il agit comme une UART standard dans un système embarqué (tel qu'Arduino), communiquant avec l'autre dispositif Bluetooth en utilisant simplement le port série.

Un exemple d’Androïd App est fourni pour ce module simplifiant ainsi son utilisation avec un smartphone et sa programmation.

Caractéristiques techniques

• Qualifié à la norme Bluetooth V2.0+EDR 3Mbps
• Faible puissance
• Commande de PIO
• Librairie Arduino fournie
• Antenne Intégrée
• Protection de surintensité
• La vitesse de communication est sélectionnable
• Auto-reconnexion après 30 min après déconnexion suite à une perte de signal
• Câblage facile avec le connectique RJ11
• Marqué d’une étiquette bleue et compatible avec le shield de Base Me
• Pins espacées de 2.54mm pour connecter des fils de connexion type Arduino
• les trous de montage à intervalle M4 de 16mm sont compatibles avec les profilés mécaniques Makeblock
• Deux Leds indicatrices embarquées pour le debug et le retour d’information

Spécifications

• Alimentation: 5Vcc
• Protocole Bluetooth : Bluetooth v2.0 +EDR
• Fréquence de fonctionnement : bande de fréquence ISM de 2.4-2.48GHz
• Distance de transmission : 10 mètres en espace libre
• Vitesse baud par défaut : 9600
• Vitesse baud sélectionnable : 9600, 19200, 38400, 57600, 115200, 230400, et 460800.

Dimensions: 2.4cmx4.8cm

Documents

• Schéma
• Fichiers Eagle
• Librairie Arduino
• Code d'exemple

Pour plus d'informations sur ce produit, visitez la page wiki Makeblock

Pour toute question ou demande d’aide, le forum Makerblock est à votre disposition
