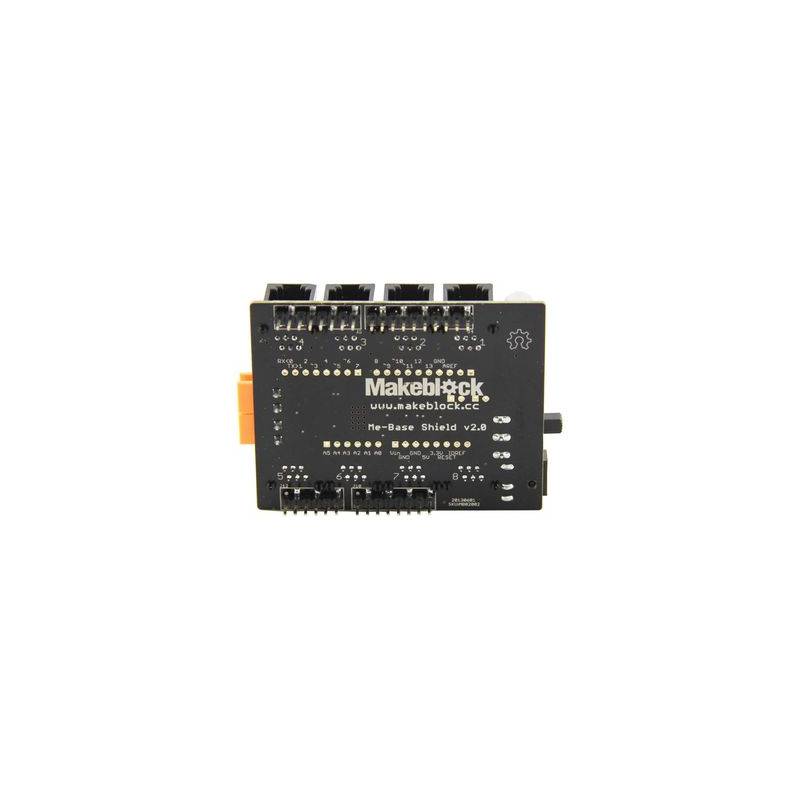

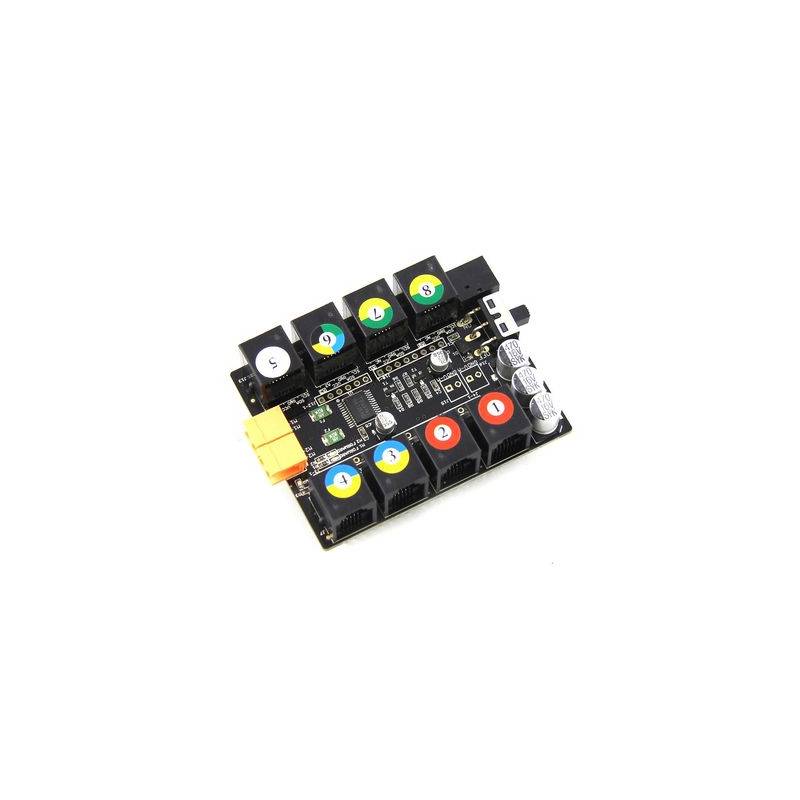

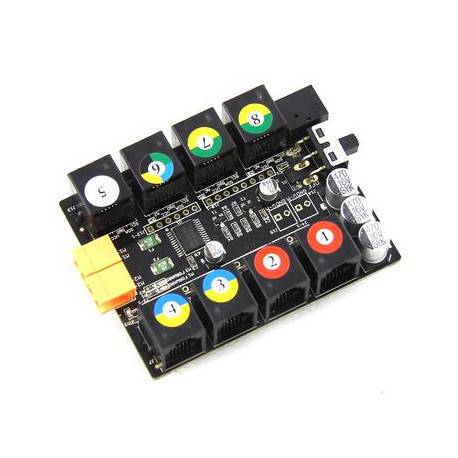

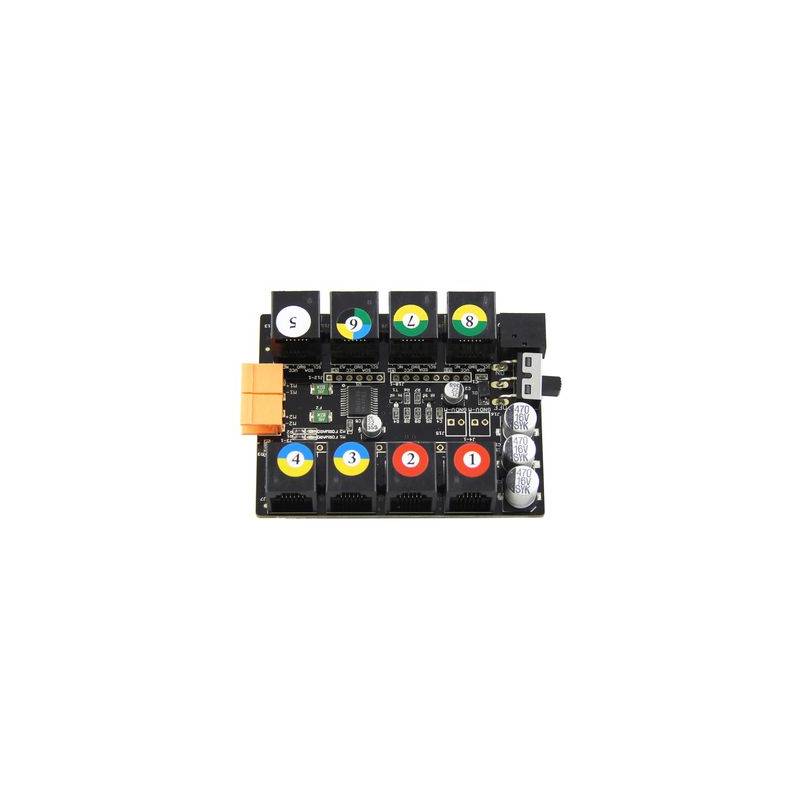

Shield de Base Makeblock Me V2.0

42023

Nouveau produit

La Shield de base MakeBlock Me permet de connecter tous les capteurs et actionneurs de La gamme MakeBlock Me, de relier directemment 2 moteurs CC et d'avoir accès à toutes les entrées/sorties de l'Arduino grâce à des contacts au pas standard de 2,54mm.

La boutique en ligne Arobose vous propose une gamme complète Makeblock, venez vite découvrir l'ensemble de nos produits.

Plus de détails

Ce produit n'est plus en stock

Prévenez-moi lorsque le produit est disponible

En achetant ce produit vous pouvez gagner jusqu'à 1 point de fidélité. Votre panier totalisera 1 point pouvant être transformé(s) en un bon de réduction de 0,50 €.


19,57 € TTC

En savoir plus

Shield de Base Makeblock Me V2.0


Description

La série de modules Makeblock Me est conçue pour être simple pour connecter, et facile à programmer, le contrôleur est compatible avec Arduino et chaque modules vient avec une bibliothèque d'Arduino pour faciliter la programmation.

La shield de Base peut se brancher une carte compatible d'Arduino et fournir 8 ports RJ11. Tous les modules de série peuvent ainsi être reliés à ces ports. Avec le chip contrôleur TB6612 intégré, elle peut également contrôler 2 moteurs C.C.

En plus des 8 ports RJ11, L’ensemble des entrées/sorties de l’Arduino sont accessibles par des contacts femelles au pas standard de 2.54mm sur la carte électronique.



Caractéristiques techniques

  • Alimentation : 6-12VDC
  • Connecteurs 2 voies pour 2 moteurs
  • Raccordement intuitif par étiquettes de couleur et numérotation pour chaque connecteur
  • Protection de surintensité
  • Librairie Arduino fournie pour une programmation facile
  • Câblage facile avec la connectique RJ11
  • Contacts à espacement standard de 2.54mm pour accès aux E/S Arduino



Documents

  • Schéma
  • Fichiers Eagle
  • Librairie Arduino

Pour plus d'informations sur ce produit, visiter la page wiki de Makerblock

Si vous avez n'importe quelles questions au sujet de ce produit ou vous avez besoin de support technique, vous pouvez consulter ou communique sur le forum Makeblock.



Avis

Aucun avis n'a été publié pour le moment.

Donnez votre avis

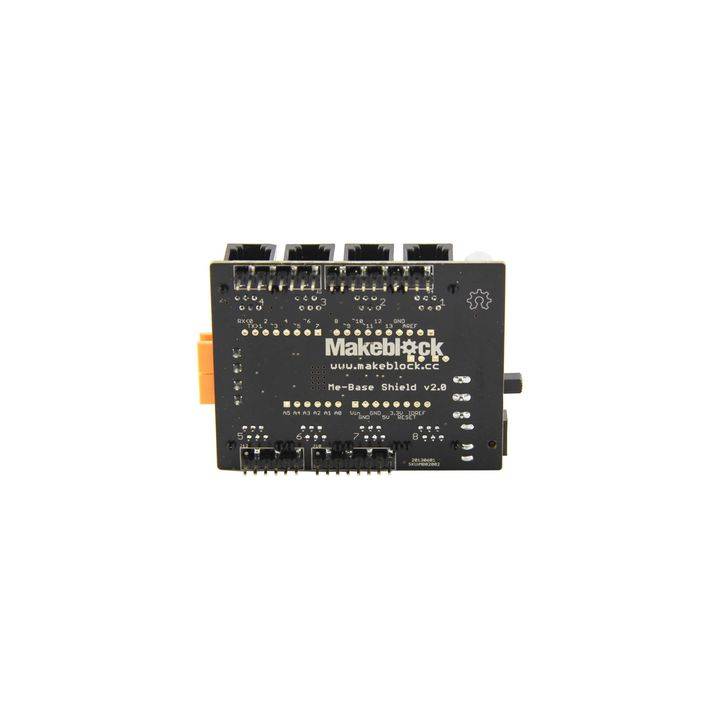

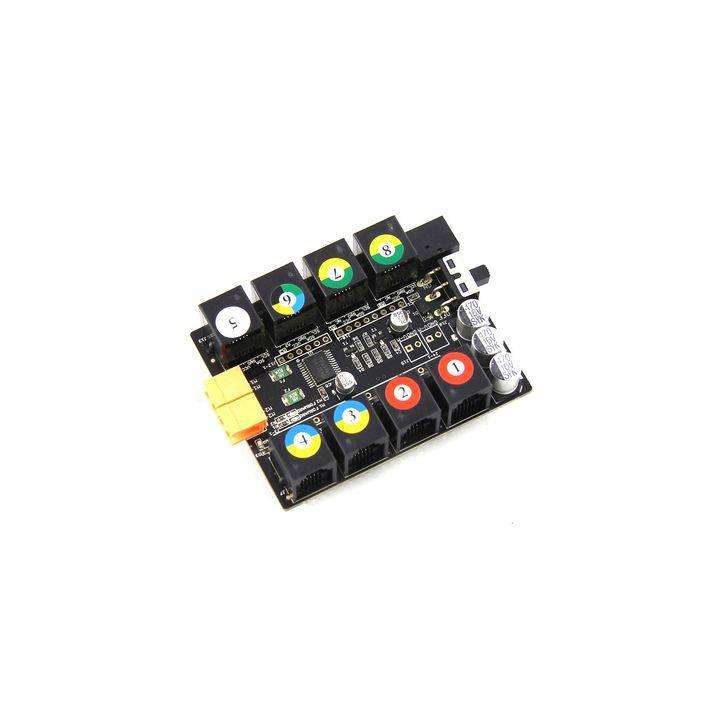

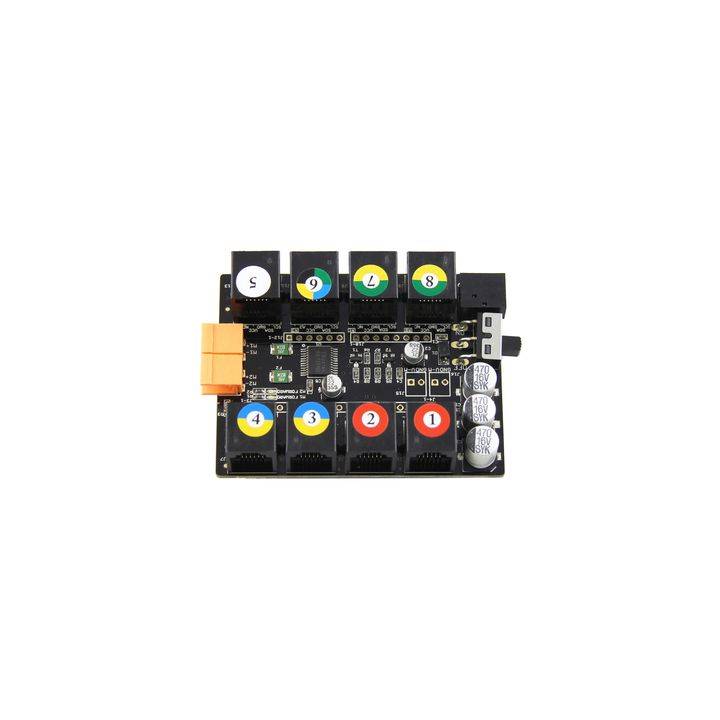

Shield de Base Makeblock Me V2.0
