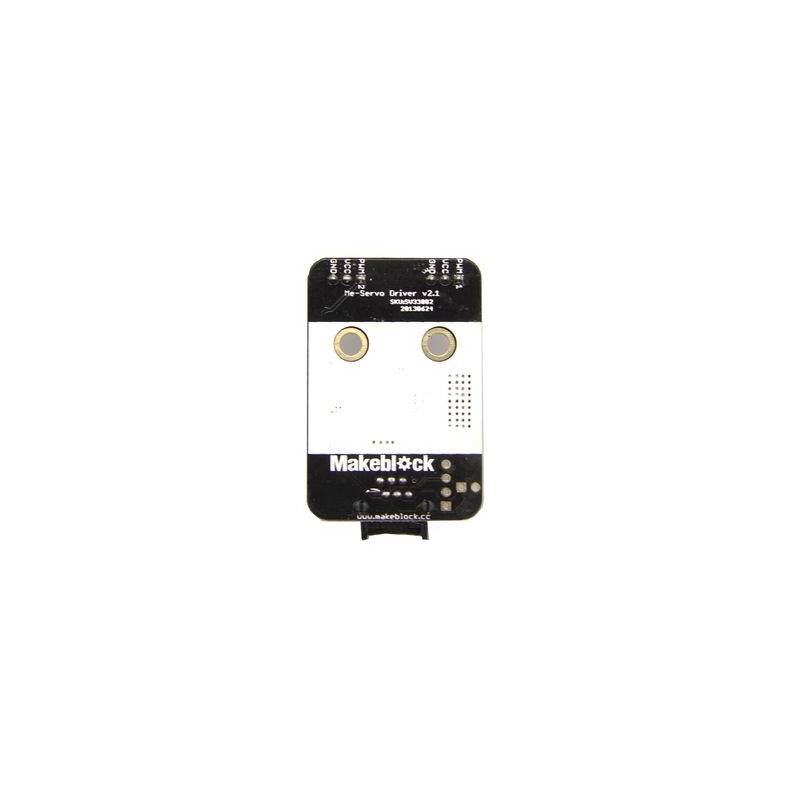

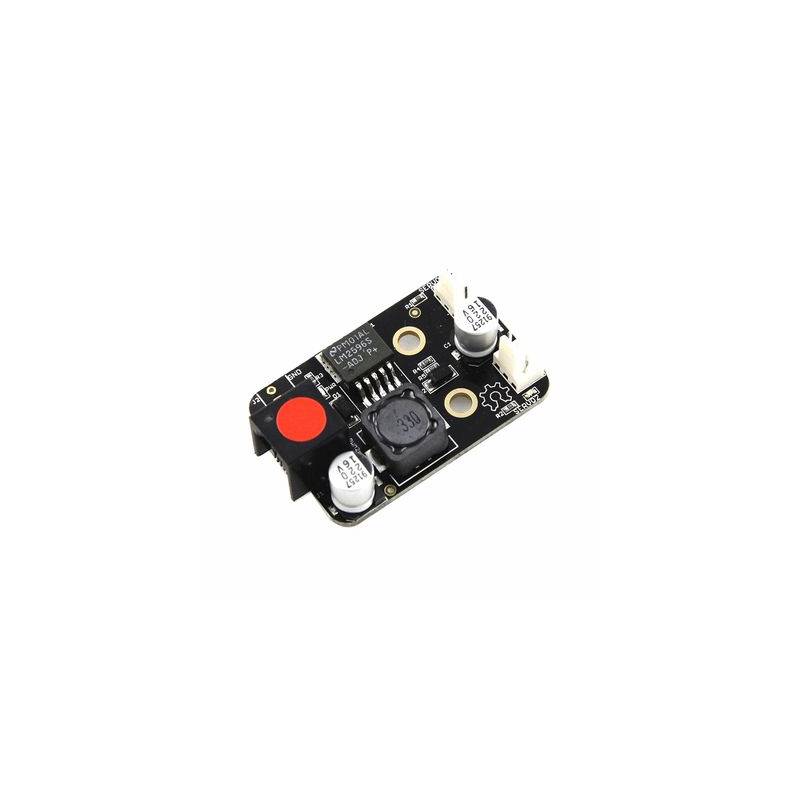

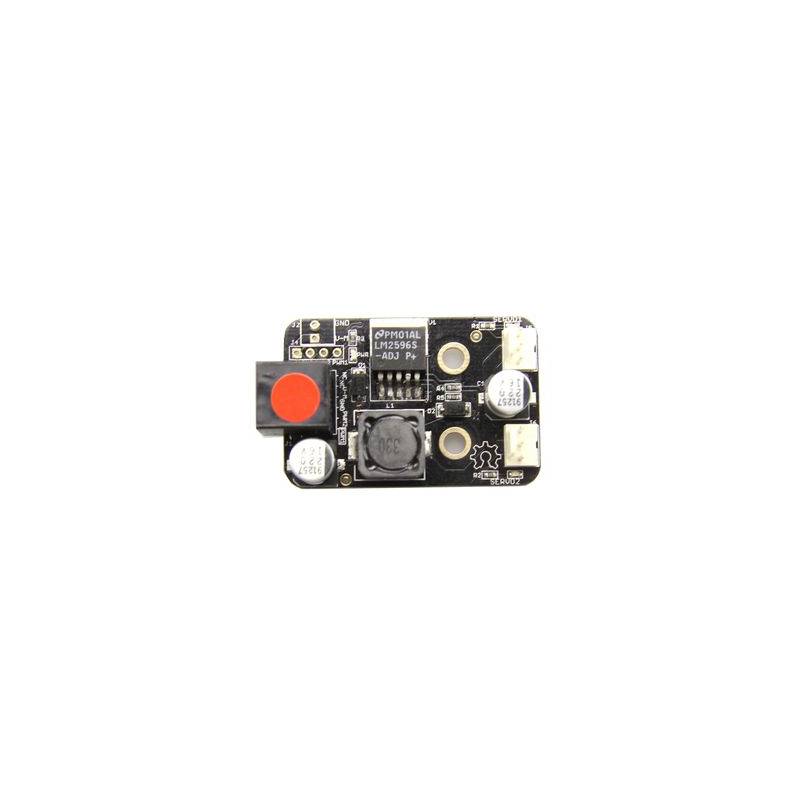

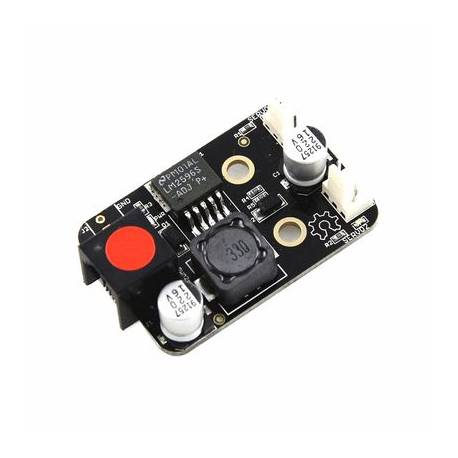

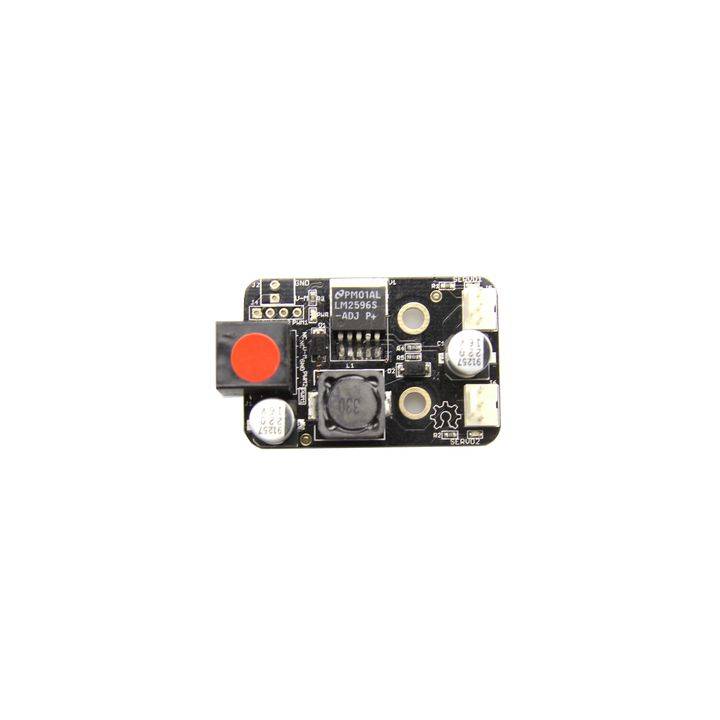

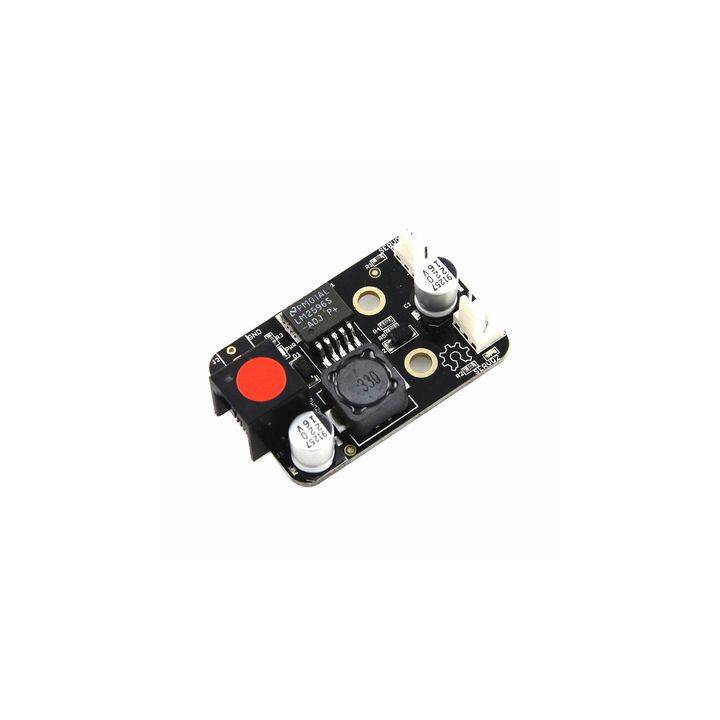

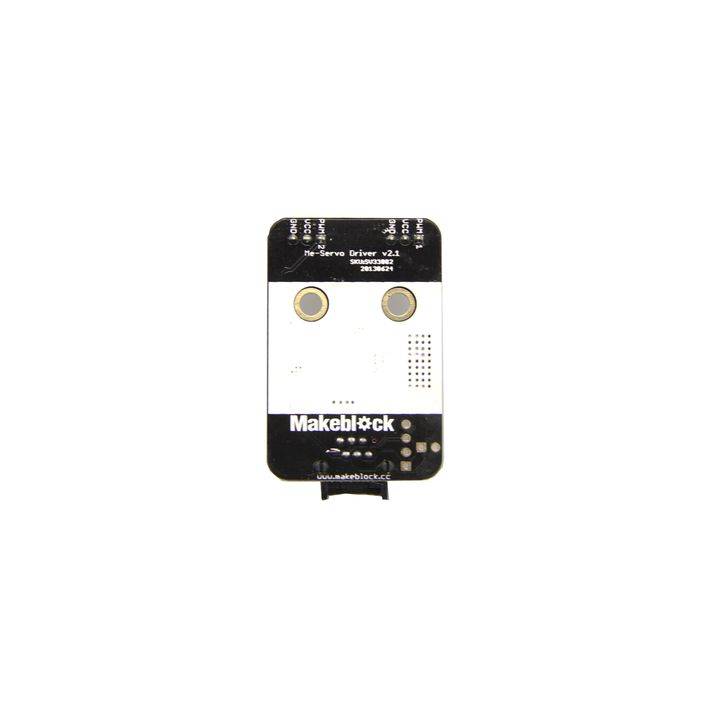

Contrôleur Dual Servo Me V2.1

Description

Les modules de la série Makeblock Me sont conçus pour être facile à interconnecter et à programmer. Le contrôleur est compatible Arduino et chaque module Me est accompagné d’une librairie et d’exemples Arduino facilitant son intégration et sa programmation.

 Le module contrôleur de Servo Me peut contrôler deux servomoteurs.

Avec une connectivité RJ11, le signal et l’alimentation sont dans le même câble, ce qui simplifie son utilisation.

Avec son convertisseur DC-DC, la tension d’entrée est régulée pour convenir à l’alimentation des servomoteurs (6V), il n’est donc pas nécessaire de trouver une alimentation spéciale pour les alimenter.

Caractéristiques

• Convertisseur DC-DC intégré
• Alimentation 9-12VDC
• 2 sorties PWM pour controller 2 servos.
• La tension pour les servomoteurs est régulée à 6V
• Fourni avec une librairie Arduino
• Protection contre la surintensité
• Câblage facilité avec la connectique RJ11
• Tag rouge compatible avec la Shield de base Me
• Pins à espacement standard de 2.54mm
• Trous de montage M4 à intervalle de compatible avec les profilés Makeblock
• 3 LEDs indicatrices pour le statut et le debug

Dimensions: 3.2cmx4.8cm

Documents

• Schématique
• Fichier Eagle
• Librairie Arduino
• Code d’exemple

Pour plus d’informations sur le produit, vous pouvez visiter la page wiki  de Makeblock.

Pour toute question technique, vous pouvez vous exprimer sur le forum de Makeblock.
