EasyDriver: Contrôleur de moteur pas à pas

Description

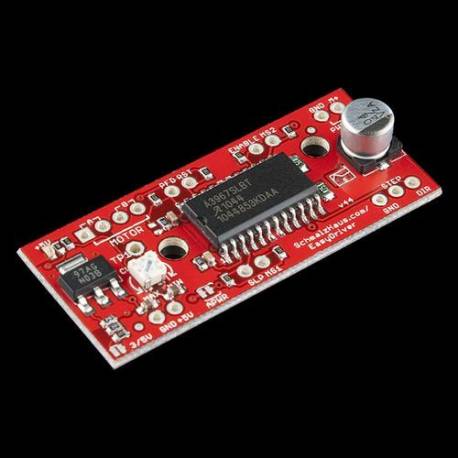

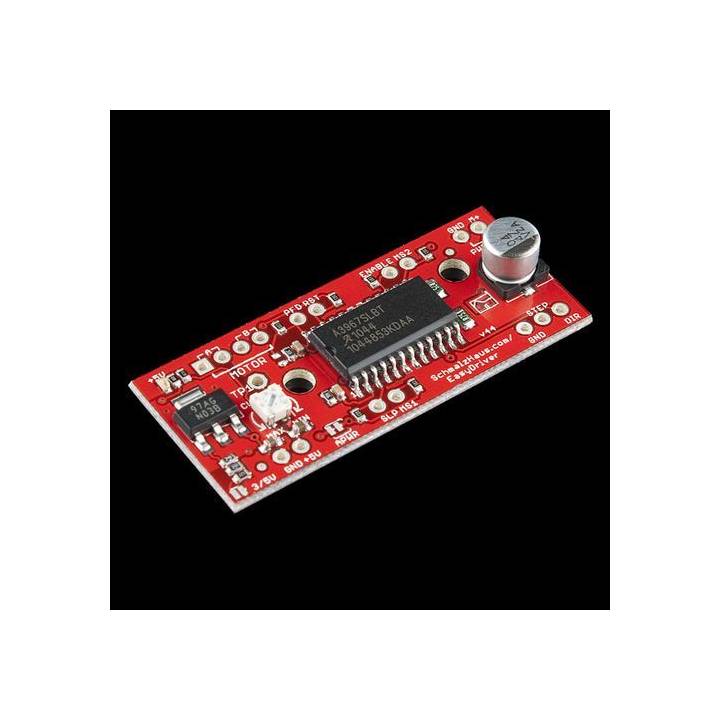

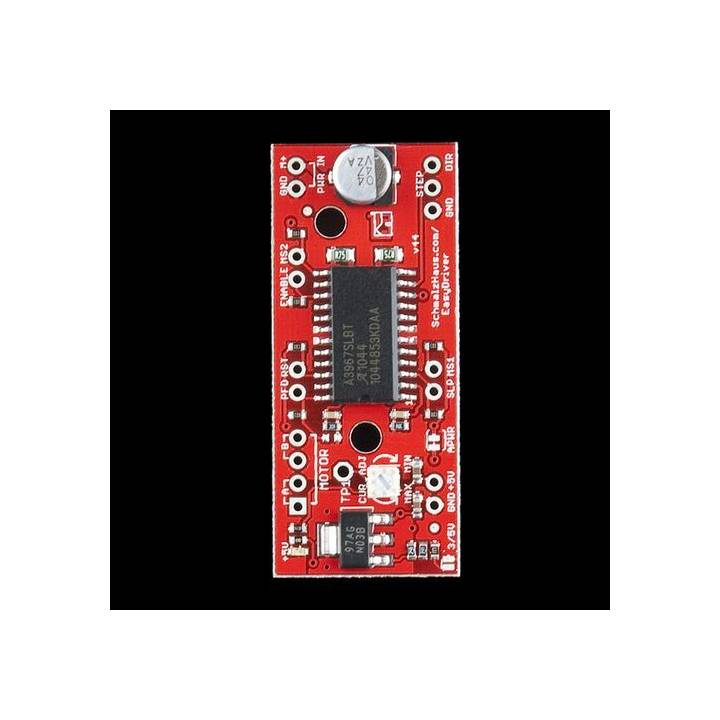

L'EasyDriver est un contrôleur de moteur pas à pas très simple à utiliser. Il est compatible avec tout ce qui peut produire une impulsion numérique de 0 à 5 volts (ou une impulsion de 0 à 3,3 volts si vous soudez le SJ12 fermé sur l'EasyDriver). L'EasyDriver peut être alimenter par une tension de 7 à 30 volts, il est donc capable de s'adapter au besoin en tension du moteur pas à pas auquel il est connecté.

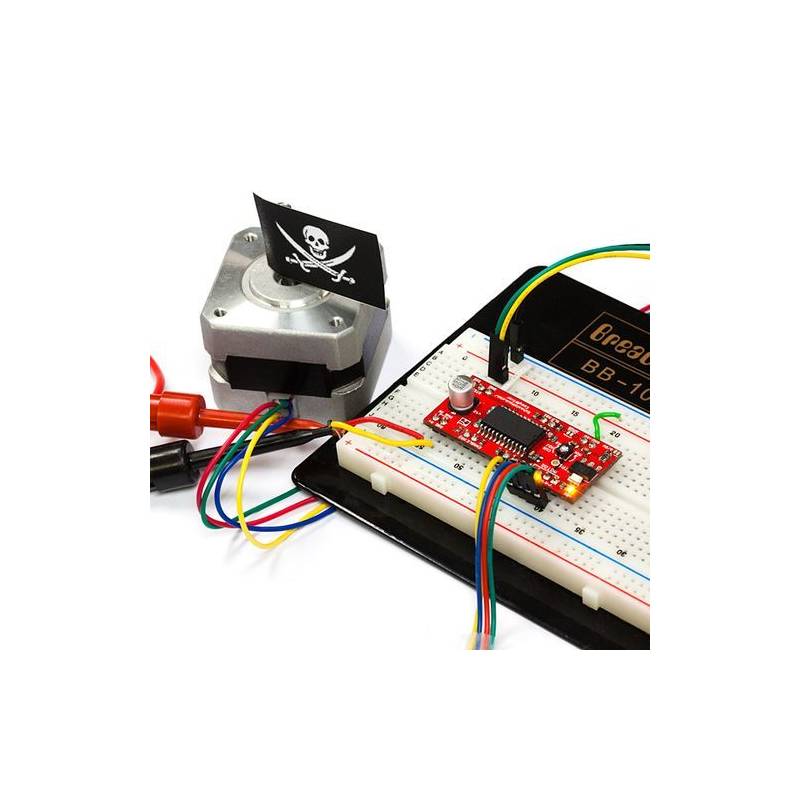

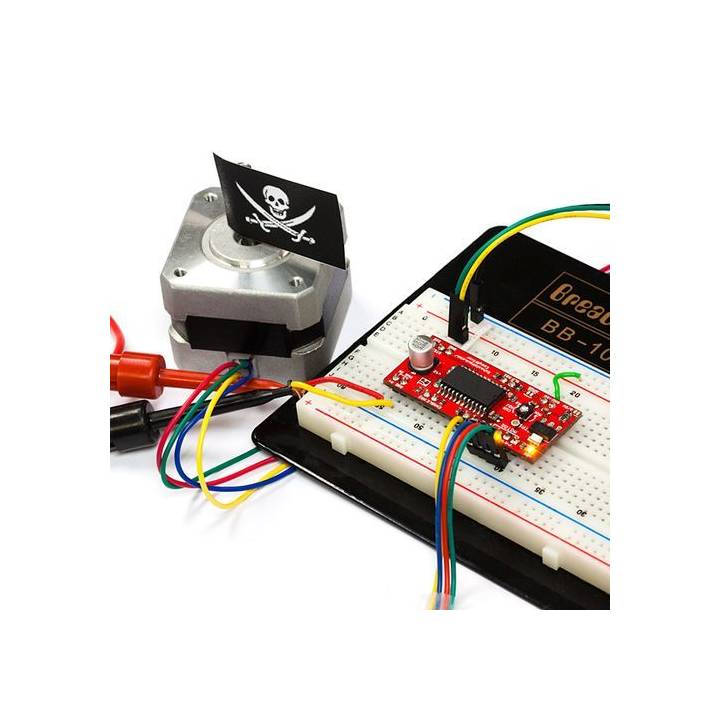

L'EasyDriver possède un régulateur de tension qui peut être réglée à 5 ou 3,3 volts. Connectez un moteur pas à pas 4 fils et un microcontrôleur, et vous pendrez le contrôle avec précision d'un moteur !

L'EasyDriver peut piloter des moteurs bipolaires à 4, 6 ou 8 fils.

Sur cette version (v4.4), l'erreur d'ajustement du réglage min/max a été corrigé.

Il s'agit de la dernière version de l'EasyDriver V4 conçue par Brian Schmalz. Elle offre beaucoup plus de flexibilité et de contrôle sur votre moteur pas à pas par rapport aux anciennes versions. Les broches du A3967 de la sélection du micropas (MS1 et MS2) ont été mises à disposition permettant ainsi des ajustements de la résolution des micropas. Les broches de mise en veille et de validation sont également rendu disponible pour une utilisation ultérieur.

Remarque : Nous vous recommandons de ne pas brancher ou débrancher un moteur pendant qu'il est sous tension, cela causerait des dommage irréparables sur l'IC A3967.

Information : Ce produit est issu d'une collaboration avec Brian SCHMALZ. Une part de chaque vente lui reviendra pour le support technique et la poursuite du développement.

Caractéristiques

• Pilote micropas A3967
• Broches MS1 and MS2 pour un réglage complet de la résolution du pas à un demi, un quart ou au 8ème (par défaut huitième)
• Compatible avec moteurs pas à pas à 4, 6 et 8 fils
• Commande de courant réglable de 150mA/phase à 750mA/phase
• Gamme de tensions de 7 à 30 volts. Plus la tension est élevée, plus le couple est élevée.

Documentations

• Schématique
• Fiche technique A3967
• Site EasyDriver
• Exemple du Tutoriel Arduino (en portugais)
• Tutoriel Bildrl
• Guide de démarrage rapide
