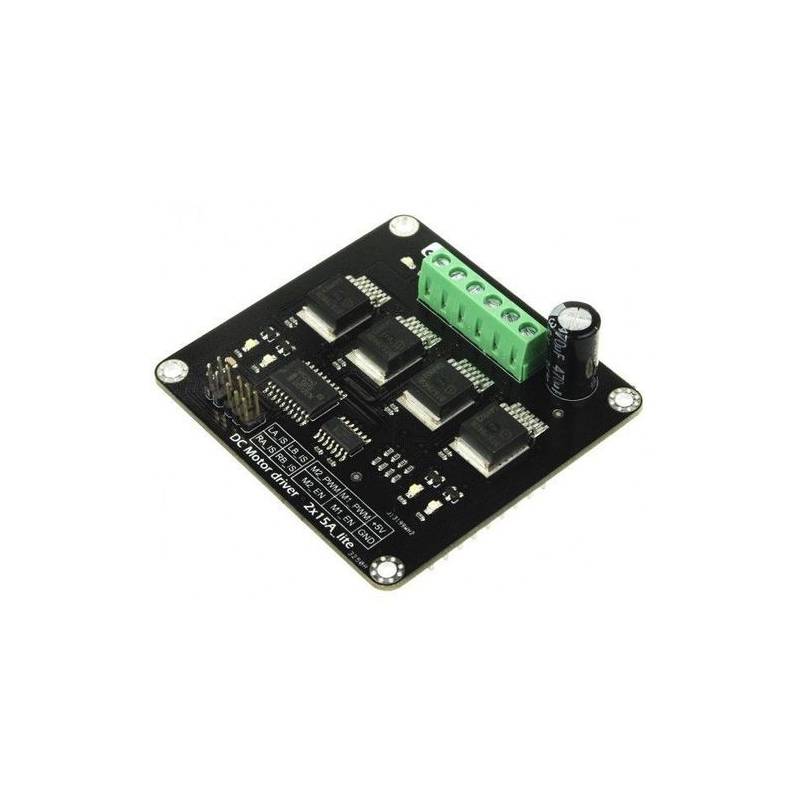

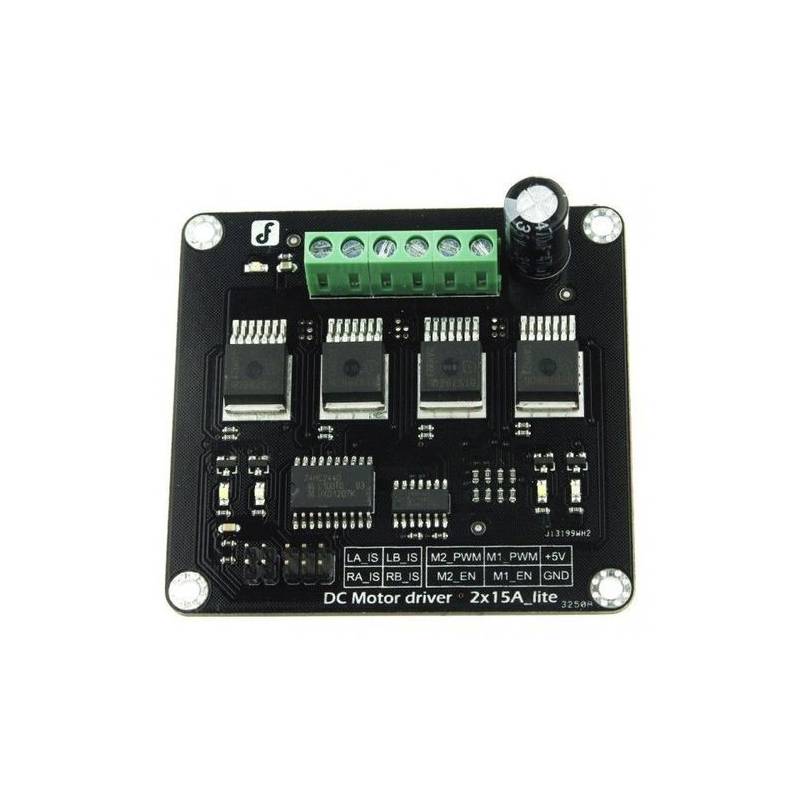

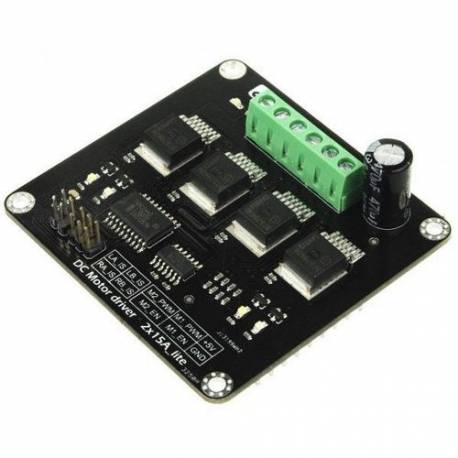

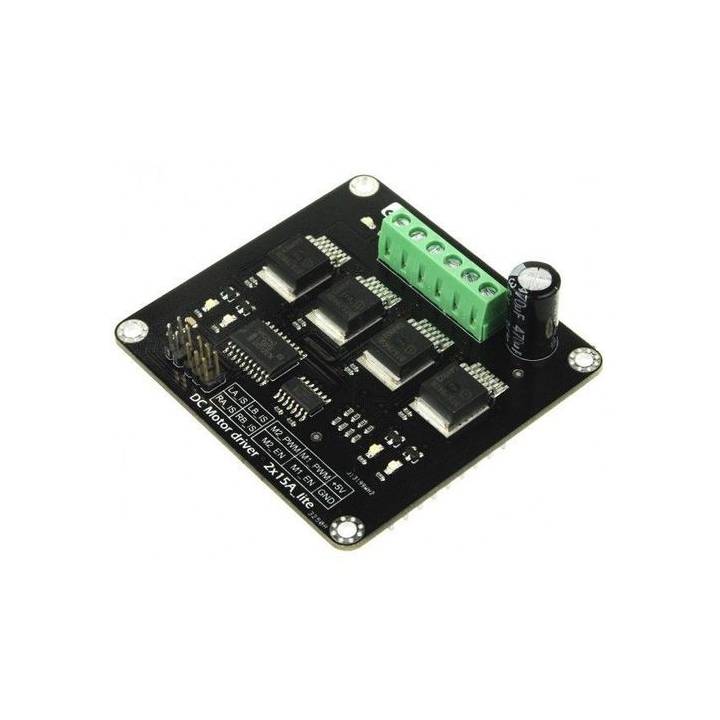

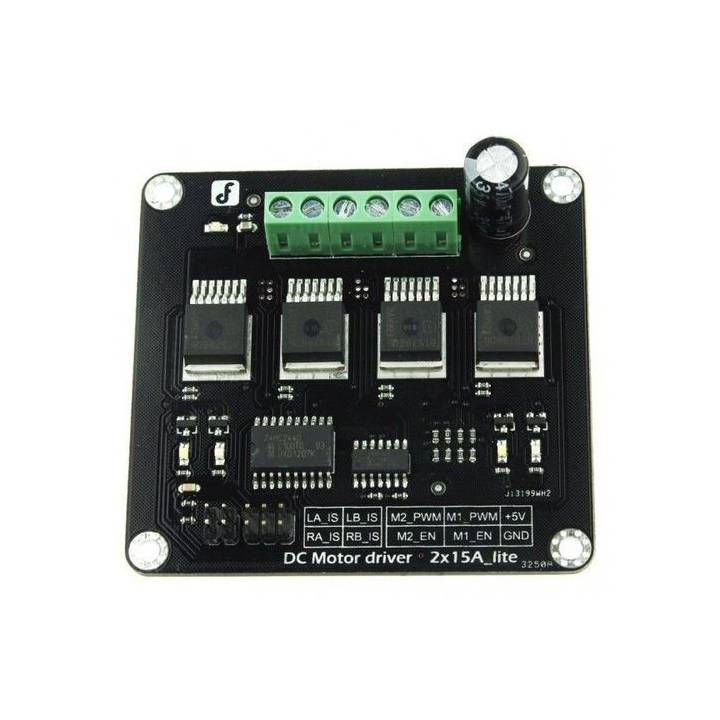

Carte contrôleur Moteurs DC 2×15A

Name: Carte contrôleur Moteurs DC 2×15A
Brand: DFROBOT
SKU: DRI0018

Ce contrôleur de moteurs DC dispose de deux voies supportant un courant max de 15A sous 13.8V avec un courant de pic de 20A. Il peut être utilisé pour des robots 2 et 4 roues surpuissants.

Carte contrôleur moteurs DC 2 x 15 A

Introduction

Ce contrôleur de moteurs à courant continu peut être utilisé sur les plates-formes de robots mobiles 2 à 4 roues, de robots de combat, et de voitures intelligentes pour alimenter les pompes, les ventilateurs électriques, les convoyeurs, etc... Ce module utilise 4 circuits de commande haute performance et à haute capacité en courant - BTS7960 avec les fonctions d'anti court-circuit, de protection contre la surchauffe et les surtensions.

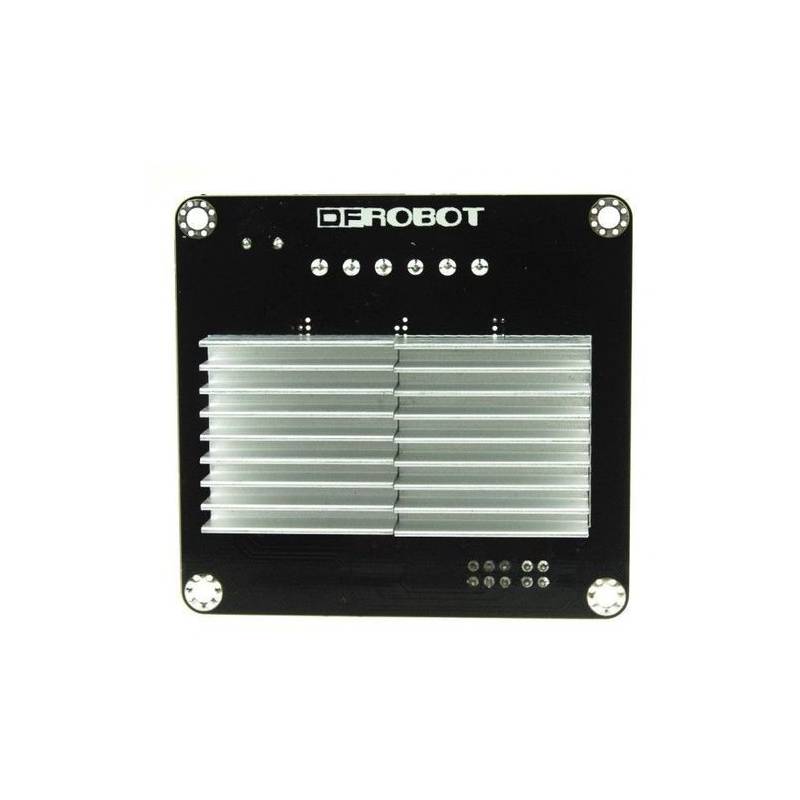

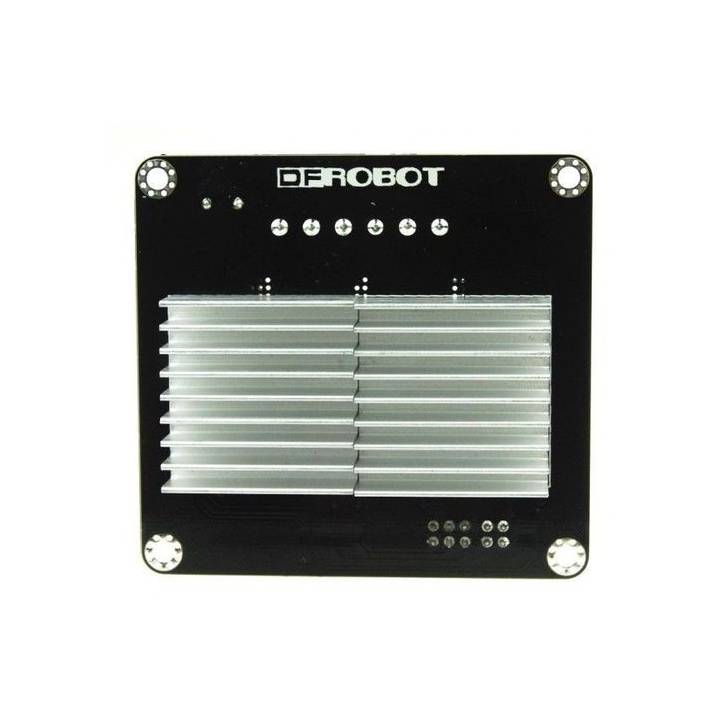

On peut contrôler 2 moteurs en même temps avec seulement 4 E/S numériques. 2x 15A max (à 13,8 V) max de courant de sortie, il possède une bonne réactivité aux accélerations et freinages. Quatre leds indicatrices sont prévues pour le débogage facile et pratique sans moteur. Il y a deux dissipateurs themiques à l'arrière du module afin de fournir le refroidissement pendant des périodes prolongées de forte puissance en état de fonctionnement. Ce module DC Motor Driver est directement compatible avec Arduino.

Application

Moteur à courant continu conducteur
4 roues motrices haute puissance - plate-forme de robot mobile
Robots de combats
Pompes
Ventilateurs électriques
Convoyeurs

Spécificités

Tension d'entrée : 4.8-35V
Courant de sortie maximal : 15A@13.8V par canal
Courant de sortie crête : 20A@13.8V par canal
Capacité PWM jusqu'à 25 kHz
Interfaces : 4 digital IO (2 sorties PWM incluses)
Mode de conduite : puissance élevée double pont en H conducteur
Autres spécificités
- Isolation galvanique pour protéger le microcontrôleur
- Deux fonctions de détection actuelles de diagnostique
- Un court-circuit, une surchauffe et une protection contre les surtensions
Dimensions: 73x68x14 mm
