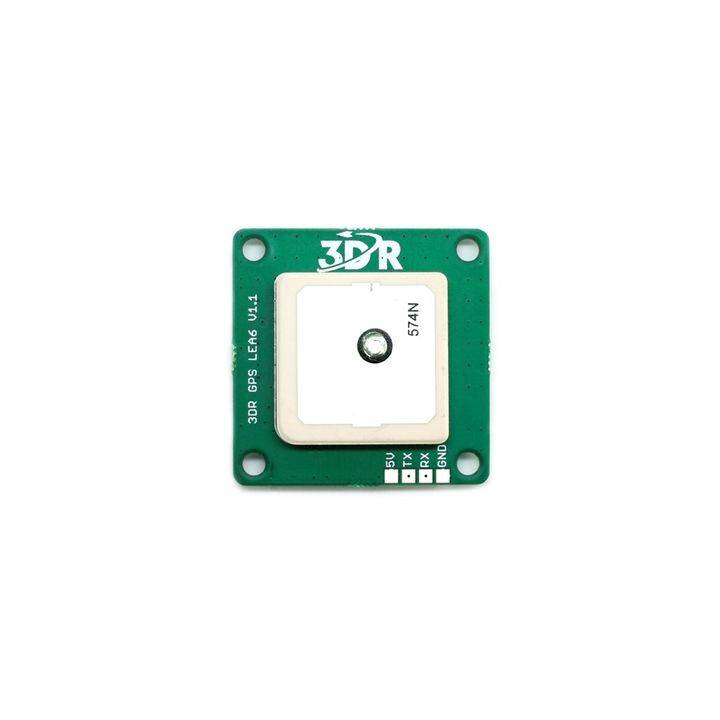

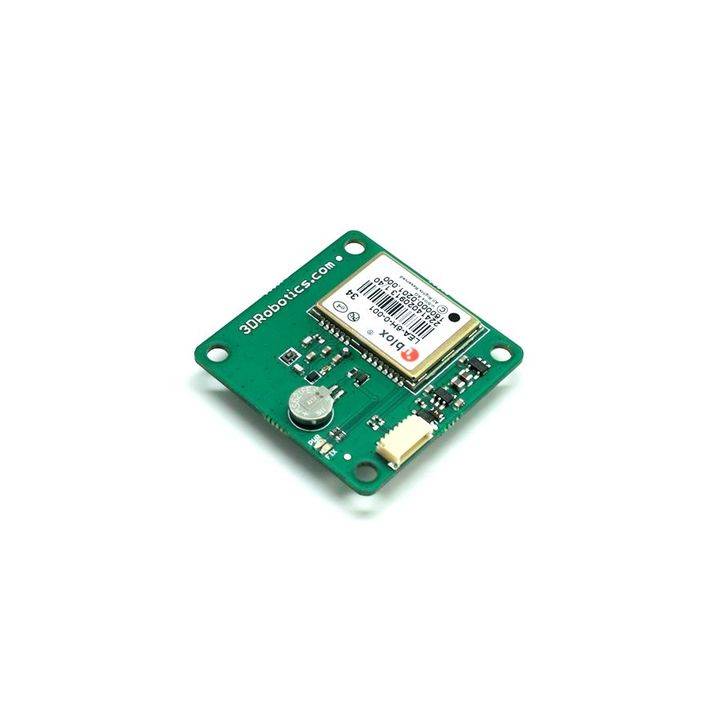

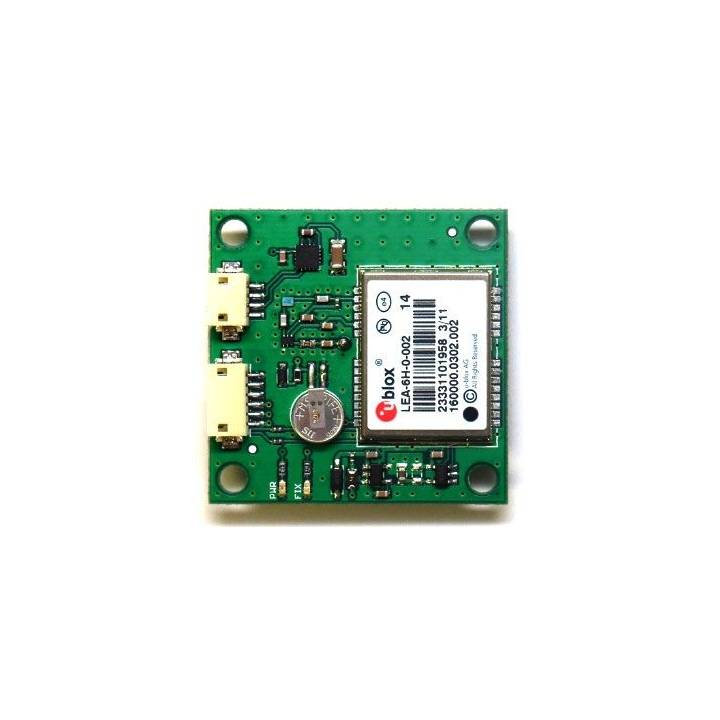

GPS 3DR uBlox LEA-6

Description

C'est un excellent module de GPS, qui surpasse de manière significative ses concurrents  grâce à l'antenne et son chipset de dernière génération. Il est recommandé pour les multicopters et les rovers en particulier, où l'exactitude du GPS est primordiale. Il dispose de circuits actifs pour le patch d’antenne en céramique, d’une batterie de secours rechargeable pour les resets à chauds, et  une EEPROM I2C pour le stockage de la configuration. Il est préconfiguré pour l'usage de l’ArduPilot APM1, et le fichier de configuration est disponible dans sa repository.

Le GPS 3DR uBlox LEA-6 est particulièrement bien adapté pour l'utilisation des cartes Ardupilote APM1 et APM2.5.

Dispositifs et caractéristiques

• module ublox LEA-6H
• Taux de mise à jour de 5 hertz
• Patch antenne céramique 25 x25x4mm
• Filtre LNA et SAW
• Batterie rechargeable lithium 3V
• Régulateur 3.3V à faible bruit
• EEPROM I2C pour le stockage de configuration
• Indicateur LED de puissance et de difficulté
• Connecteur  JST 6 Pins ArduPilot Mega APM1
• Connecteurs RX, TX, 5V et GND

Dimensions

• taille totale de 38 x 38 x 8.5 millimètres
• Poids: 16.8 grammes.

Documents

• Fichiers Eagle
• Série ublox LEA-6
• Patch céramique Tagloas
• Maxim LNA
• Epcos SAW filter
• Schéma dimensionnel
