Kit mécanique de translation linéaire

Description

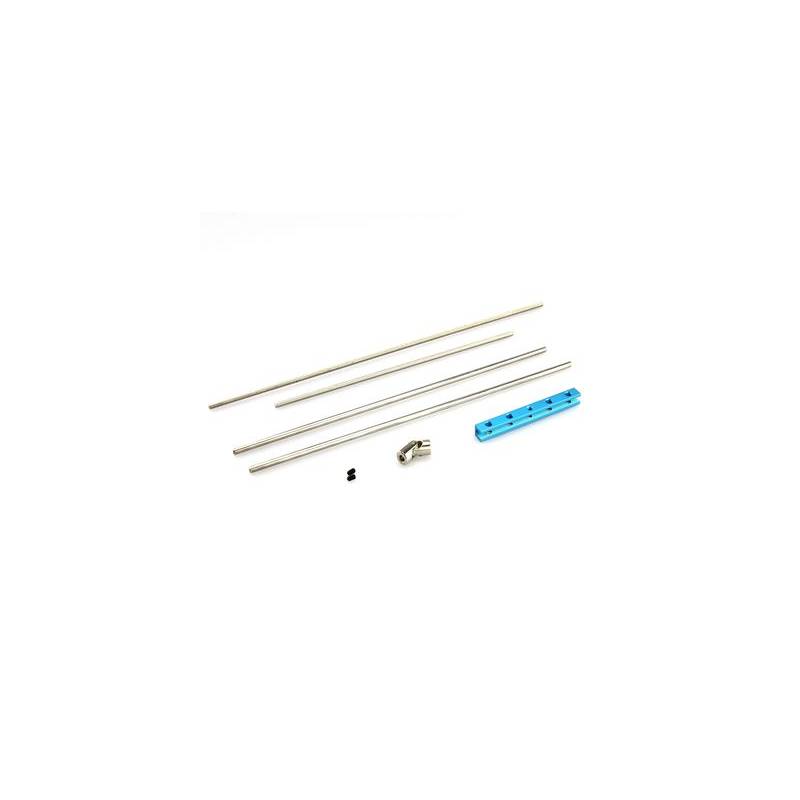

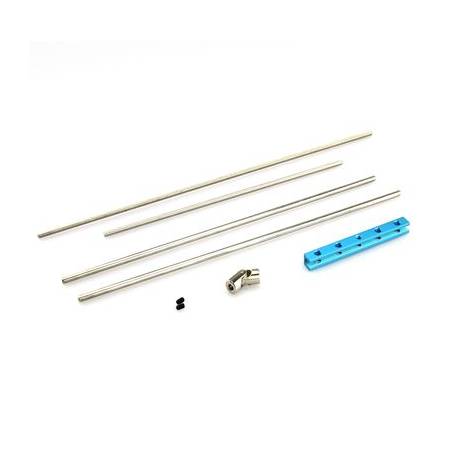

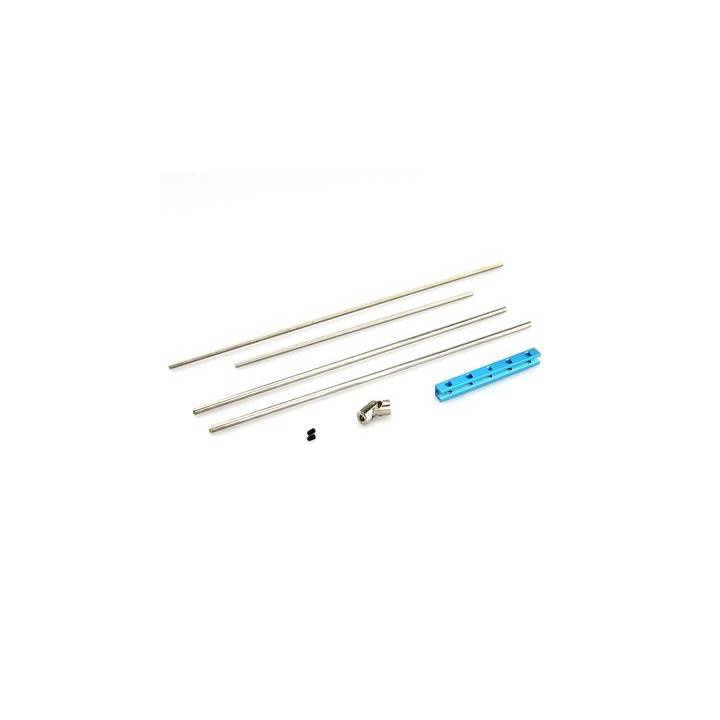

Ce pack contient 2 tiges filetées, deux arbres de transmission linéaire, un accouplement universel et un profilé support pour arbre de transmission linéaire.

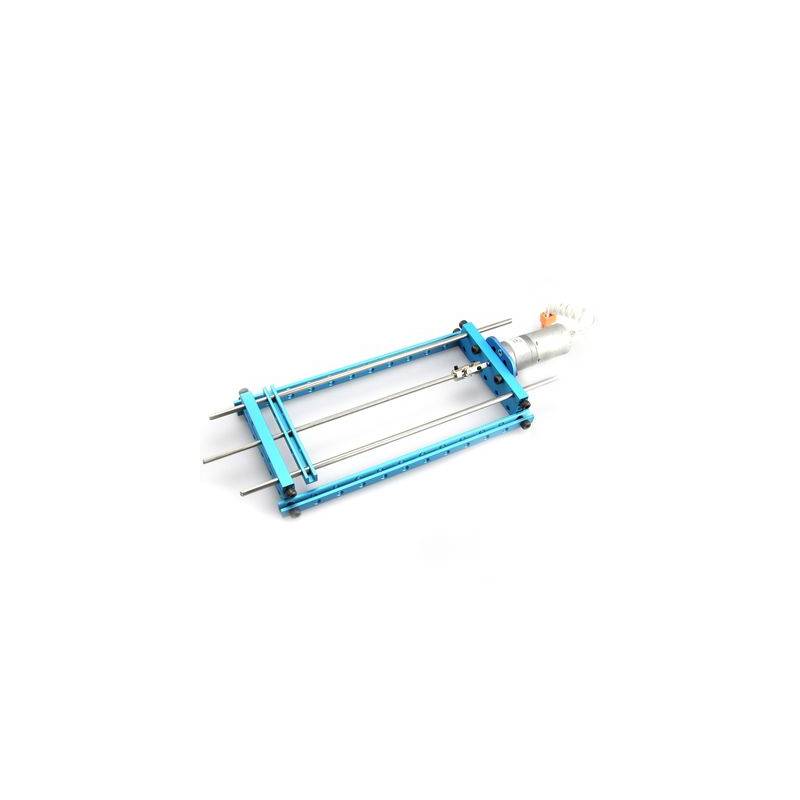

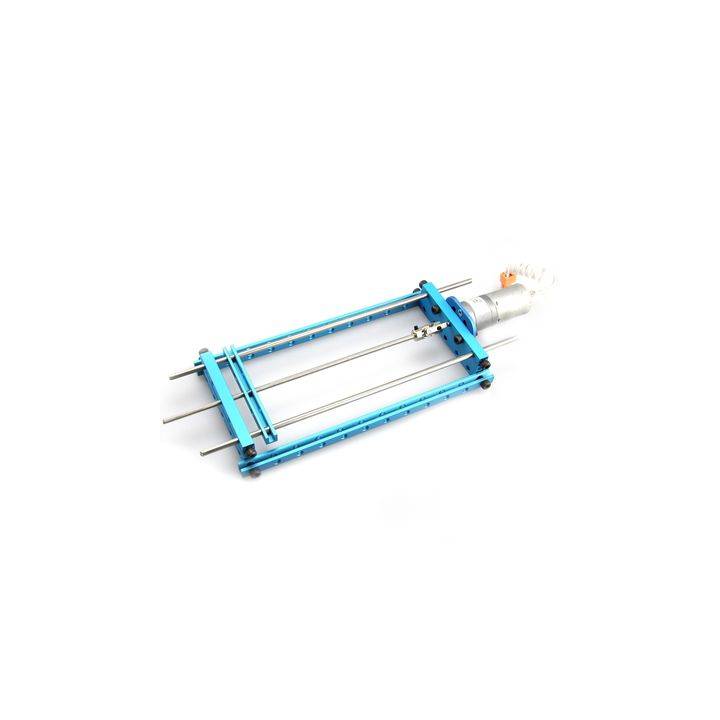

NB: les autres profilés et moteurs de la dernière photo ne sont pas inclus

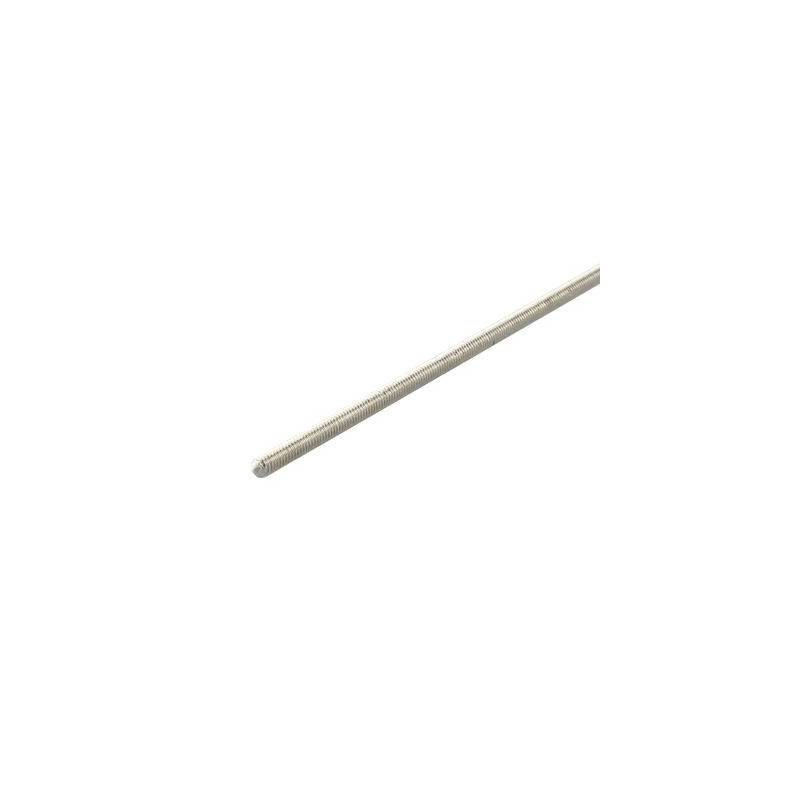

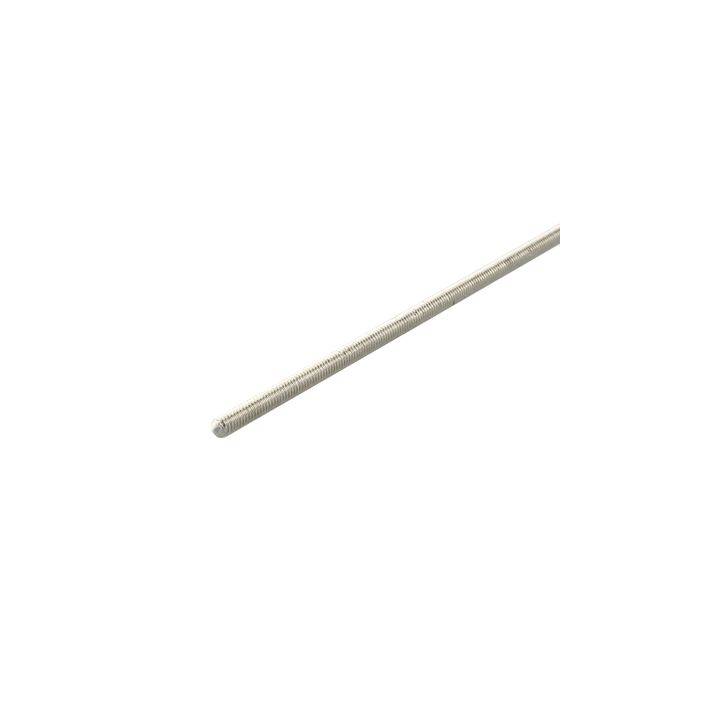

Tiges filetées M4x192mm et M4x280mm

Caractéristiques

• Faite d’acier, plaqué en zinc.
• Dimension: 192mm et 280mm

Dessins avec dimensions (mm)

Arbre à transmission linéaire 4x288mm

Caractéristiques

• Faite d’acier inoxydable
• Peut-être utiliser avec les pièces mécaniques disposant de trous de 4mm. Compatible avec profilé support pour arbre de transmission linéaire
• Longueur: 288mm

Dessins avec dimensions (mm)

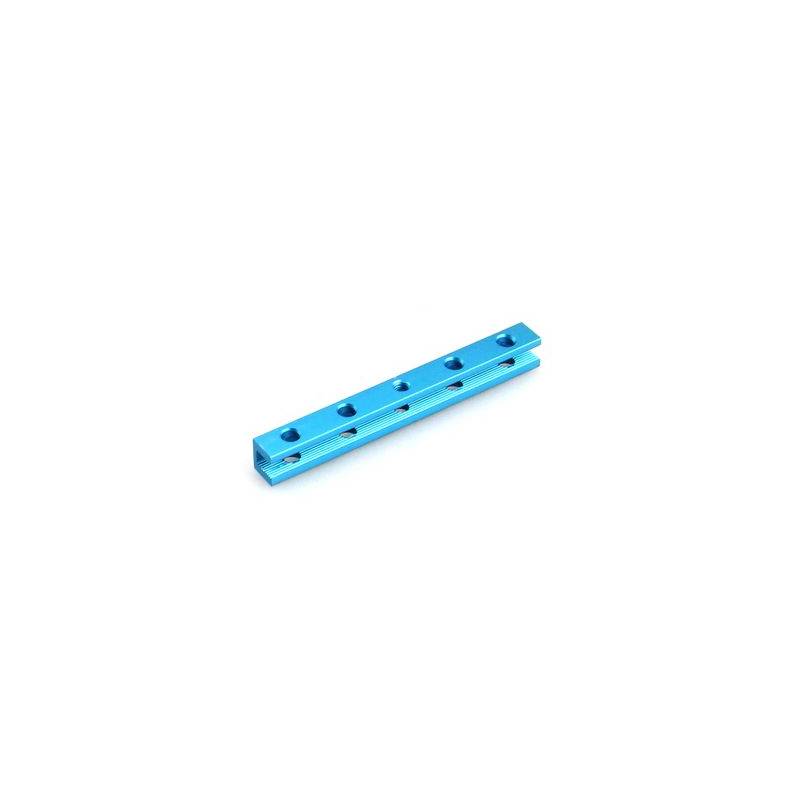

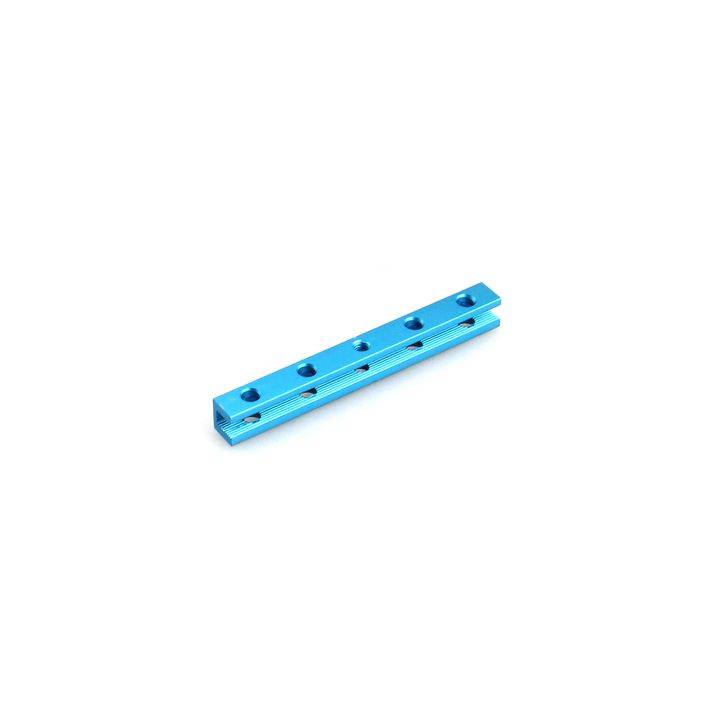

Profilé support pour arbre de transmission linéaire

Caractéristiques

• En aluminium 6061 extrudé à surface anodisée. Excellente résistance à la pression et à la torsion.
• Avec trous filetés an centre compatible avec les tiges filetées M4 fournies.
• D’autres trous sont prévus pour recevoir les arbres de transmission de 4mm.
• Des supports filetés permettent un assemblage simple et modulaire.
• Section 8x8mm, longueur: 80mm.

Dessins avec dimensions (mm)

Accouplement universel 4x4mm

Caractéristiques

• Matériel: Acier inoxydable
• Angle de deviation maximum: 45°
• dimensions: Diamètre:9 x M3 x Longueur: 22mm
• 2 vis sans tête incluses.

 Dessins avec dimensions (mm)

Contenu du kit

1x  Tige filetée M4x192mn

1x  Tige filetée M4x280mm

2x  Arbre à transmission linéaire 4x288mm

1x  Profilé support pour arbre de transmission linéaire

1x  Accouplement universel 4x4mm

2x  Vis sans tête M3x5
