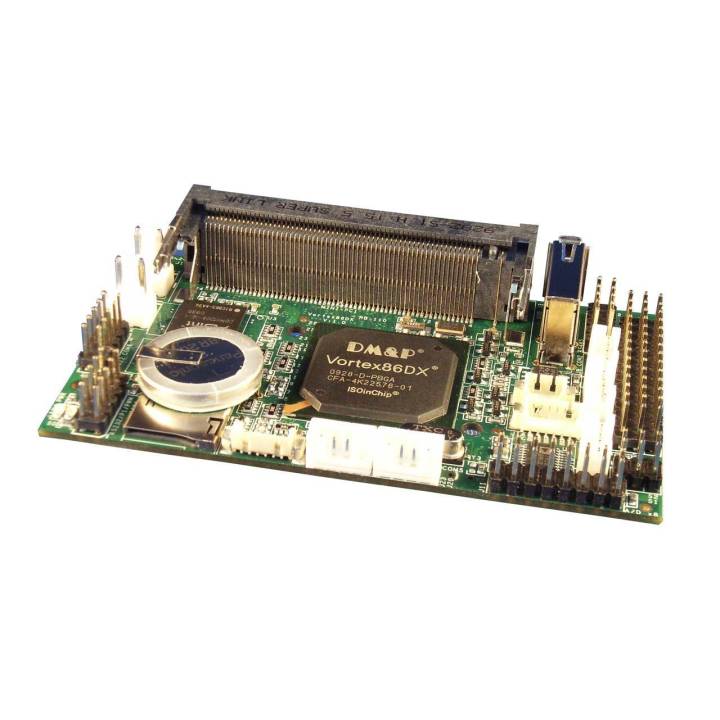

Carte linux RoBoard RB-110

Name: Carte linux RoBoard RB-110
Brand: DM&P
SKU: DMP001

L' ordinateur monocarte ou SBC: Single Board Computer RoBoard RB-110 est un système embarqué puissant dédié aux applications robotiques, compatible Windows, Linux et DOS.

Présentation

La RoBoard RB-110 de DM&P est un ordinateur monocarte avec des caractéristiques exceptionnelles:

Puissant système embarqué dédié aux applications robotiques
Basé sur un Vortex86DX, processeur 32bits x86 1000MHz avec 256MB de DRAM
Ports série ultra rapide (FTDI-FT2232HL intégré).
Compatible avec Windows, Linux and DOS
Libraries Open Source C++ pour les fonctions I/O (capteurs, actuateurs, moteurs etc.)
Une solution parfaite pour l'environnement de développement Microsoft Robotics Studio
Dimensions réduites: seulement 96 x 56 mm
Protection contre les surtensions

Accessoires

Câbles pour RB-110 (COM ports, LAN, I2C and A/D cable)
MiniPCI-VGA: Carte vidéo Mini PCI de development (Téléchargez les spécifications)
Mini-PCI-WLAN-Card : Carte Wifi Mini PCI

RoBoard RB-110

Spécifications de la RoBoard RB-110

Modèle	RB-110
Processeur	DM&P Vortex86DX
BIOS	AMI BIOS
Mémoire	256MB DDR 2 onboard
port série rapide	UART Hi-Speed FTDI FT2232HL
Convertisseur A/N	Analog Devices AD-7918 10-bit
Interface E/S	slot Micro SD x1 **supporte les SHDC classe 2,4,6 SDHC toute capacité port USB x 1 (USB 2.0)

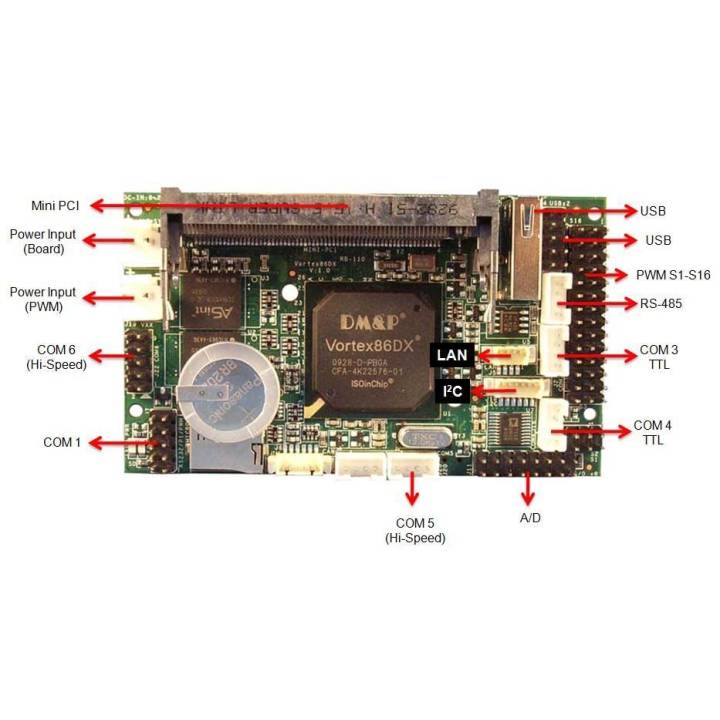

Connecteurs	16x connecteurs PWM 2.54 mm 3-pins (Servomoteurs,...) 1x connecteurs RS-232 10-pin 1x connecteur com série rapide 10 pins 2.54 mm (COM 6) 1x connecteur com série rapide 4 pins 2.0 mm (COM 5) 1x connecteur RS-485 4-pins 2.0 mm 2x connecteur TTL série 4-pins 2.0 mm 1x connecteur I2C 6-pins 1.25mm 1x connecteur A/N 16-pins 2.54 mm 1x connecteur USB 10-pins 2.54 mm 1x connecteur Ethernet LAN 4-pins 1.25 mm 1x connecteur JTAG 6-pins 1.25mm 1x connecteur Mini PCI Card 124-Pins 0.8mm 2x connecteur Alimentation 2 pins 3.96 mm
Consommation	+5V @ 400mA
Entrée Alimentation	DC 6V à 24V
Dimensions	96 x 56 mm
Poids	40g
Résolution	PWM : 20ns Serial : 115200bps - 750Kbps (COM 1, 2, 3,and 4) Hi-Speed Serial : up to 12Mbps (COM 5 & COM 6) I2C : 1Kbps ~ 3.3Mbps
Compatible O/S	DOS, Windows 98/ME, WIndows XP Windows Embedded CE 6.0 Windows XP Embedded, Windows Embedded Standard Linux distribution kernel 2.4.x, 2.6.x
