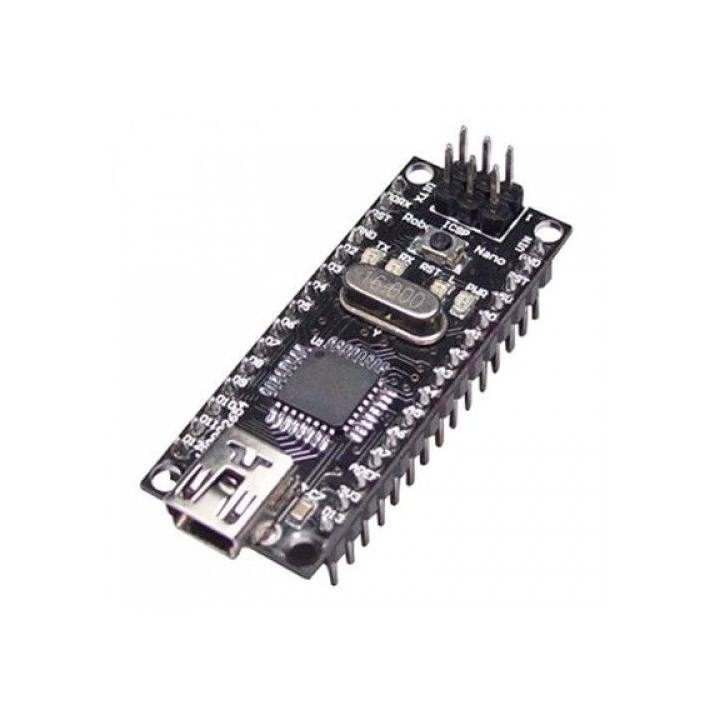

Module DFRduino Nano

Module DFRduino Nano

Description

• 100% compatible Arduino Nano
• Module à 30 broches montable sur plaque d'essai
• Fonctions Bibliothèque spécialisée pour la robotique
• Conçu pour les roboticiens, artistes, concepteurs et amateurs
• Basé sur la puce ATmega328

Le microcontrôleur USB DFRduino Nano est une version compatible avec la plaque d'essais du mini-Arduino avec USB intégré. Le Nano a tout ce que le Diecimila a (du point de vue électronique), avec davantage de broches d'entrée analogiques et une bretelle AREF de +5 V embarquée. Le Nano capte automatiquement l'alimentation électrique la plus puissante et y commute : il n'est donc plus nécessaire d'avoir recours à une bretelle de sélection de l'alimentation.

La configuration des broches du Nano fonctionne parfaitement avec la mini-étiquette ou l'étiquette de base (TX, RX, ATN, GND sur un côté, alimentation et mise à la terre de l'autre côté). Le microcontrôleur DFRduino Nano peut être alimenté via la connexion USB de type mini-B, une alimentation électrique extérieure de 6 à 20 V non régulée (broche 30), ou une alimentation électrique externe de 5 V régulée (broche 27). L'alimentation électrique est automatiquement sélectionnée sur la source de tension maximale. Ce package contient seulement le microcontrôleur.

Caractéristiques

• Réinitialisation automatique lors du téléchargement du programme
• LED bleue indiquant que l'alimentation est correcte sur la partie inférieure
• LED verte (TX), rouge (RX) et orange (L)
• Bretelle AREF de +5 V
• Puissance d'entrée de commutation/détection automatique
• USB de type mini-B pour la programmation et le moniteur de série (câble non fourni)
• Embase ICSP pour le téléchargement direct de programmes
• LED bleue indiquant que l'alimentation est correcte sur la partie inférieure
• DIP d'écartement de 0,25 cm standard (compatible avec la plaque d'essais)
• Interrupteur de réinitialisation manuelle

Documentations

Manuel
