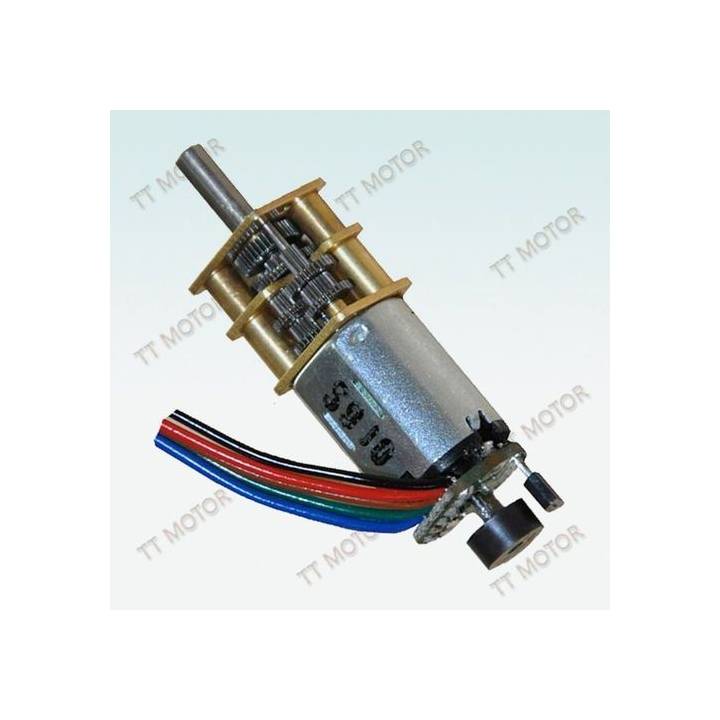

Motoréducteur 12 mm - 5V 298:1 avec codeur
Motoréducteur 12 mm - 5V 298:1 avec codeur

Motoréducteur 12 mm - 5V 298:1 avec codeur

TT MOTORS

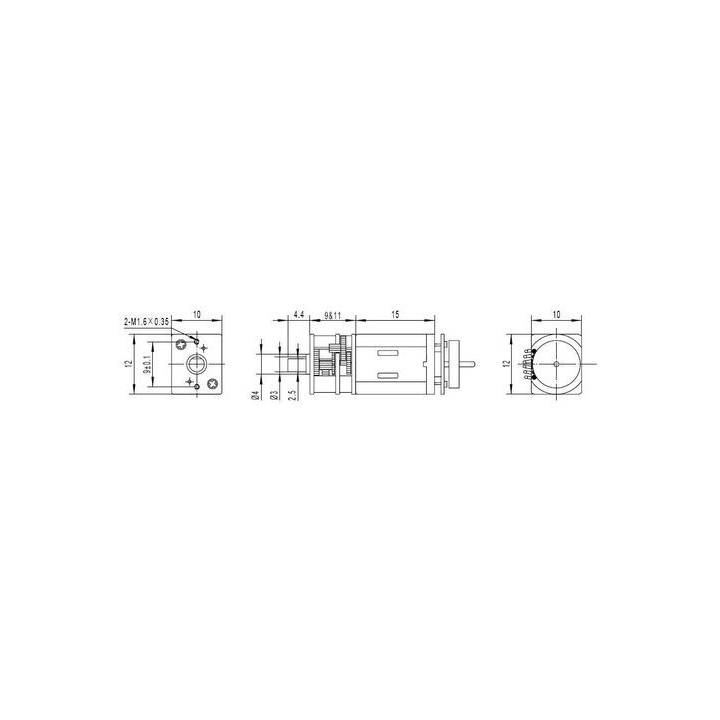

Ce motoréducteur 298:1 de 12mmx10mm de côté et de 24mm de long requiert du 5V en nominal mais accepte une plage de tension du 2 à 5V. Il fournit un couple de 2.10 Kg.cm à une vitesse de 50 tours/min, hors charge. Il dispose d'un codeur 12 pulses donc une résolution de 3576 pulses avec le réducteur.

Partager

Prévenez-moi lorsque le produit est disponible

Intéressé par ce produit ? Communiquez-nous votre adresse email et nous informerons dès qu'il est disponible pour passer commande



Motoréducteur 12 mm - 5V  298:1 avec codeur



Présentation

Ce moteur 5V a un diamètre de 12 mm. il supporte en entrée du 2V à 5V. Avec une réduction  de 298:1, il developpe un couple de 2.10 Kg.cm à une vitesse de 50 tours/min, hors charge .Il dispose d'un codeur 12 pulsations/tour donc une résolution de 3576 pulsations/tour avec le réducteur.

Pour sa fixation, nous vous conseillons le support micro-moteur.

Spécifications





Modèle
Tension
Hors charge
En charge
A l'arrêt
Plage
fct
V
Nominal
Vitesse
Courant
Vitesse
courant
Couple
Sortie
Torque
Courant
V
t/min
A
t/min
A
N.m
Kg.cm
w
N.m
Kg.cm
A
GM12-N20VA-EN
09220-298
2.0-5.0
5.0
50
0.040
40
0.15
0.045
0.45
0.35
0.200
2.10
0.52

Câblage



CouleurFonction
Noir Puissance moteur (A connecter au connecteur - du contrôleur)
Rouge Puissance moteur (A connecter au connecteur + du contrôleur)
Marron Alimentation codeur (3.5–20 V)
Vert Gnd codeur
Bleu Sortie codeur A
Violet Sortie codeur B

  • Marque
  • Référence
    GM12-N20VA-Encoder 09220-298
