Carte évaluation USB – Série FT232RL

 Conforme RoHS

Description

C'est une carte d’évaluation du fameux composant FTDI FT232RL pour la conversion USB en UART série. Aujourd'hui proposée avec un oscillateur et une EEPROM, ce composant FT232 est un impressionnant!

Désormais le Vcc (VCCIO) est relié(e) à un cavalier à souder de 3,3 volts. Vous avez la possibilité d’enlever ce cavalier et de connecter la broche Vcc à 5 volts ou à toute autre tension IO dont vous avez besoin. Pour avoir plus d'informations sur la façon de câbler la VCCIO au 5 volts, vous pouvez consulter ce mini tutoriel sur le forum SparkFun.

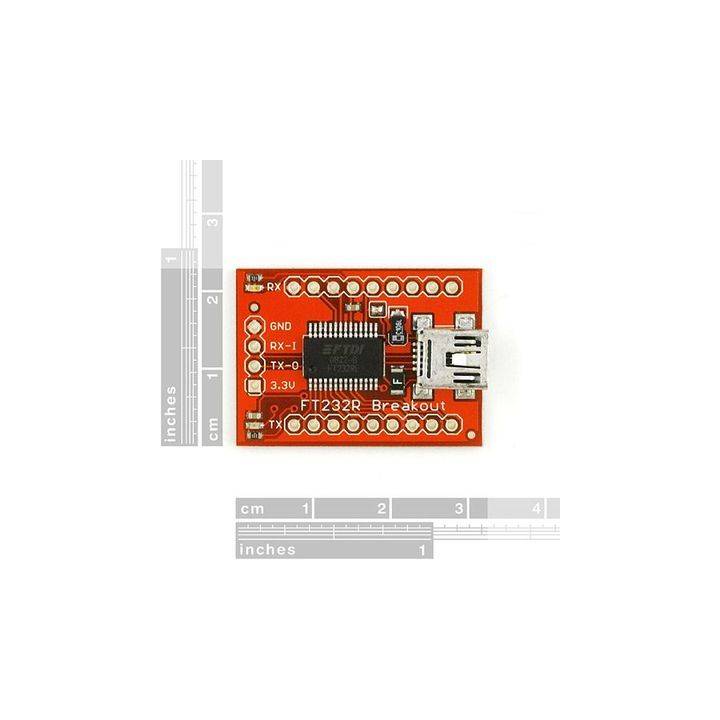

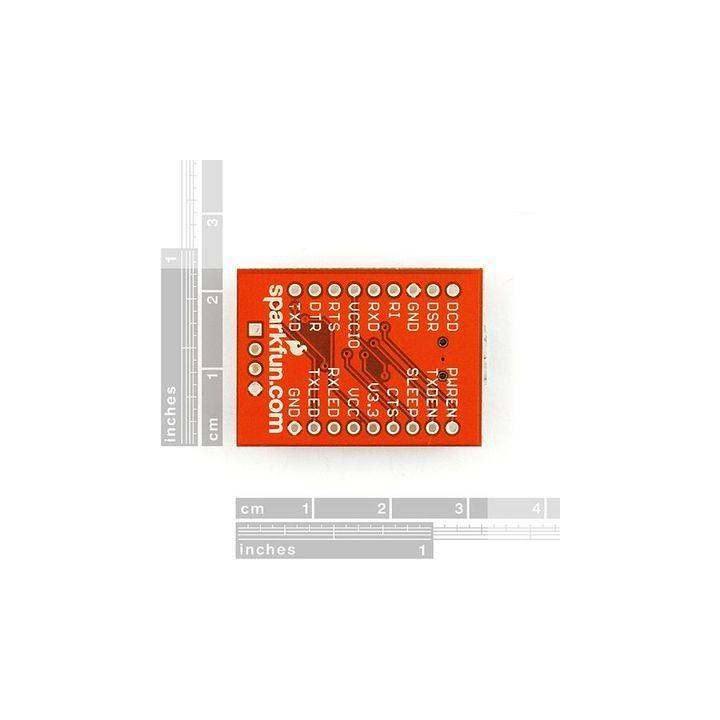

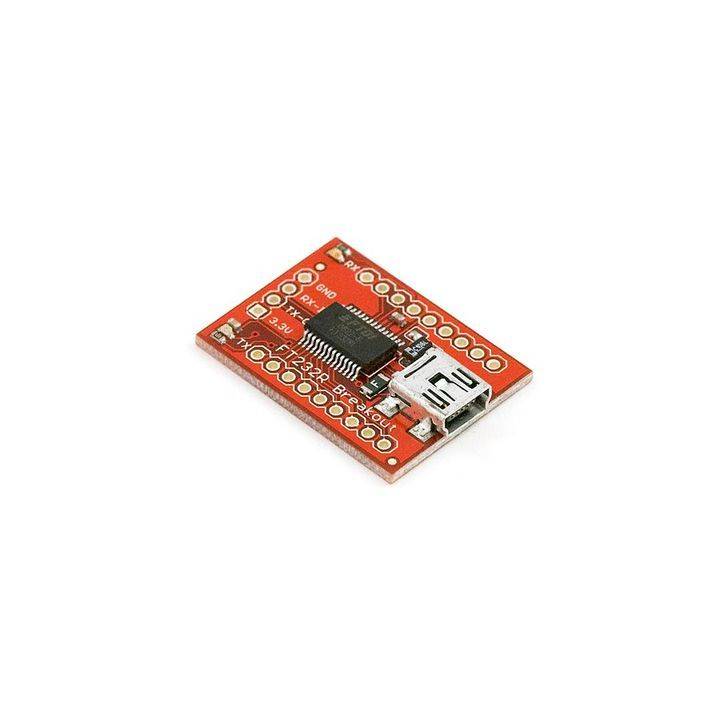

La carte est livrée assemblée comme affiché sur la photo.

Caractéristiques

• Implémentation complète du protocole USB v2.0
• Aucun cristal externe n'est nécessaire
• EEPROM interne pour l'identification la description du produit
• Pilotes pour Windows, Linux, et Mac OSX

• Dimensions: 0,9 x 1,25"

Documents

• Schémas
• Fichiers Eagle
• Fiche technique IC FT232RL
• FTClean (pour enlever les parasites/vieux ports)
• Pilotes
