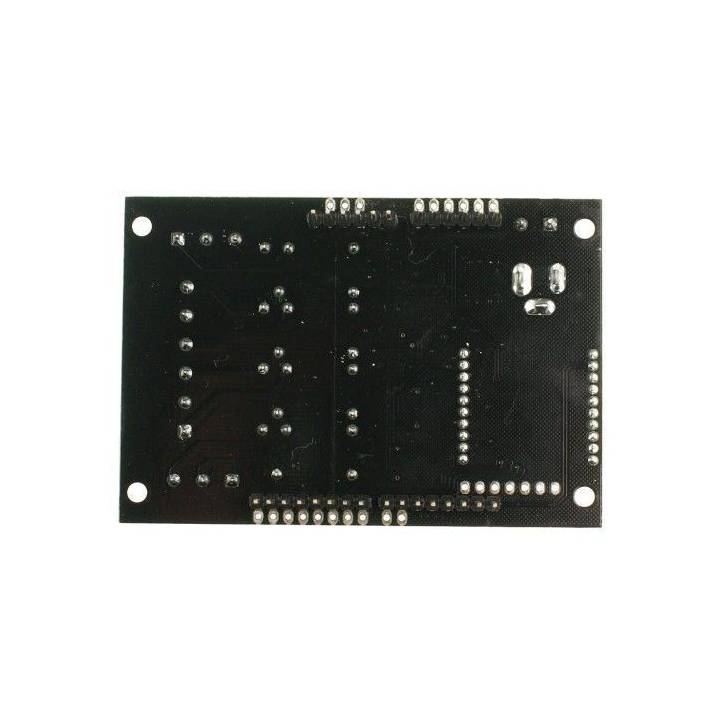

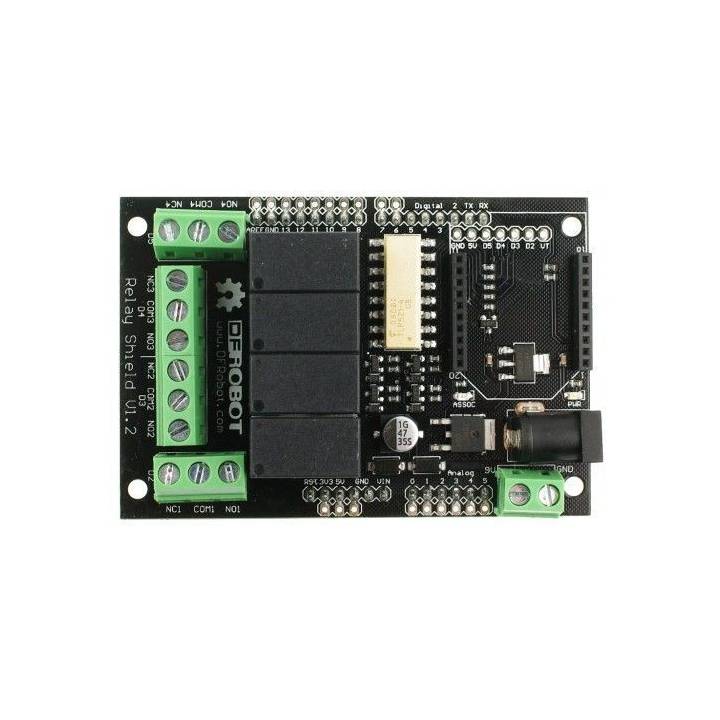

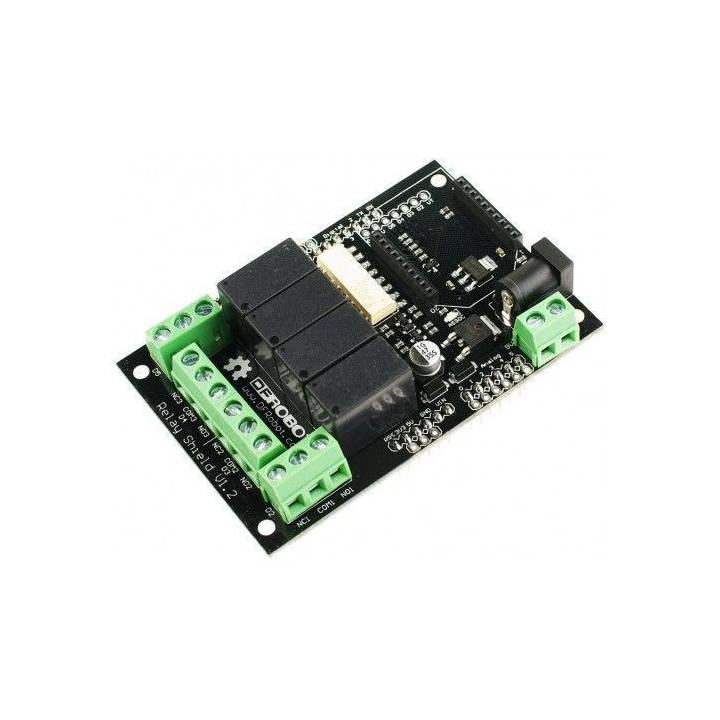

Carte d'extension Shield relais pour Arduino?

Introduction

La shield relais pour de DFRobot peut  contrôler jusqu'à 4 relais. La puissance maximum de commutation est de 90W en continue ou 360VA alternatif.

Cette carte d'extension peut être directement commander par une carte Arduino/DFRduino par l'intermédiaire des entrées/sorties numériques avec une alimentation externe de 9V.

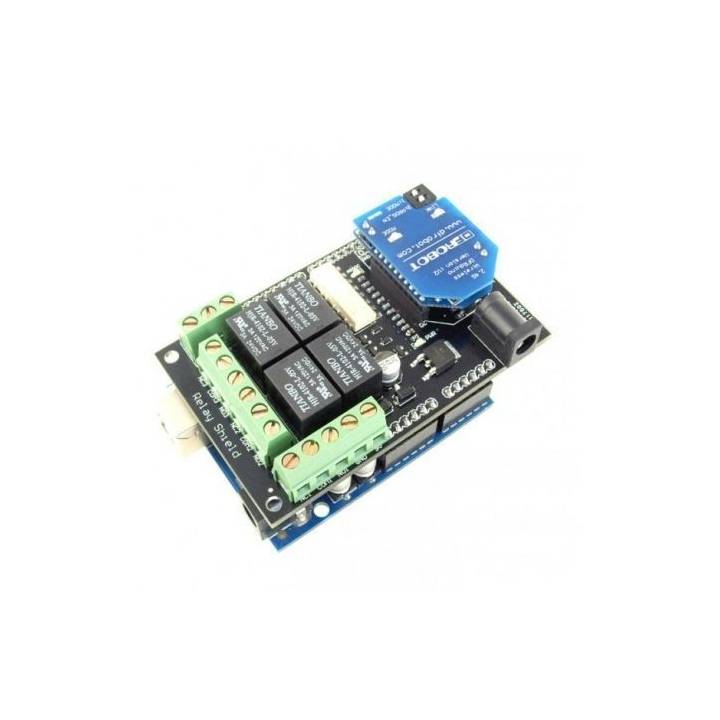

Avec son socket XBee intégré, elle peut être directement contrôlée via Xbee/bluetooth/WPM.  Cela en fait une solution idéale pour la Robotique et la Domotique.

Spécifications

• Jusqu'à 4 relais avec circuit optocoupleur
• Supporte 3A AC 120V / DC 24V
• Tension Max de commutation: AC 240V / DC 60V
• Courrant Max de commutation: 5A
• Puissance Max de commutation: 360VA / DC 90W
• Durée de vie électrique: (Min)100 000 Operations
• Durée de vie mécanique: (Min)10 000 000 Operations
• Standard de Protection (relais):  UL cUL TUV CQC
• Tension de fonctionnement Bobine:  9VDC
• Poids: 165g
• Température de fonctionnement: -30? to +85?
• Taux d'humidité de fonctionnement: 40% - 85%

Contenu

• Shield relais pour Arduino (1x)

Documentations

• Schématique
• Wiki
• Code d'exemple
