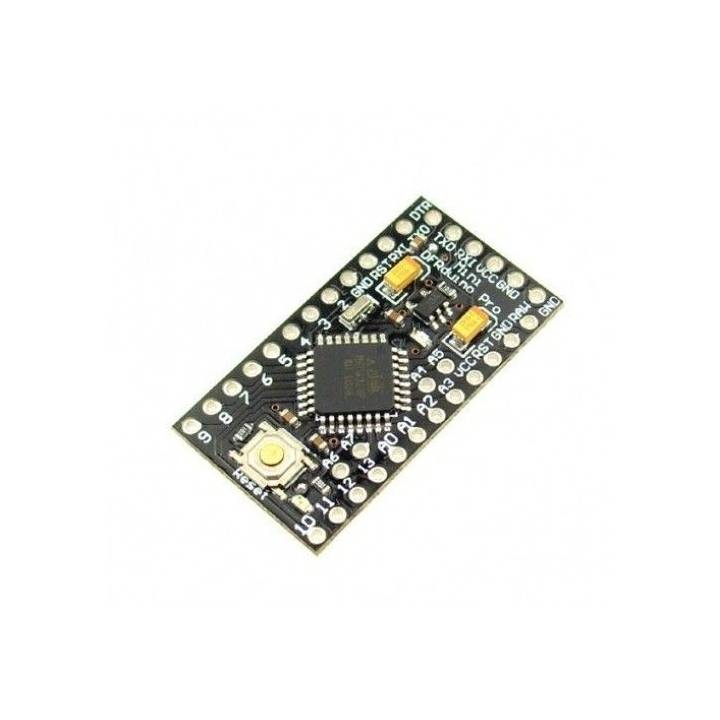

DFRduino Pro Mini 8 Mhz (Compatible Arduino Pro Mini)

Name: DFRduino Pro Mini 8 Mhz (Compatible Arduino Pro Mini)
Brand: DFROBOT
SKU: DFR0132

Le DFRduino Pro Mini 8MHz est un module à Microcontrôleur basée sur l'ATmega328 et compatible Arduino Pro Mini. Il fonctionne sous 3,3V et est cadencé à 8MHz.

Prévenez-moi lorsque le produit est disponible

Intéressé par ce produit ? Communiquez-nous votre adresse email et nous informerons dès qu'il est disponible pour passer commande

DFRduino Pro Mini 8MHz?

Introduction

Le module DFduino Pro Mini 8Mhz est 100% compatible avec le module officiel Arduino Pro Mini. C'est une carte disposant d'un microcontrôleur ATmega328 avec Bootloader Arduino cadencé à 8 Mhz sous 3,3V (Selectionnez 'Arduino Duemilanove w/ 328' dans le logiciel de développement Arduino (téléchargeable ici).

C'est une version optimisée de l'Arduino Pro Mini. En effet, le DFRduino Pro mini dispose de 8 entrées analogiques comparé à 6 pour la version officielle. Le reste est rigoureusement identique.

Le module dispose donc de 14 entrées/sorties digitales (dont 6 peuvent être utilisées comme des sorties PWM), 8 entrées analogiques, un resonateur intégré, un bouton reset et des trous pour monter les connecteurs à pins ou pour souder directement les fils. Un connecteur 6 pins peut être connecté à un câble FTDI ou un module USB/Série pour être alimenté en USB et/ou communiquer avec un PC.

Le DFRduino Pro Mini est particulièrement bien adapté pour une installation/utilisation semi-permanente dans un plateforme de tests ou les exhibitions. La carte permet d'utiliser un grand nombre de connecteurs ou la soudure directe grâce à ses contacts pré-montés. 100% compatible pin à pin avec l'Arduino Mini.

Nous vous conseillons d'utiliser le module suivant pour l'alimentation par USB et/ou la connexion à un PC pour le chargement de programme ou la communication.

1. Module USB-Série FTDI Basic Breakout 3.3/5V (Arduino Compatible)

Spécifications

Alimentation: 3.3V continu jusqu'à 8V (sur la pin RAW)
Sortie: 3.3V continu (pin VCC)
Bootloader: Arduino Pro/Pro Mini (3.3V, 8Mhz) Atmega328
Régulateur 3.3V
Courant de sortie: 150mA Max
ATmega328 cadencé à 8MHz avec resonateur externe (tolérance 0.5%)
les cartes à faible consommation ne nécessite pas de circuit d'interfaçage pour les appareils et modules 3,3V (GPS, accelerometres, capteurs, etc)
Connection USB externe
Supporte l'auto-reset
Protection contre le surchage de courant
Protection contre l'inversion de polarité
LEDs de contrôle puissance et statut
Dimensions: 18x33mm
