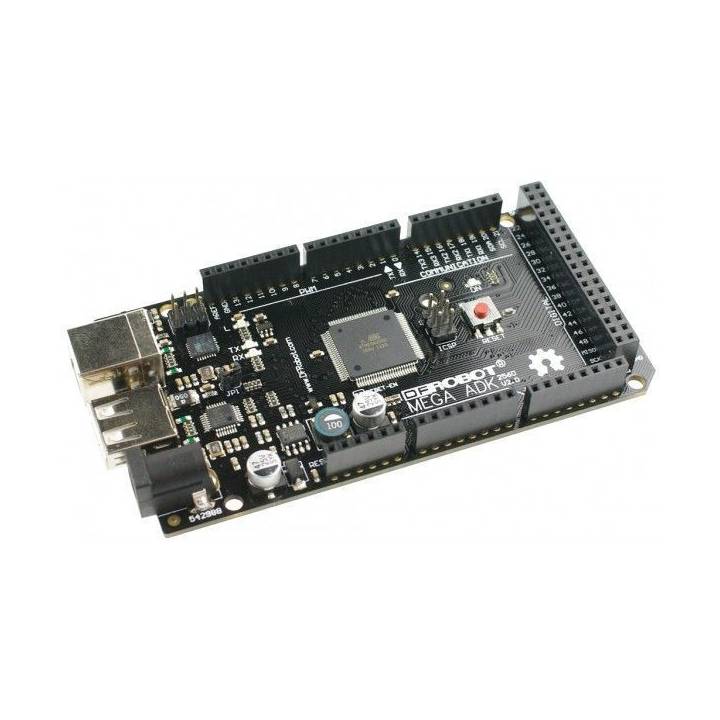

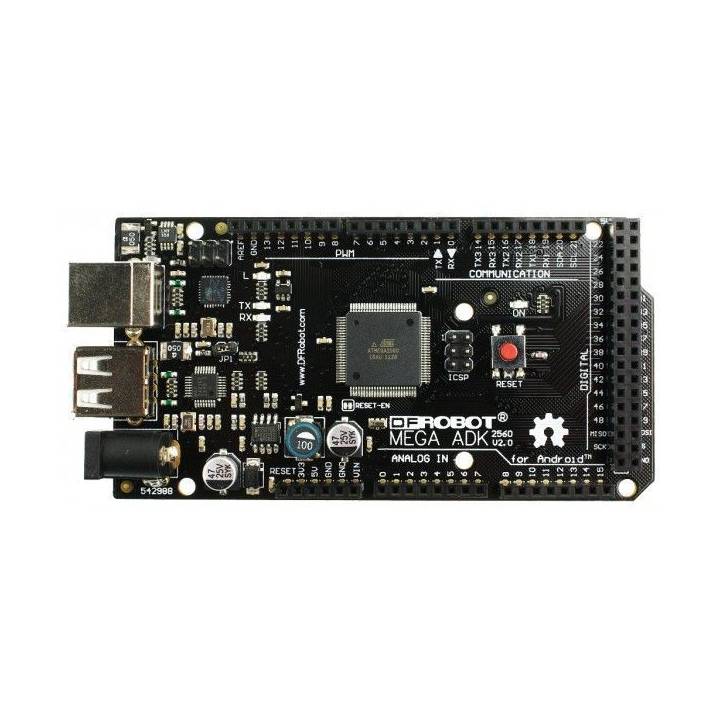

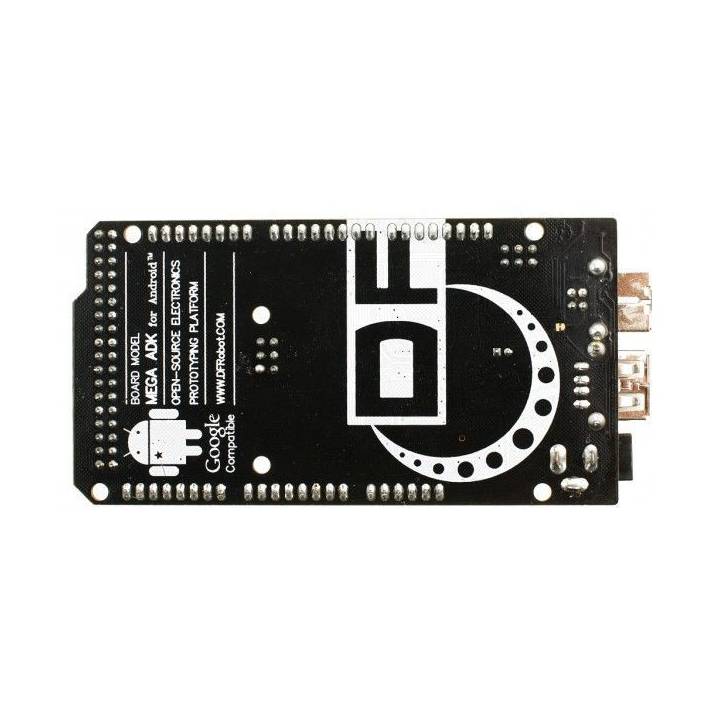

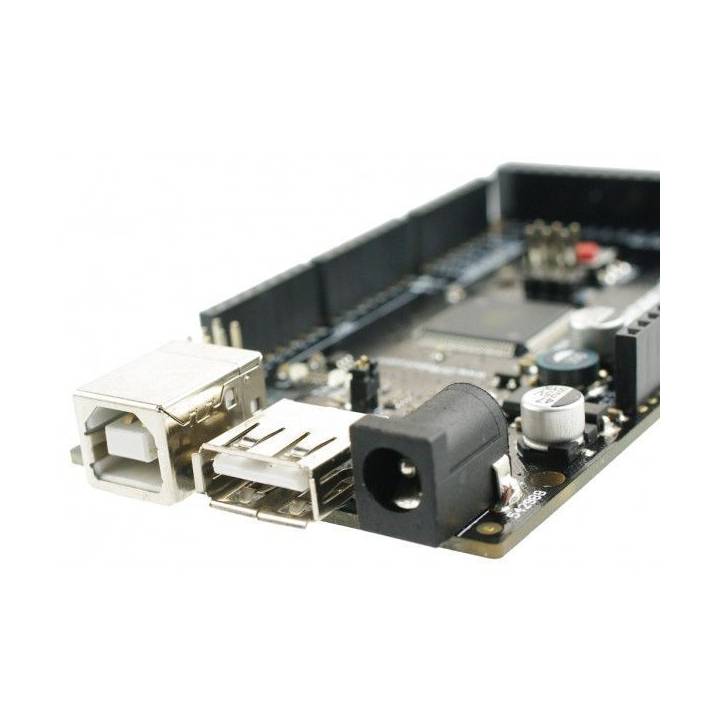

DFRduino Mega ADK (Compatible Arduino)
DFRduino Mega ADK (Compatible Arduino)
DFRduino Mega ADK (Compatible Arduino)
DFRduino Mega ADK (Compatible Arduino)

DFRduino Mega ADK (Compatible Arduino)

DFROBOT

la carte DFRduino Mega ADK est une carte à microcontrôleur basée sur l'ATmega2560, et 100% compatible avec le Google ADK et contient l'ensemble des bases nécessaires pour bien démarrer votre propre accessoire Android.?

Partager

DFRduino Mega ADK



Introduction


la carte DFRduino Mega ADK de DFROBOT dispose de 54 pins entrées/sorties digitales (dont 14 peuvent être utilisées comme sorties PWM), 16 entrées analogiques, 4 UARTs (ports série physiques), un oscillateur cristal de 16 MHz, un port USB, un jack d'alimentation, un connecteur ICSP, et un bouton reset.

Comme l'Arduino Mega 2560 and l'Arduino Uno, la DFRduino Mega ADK? dispose d'un Atmega8U2 programmé comme un convertisseur USB-série.

Depuis la plateforme Android 3.1 (également porté sur l' Android 2.3.4) Google a introduit le support de l'Android Open Accessory, qui permet à un système hardware USB (un accessoire USB Android) d'intéragir avec n'importe quel appareil sous Androïd comme par exemple un téléphone ou le Mini PC Androïd 4.0 A10 Cortex A8 MK802?  sous un mode spécial "Accessoire". Quand le système sous Androïd est en mode "accessoire", l'accessoire connecté agit comme un hôte USB (USB host: alimente le bus USB et énumère les périphériques USB connectés) et le système sous Androïd agit lui comme un périphérique USB.


Applications

Developper des  accessoires pour des systèmes Android (v2.3.4 et ultérieure) utilisant l'ADK.
Pour les systèmes ne supportant pas l'ADK, il est possible d'utiliser le MicroBridge pour développer l'accessoire.
Permettre à un système Android d'interagir avec le monde réel comme une plateforme Arduino disposant d'une mémoire flash de 256K.
l'USB host integré permet d'intéragir facilement avec des périphérique USB comme un stylet, clavier, souris, dongle Bluetooth, etc...


Spécifications

  • Microcontrôleur: ATmega2560
  • Tension de fonctionnement: 5V
  • Tension d'entrée (recommandée): 5-23V
  • E/S digitales: 54 (dont 14 utilisables comme sorties PWM)
  • Entrées analogiques: 16
  • Courant continu par E/S: 40 mA
  • Courant continu par E/S? 3.3V: 50 mA
  • Mémoire Flash de 256 KB  dont 8 KB utilisée par le bootloader
  • SRAM: 8 KB
  • EEPROM: 4 KB
  • Vitesse d'horloge :16 MHz



Documents



Contenu

  • DFRduino Mega ADK (1x)

  • Marque
  • Référence
    DFR0156
