Motoréducteur DC 34:1

Description

Ce motoréducteur métal de dimensions 50mm x 25mm x 25mm dispose d'un moteur à aimants extra forts et d'une boite de réduction d'un rapport de 34:1. Cela lui confère une grande puissance pour une taille relativement réduite.

Il a un arbre de 8mm de long pour un diamètre de 4mm au format "D". Il s'alimente en 6V mais peut suporter des tensions de 3 à 9V. Il commence à tourner dès 1V mais alimenté au dessus de 9V, sa détéroriation reduira considérablement sa durée de vie.
A 6V, il tourne à 285 tours/min et requiert 450mA à vide, il fournit un couple de 4.3 kg-cm et un courant de pic de 6A.

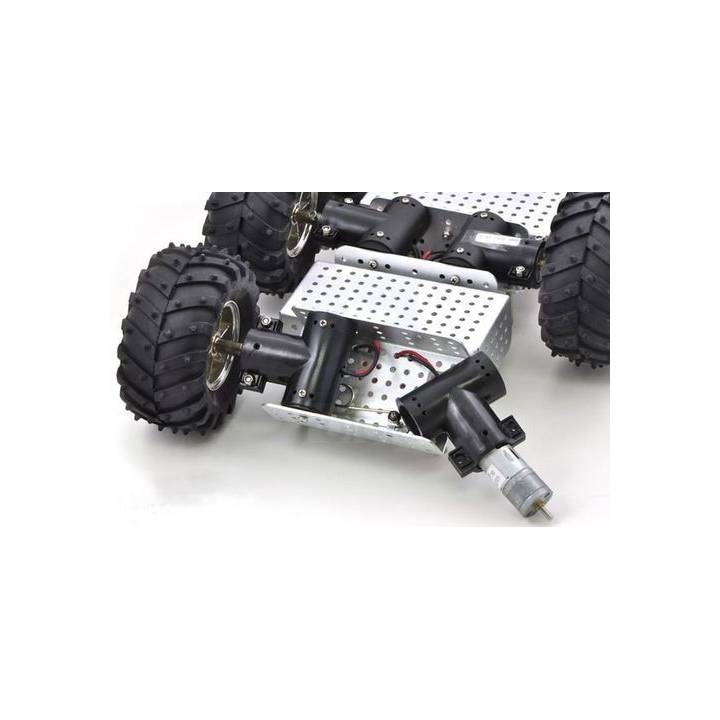

 Ces motoréducteurs sont particulièrement bien adaptées aux roues 4x4 tout-terrain DG0009.

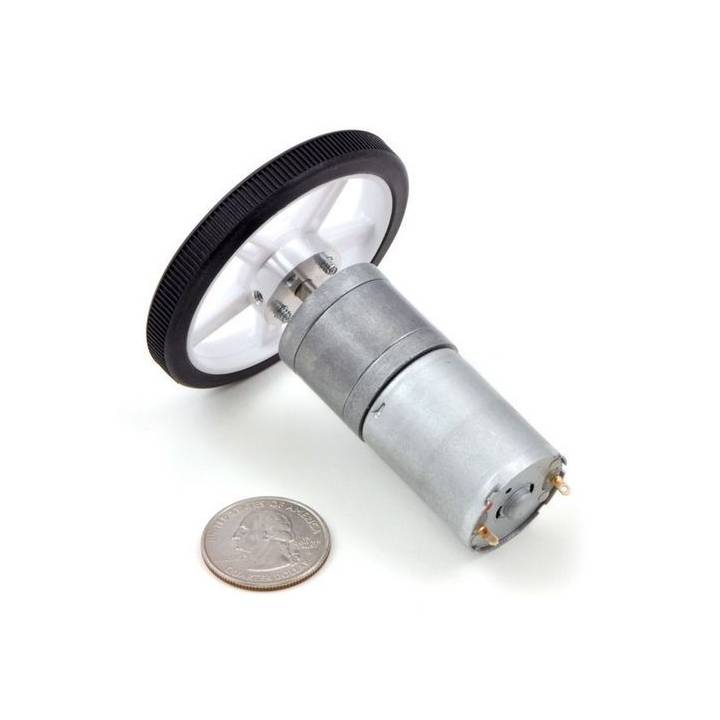

Motoréducteur  avec une roue Pololu 60×8mm

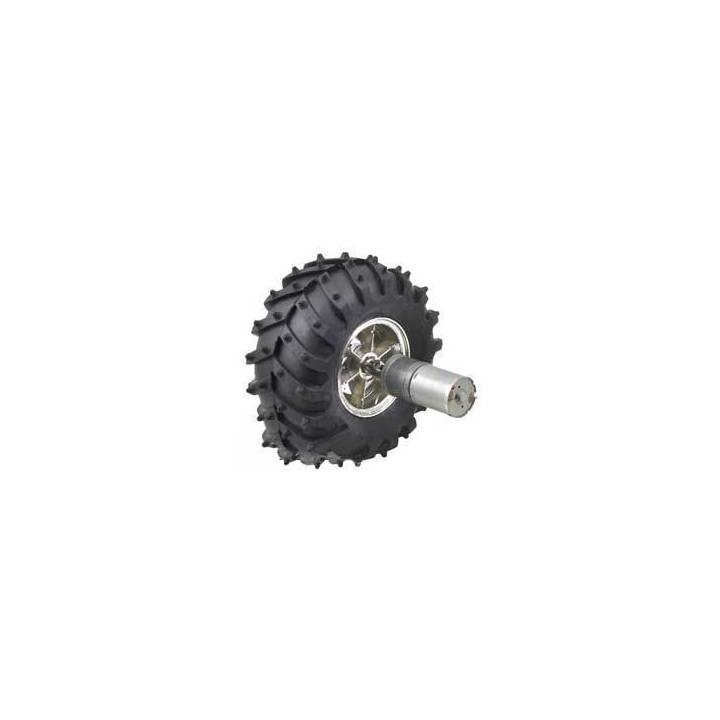

Motoréducteur avec une roue Dagu 120×60mm (chrome)

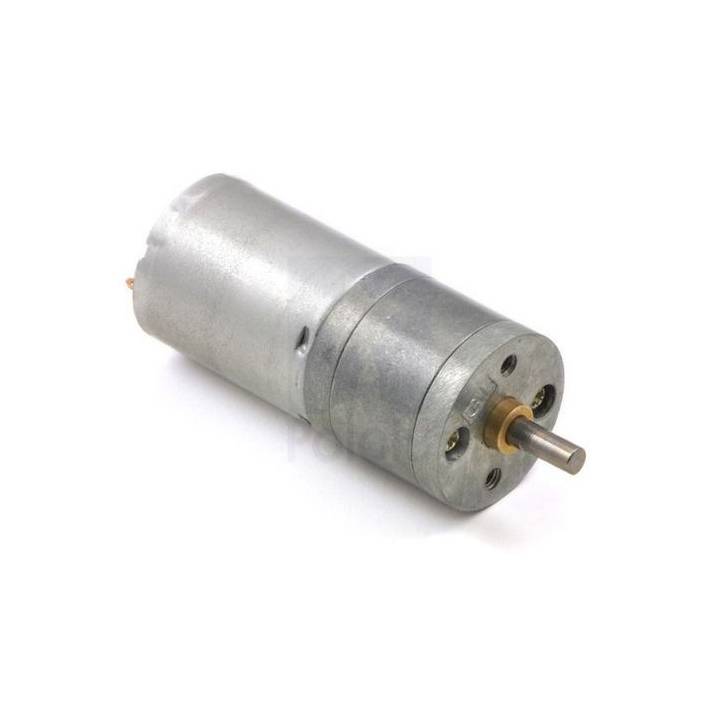

La face avant dispose de 2 trous de montage pour des vis M3 pour la fixation d'un support.

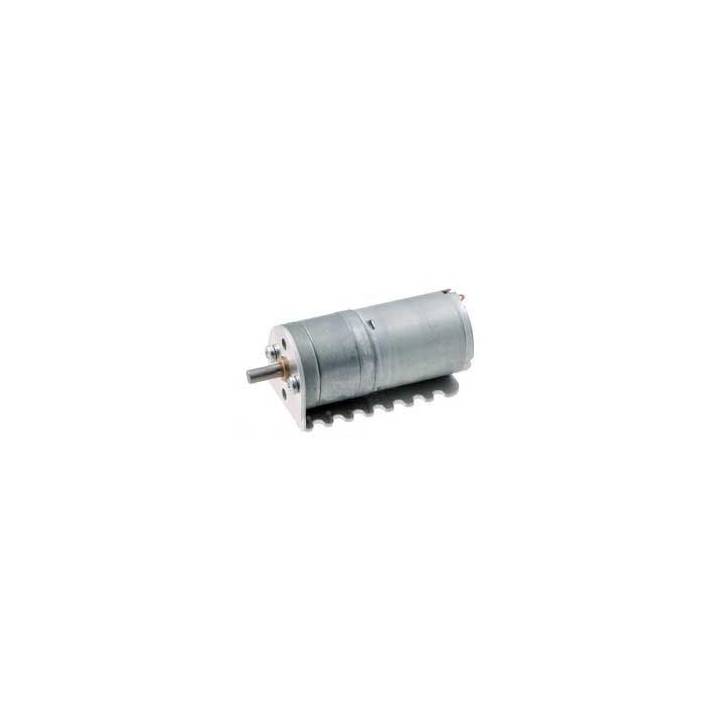

Motoréducteur avec support

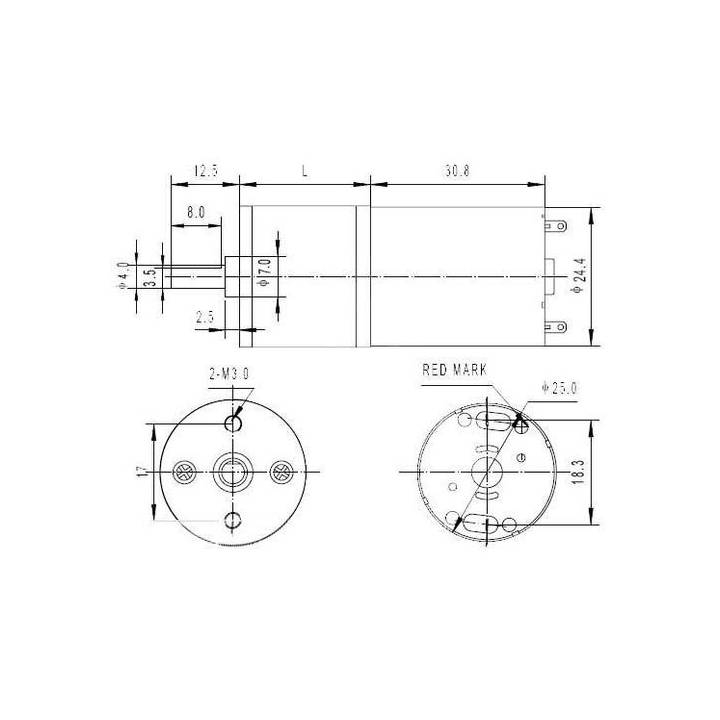

le diagramme suivant montre les dimensions du motoréducteur.

Diagramme de dimensionnement (en mm)

Conseil

Pour le fixer sur votre châssis utilisez le support moteur 25 mm.
