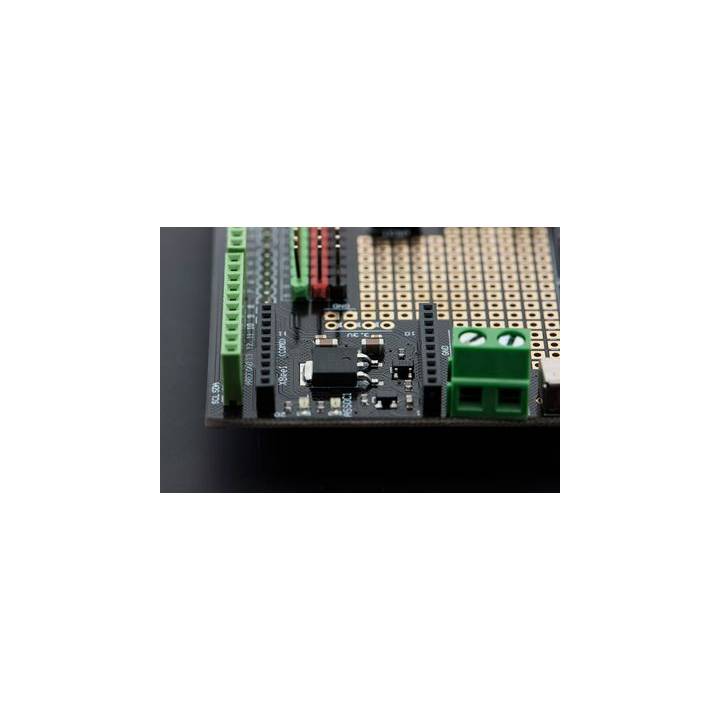

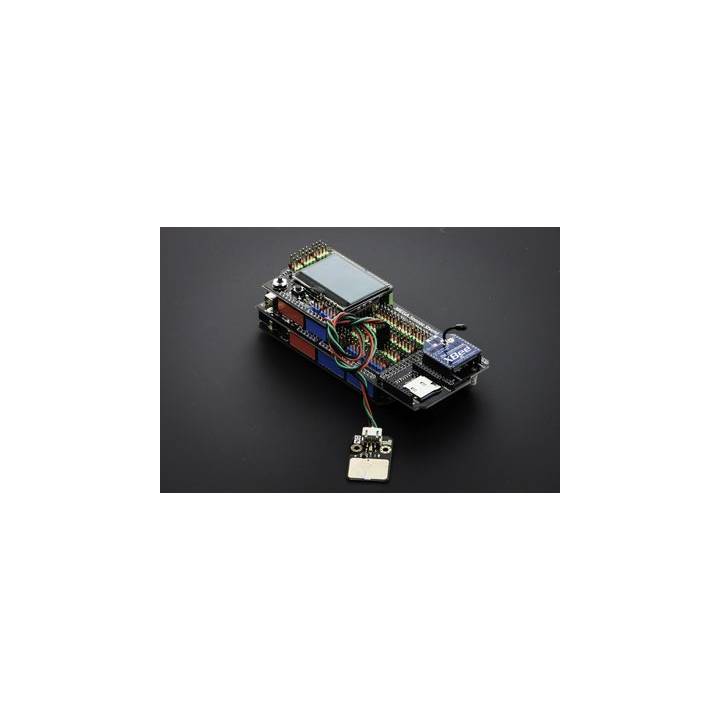

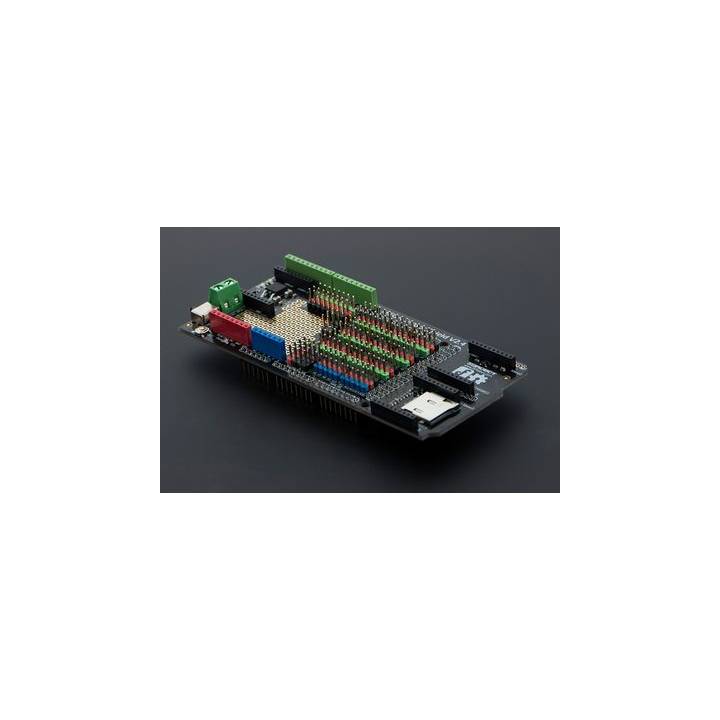

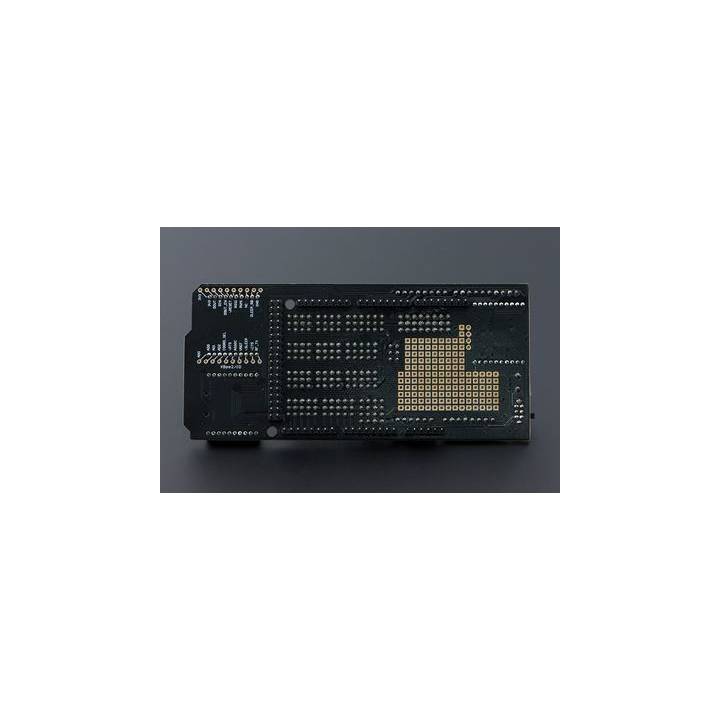

Mega Sensor Shield V2.4

Introduction

Dites au revoir à tous vos problèmes de câbles ! La Mega Sensor Shield v2.4 de DFRobot est une shield d’extension pour Arduino Mega qui a été conçue pour ça.

Elle est assez grande pour supporter 3 slots Xbee, 1 slot microSD slot et les connecteurs pour la plupart des shields Arduino du marché avec les 0v et 5V dupliqués pour faciliter la connectivité des servomoteurs par exemple.

DFRobot a de plus ajouté un zone de prototypage pour vous permettre de faire vos propres expérimentations. Les pins des entrées/sorties numériques vont de 14 à 53, les pins analogiques vont de 6 à 15  et les pins PWM de 2 à 9.

Cette shield peut être votre centre principal de communication et de connectivité pour vos projets.

Spécifications

• Compatible avec la plupart des shields Arduino
• Compatible avec les cartes Arduino Mega / DFRobot mega ADK /Arduino mega ADK
• Pins de connexions  TTL étendus pour les ports séries
• Zone de prototypage DIP ^pour ajouter des modules ou des composants électroniques
• 3 slots Xbee
• 1 slot microSD
• 1 sxitch d’alimentation entre l’Arduino Mega ou externe
• Dimensions: 125 x 57 mm

 Documents

• Wiki
• Schématique
• Implentation

Contenu

• 1x Mega Sensor Shield V2.4 (Compatible avec Arduino Mega)
