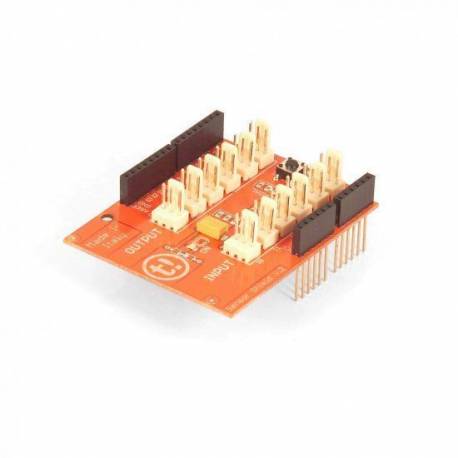

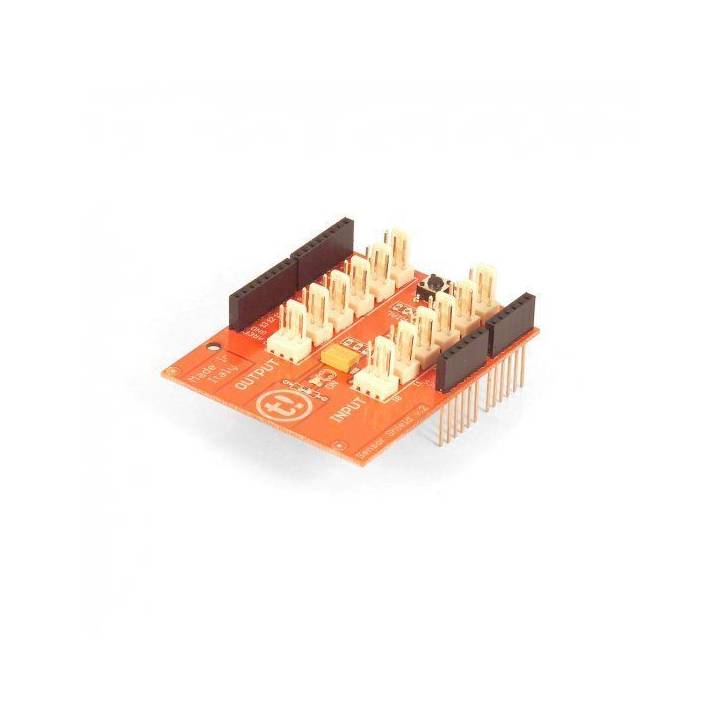

Carte d'extension Arduino "TinkerKit Sensor Shield V.2"

Introduction

La carte d'extension Sensor Shield v.2 vous permet de connecter des capteurs et actuateurs Tinkerkit directement sur l'Arduino sans l'utilisation de la breadboard.

Elle dispose de 12 connecteurs 3 pins standard TinkeKit. Les 6 connecteurs noté de I0 à I5 sont des Entrées analogiques. Celles notées de O0 à O5 sont les Sorties Analogiques connectées aux sorties PWM capable de la carte Arduino (il est possible de les changer en Entrées Numériques).

Pour une carte Arduino DuemilaNove/Uno, les pins sont:
Pin 11 de l'Arduino correspond à O0 de la carte.
Pin 10 de l'Arduino correspond à O1 de la carte.
Pin 9 de l'Arduino correspond à O2 de la carte.
Pin 6 de l'Arduino correspond à O3 de la carte.
Pin 5 de l'Arduino correspond à O4 de la carte.
Pin 3 de l'Arduino correspond à O5 de la carte.

Description

Une LED verte signale que la carte est correctement alimentée, un bouton poussoir standard de 6mm permet de réinitialiser la carte.

le connecteur 4 pins TWI permet de communiquer avec tout appareil supportant le protocole I2C à l'aide de la librairie "Wire" de l'Arduino. le 5V et la masse sont disponibles sur le connecteur. Notez que le bus I2C utilise les entrées analogiques 4 et 5.

le connecteur 4 pins SERIE permet de communiquer avec tout appareil supportant le protocole série. le 5V et la masse sont disponibles sur le connecteur.

Note: Ce connecteur ne permet pas de communiquer avec un PC qui requiert du 12V (liaison série RS232).

2 trous au mêmes endroits que ceux de l'Arduino permettent de fixer la carte. Un troisième trou permet de visionner la led de la pin 13 de l'Arduino.
