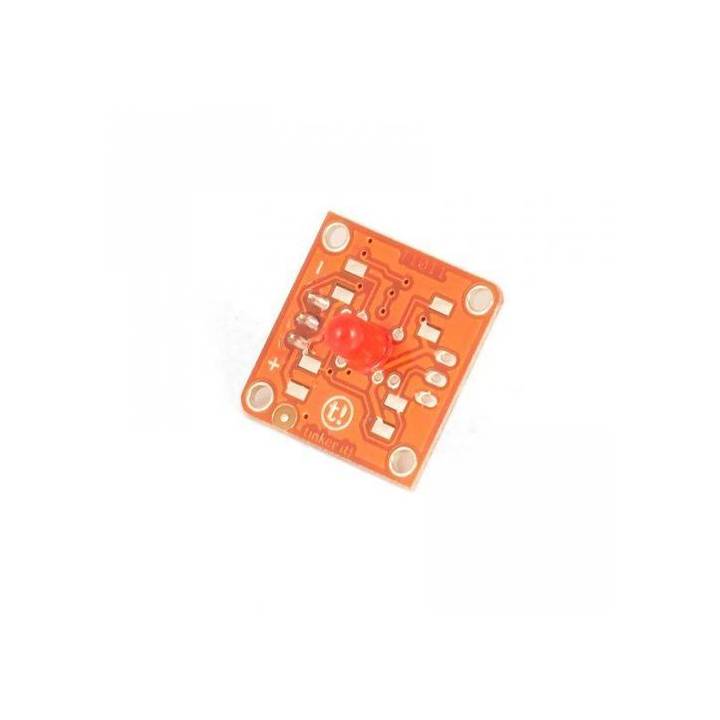

Module TinkerKit Led rouge 5mm Agrandir l'image

Module TinkerKit Led rouge 5mm

T010114

Nouveau produit

Module Tinkerkit d'Arduino avec une LED rouge de 5mm.

Plus de détails

Aucun point de fidélité pour ce produit.


En savoir plus

Module TinkerKit Led rouge 5mm



Introduction

La LED est certainement le plus simple actionneur disponible. C'est une source de lumière de faible intensité disponible en plusieurs couleurs. Elle s'allume quand on active une PIN de l'Arduino.

Entrée: Arduino fournit un maximum de 40 mA par pin; C'est suffisant pour allumer une LED avec les fonctions digitalWrite() et analogWrite().



Description du Module

Ce module comprend une diode émettrice rouge de 5mm de diamètre, le connecteur standard TinkerKit  à 3 pins, une LED verte qui signale que le module est correctemment alimenté et une petite LED jaune pour indiqué la luminosité de la LED rouge. Une résistance fournit la quantité optimale de courant à la LED quand elle est connectée à l'Arduino.

Ce module est un ACTIONNEUR c'est à dire que les connecteur est une ENTREE qui doit être connectée à une sortie de la carte d'extension TinkerKit.



NB: Le module est livré sans câble.


Exemple de Code


/*
  based on Blink, Arduino's "Hello World!"
  Turns on an LED on for one second, then off for one second, repeatedly.
  The Tinkerkit Led Modules (T010110-7) is hooked up on O0


  This example code is in the public domain.
 */


#define O0 11
#define O1 10
#define O2 9
#define O3 6
#define O4 5
#define O5 3
#define I0 A0
#define I1 A1
#define I2 A2
#define I3 A3
#define I4 A4
#define I5 A5


void setup() {
  // initialize the digital pin as an output.
  // Pin 13 has an LED connected on most Arduino boards:
  pinMode(O0, OUTPUT);
}

void loop() {
  digitalWrite(O0, HIGH);   // set the LED on
  delay(1000);              // wait for a second
  digitalWrite(O0, LOW);    // set the LED off
  delay(1000);              // wait for a second
}
