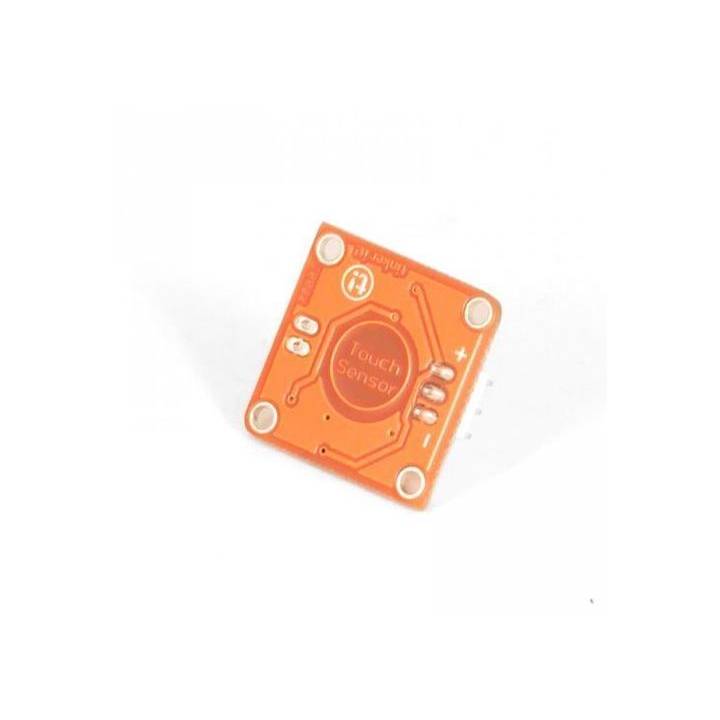

Module TinkerKit Capteur Tactile Agrandir l'image

Module TinkerKit Capteur Tactile

T000220

Nouveau produit

Module Tinkerkit d'Arduino avec un capteur sensitif de touché.

Plus de détails

4 Produits

En stock

En achetant ce produit vous pouvez gagner jusqu'à 1 point de fidélité. Votre panier totalisera 1 point pouvant être transformé(s) en un bon de réduction de 0,50 €.


10,47 € TTC

En savoir plus

Module TinkerKit Capteur Tactile



Introduction

Le Capteur sensitif de touché est sensible au contact de la peau.

Sortie

Ce module fournit par défaut du 0v, mais lorsqu'il est touché, il envoie du 5v. Lorsque le module est connecté à une entrée de l'Arduino par l'intermédiaire de la carte d'extension Tinkerkit, vous pouvez vous attendre à récupérer une valeur de 1023 lorsque le capteur est touché et 0 lorsqu'il ne l'est pas.

Description du Module

A l'arrière du module vous pouvez trouver un amplificateur de signal, une capacité, un contrôleur de touché simple QT 100A, une LED verte signalant que le module est bien alimenté et une LED jaune dans la luminosité depend de la valeur de sortie du module.

Merci de noter que le module réalise une auto-calibration dès qu'il est alimenté. Donc, si quelqu'un touche la surface de contact à l'allumage, le module ne fonctionnera pas correctement. Pour rédemarrer, éteindre et rallumer le système et s'assurer que personne ne touche la surface de contact au redémarrage.

Ce module est un CAPTEUR. Le connecteur est une SORTIE (OUTPUT) qui doit être branché à un connecteur d'ENTREE (INPUT) de la TinkerKit Shield.



NB: Le module est livré sans câble.


Exemple de Code


/*
  Analog input, analog output, serial output

 Reads an analog input pin; a T000220 Touch Sensor connected to I0, maps the result to a range from 0 to 255
 and uses the result to set the pulsewidth modulation (PWM) on a T010111 LED Module connected on O0.
 Also prints the results to the serial monitor.


 created 29 Dec. 2008
 Modified 4 Sep 2010
 by Tom Igoe
 modified 7 dec 2010
 by Davide Gomba

 This example code is in the public domain.

 */


 #define O0 11
 #define O1 10
 #define O2 9
 #define O3 6
 #define O4 5
 #define O5 3
 #define I0 A0
 #define I1 A1
 #define I2 A2
 #define I3 A3
 #define I4 A4
 #define I5 A5

// These constants won't change.  They're used to give names
// to the pins used:
const int analogInPin = I0;  // Analog input pin that the Touch Sensor is attached to
const int analogOutPin= O0; // Analog output pin that the LED is attached to

int sensorValue = 0;        // value read from the Touch Sensor
int outputValue = 0;        // value output to the PWM (analog out)

void setup() {
  // initialize serial communications at 9600 bps:
  Serial.begin(9600);
}

void loop() {
  // read the analog in value:
  sensorValue = analogRead(analogInPin);
  // map it to the range of the analog out:
  outputValue = map(sensorValue, 0, 1023, 0, 255);
  // change the analog out value:
  analogWrite(analogOutPin, outputValue);

  // print the results to the serial monitor:
  Serial.print("sensor = " );
  Serial.print(sensorValue);
  Serial.print("t output = ");
  Serial.println(outputValue);

  // wait 10 milliseconds before the next loop
  // for the analog-to-digital converter to settle
  // after the last reading:
  delay(10);
}
