Module TinkerKit Capteur de température

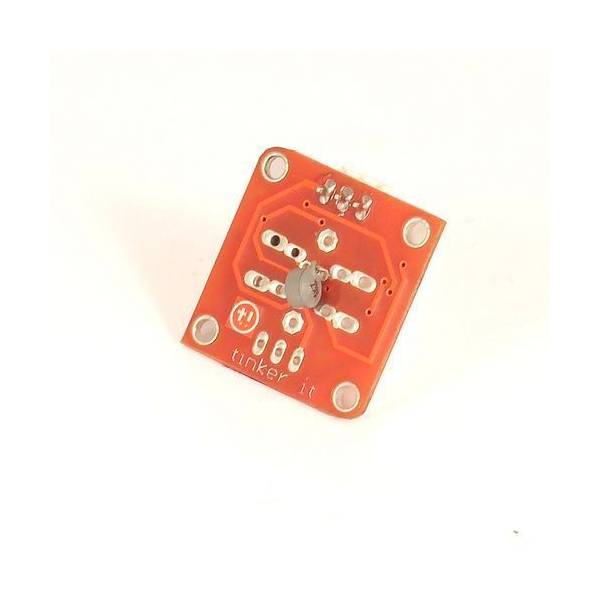

Module Tinkerkit d'Arduino avec un capteur de température de type thermistance.

Plus de détails


8,97 € TTC

AT00011

Disponibilité : En stock

Programme de fidélisation Aucun point de fidélité pour ce produit.


30 autres produits dans la catégorie : Capteur, Actionneur

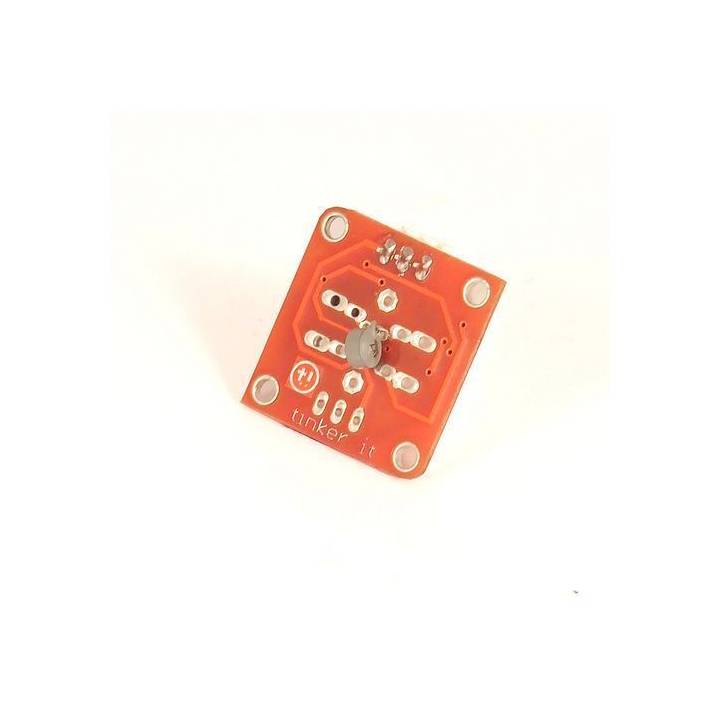

Module TinkerKit Capteur de température





Introduction

Le capteur de température "Thermistance" est une résistance qui varie de façon significative (plus que les résistances standard) avec la température.

Sortie: Ce module approche les 5V lorsque la température augmente et 0V lorsque la température diminue.

Lorsque le module est connecté à une entrée de l'Arduino par l'intermédiaire de la carte d'extension Tinkerkit, vous pouvez vous attendre à récupérer une valeur entre 0 et  1023.

(NB: les changements sont lents et le système ne varie pas d'une position à l'autre de façon continue).

Description du Module

Ce module comprend une thermistance, un amplificateur de signal un connecteur 3 points Tinkerkit standard, une LED verte pour signaler que le module est correctement alimenté et une LED jaune dont la luminosité change avec la température.

Ce module est un CAPTEUR. Le connecteur est une SORTIE (OUTPUT) qui doit être branché à un connecteur d'ENTREE (INPUT) de la TinkerKit Shield.



NB: Le module est livré sans câble.


Exemple de Code

/*
  Analog input, analog output, serial output

 Reads an analog input pin, and T000200  Themistor Analog Sensor connected to I0, maps the result to a range from 0 to 255
 and uses the result to set the pulsewidth modulation (PWM) on a T010111 LED Module connected on O0.
 Also prints the results to the serial monitor.

 created 29 Dec. 2008
 Modified 4 Sep 2010
 by Tom Igoe
 modified 7 dec 2010
 by Davide Gomba

 This example code is in the public domain.

 */


 #define O0 11
 #define O1 10
 #define O2 9
 #define O3 6
 #define O4 5
 #define O5 3
 #define I0 A0
 #define I1 A1
 #define I2 A2
 #define I3 A3
 #define I4 A4
 #define I5 A5

// These constants won't change.  They're used to give names
// to the pins used:
const int analogInPin = I0;  // Analog input pin that the Themistor is attached to
const int analogOutPin= O0; // Analog output pin that the LED is attached to

int sensorValue = 0;        // value read from the pot
int outputValue = 0;        // value output to the PWM (analog out)

void setup() {
  // initialize serial communications at 9600 bps:
  Serial.begin(9600);
}

void loop() {
  // read the analog in value:
  sensorValue = analogRead(analogInPin);
  // map it to the range of the analog out:
  outputValue = map(sensorValue, 0, 1023, 0, 255);
  // change the analog out value:
  analogWrite(analogOutPin, outputValue);

  // print the results to the serial monitor:
  Serial.print("sensor = " );
  Serial.print(sensorValue);
  Serial.print("t output = ");
  Serial.println(outputValue);

  // wait 10 milliseconds before the next loop
  // for the analog-to-digital converter to settle
  // after the last reading:
  delay(10);
}
