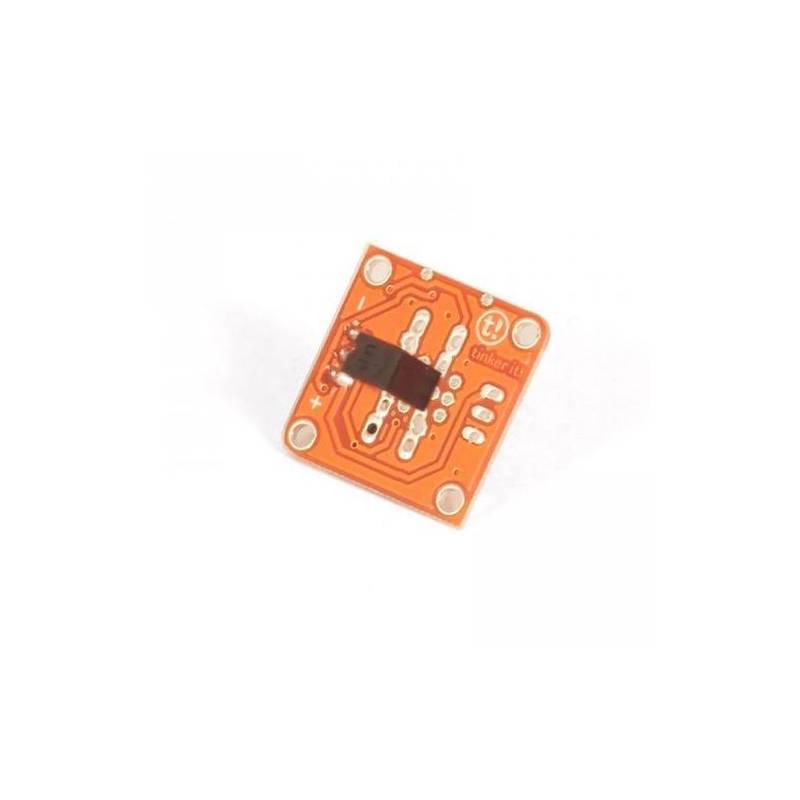

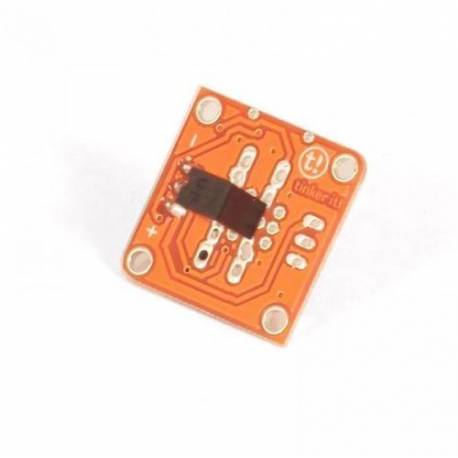

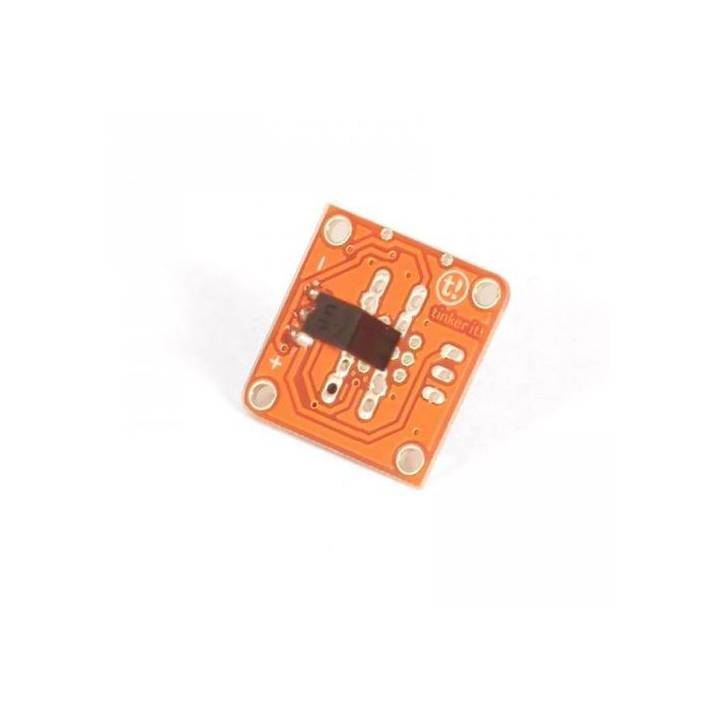

Module TinkerKit Capteur d'Inclinaison Agrandir l'image

Module TinkerKit Capteur d'Inclinaison

T000190

Nouveau produit

Module Tinkerkit d'Arduino avec un capteur d'inclinaison capable de fournir une information sur l'inclinaison du système.

Plus de détails

4 Produits

En stock

Aucun point de fidélité pour ce produit.


8,97 € TTC

En savoir plus

Module TinkerKit Capteur d'Inclinaison



Introduction



Le capteur d'inclinaison detecte s'il est incliné ou pas.

Ce module contient deux contacts et une petite bille de métal. Quand le capteur est à la verticale (carte électronique à l'horizontale), la bille fait le lien électrique entre les deux contacts fermant ainsi le circuit. Lorsque la carte est inclinée, la bille bouge et le circuit s'ouvre. A la verticale, le module fournit du 5V et incliné, il fournit du 0V. Lorsque le module est connecté à une entrée de l'Arduino par l'intermédiaire de la carte d'extension Tinkerkit, vous pouvez vous attendre à récupérer une valeur entre 0 et  1023.

Description du Module

Ce module comprend un capteur d'inclinaison, un amplificateur de signal un connecteur 3 points Tinkerkit standard, une LED verte pour signaler que le module est correctement alimenté et une LED jaune qui s'allume lorsqu'il y a connection (capteur à la verticale).


Ce module est un CAPTEUR. Le connecteur est une SORTIE (OUTPUT) qui doit être branché à un connecteur d'ENTREE (INPUT) de la TinkerKit Shield.



NB: Le module est livré sans câble.


Exemple de Code


/*
 Tilt

 Turns on and off a T010111 LED Module connected to O0 (digital
 pin 11), triggered by a T000190 Tilt Sensor attached to I0 (analog pin 0).

 created 2005
 by DojoDave <http://www.0j0.org>
 modified 17 Jun 2009
 by Tom Igoe
 modified 7 dec 2010
 by Davide Gomba

 This example code is in the public domain.

 */


 #define O0 11
 #define O1 10
 #define O2 9
 #define O3 6
 #define O4 5
 #define O5 3
 #define I0 A0
 #define I1 A1
 #define I2 A2
 #define I3 A3
 #define I4 A4
 #define I5 A5

// constants won't change. They're used here to
// set pin numbers:
const int tiltPin = I0;     // the number of the Tilt Sensor pin
const int ledPin =  O0;      // the number of the LED pin

// variables will change:
int tiltState = 0;         // variable for reading the tilt Sensor status

void setup() {
  // initialize the LED pin as an output:
  pinMode(ledPin, OUTPUT);
  // initialize the tilt Sensor  pin as an input:
  pinMode(tiltPin, INPUT);
}

void loop(){
  // read the state of the tilt Sensor  value:
  tiltState = digitalRead(tiltPin);

  // check if the tilt Sensor  is tilted.
  // if it is, the buttonState is HIGH:
  if (tiltState == HIGH) {
    // turn LED on:
    digitalWrite(ledPin, HIGH);
  }
  else {
    // turn LED off:
    digitalWrite(ledPin, LOW);
  }
}
