Module TinkerKit Relais Agrandir l'image

Module TinkerKit Relais

T010010

Nouveau produit

Module Tinkerkit d'Arduino avec un relais pour réaliser un interrupteur commandé électriquement.

Plus de détails

Ce produit n'est plus en stock

Prévenez-moi lorsque le produit est disponible

En achetant ce produit vous pouvez gagner jusqu'à 1 point de fidélité. Votre panier totalisera 1 point pouvant être transformé(s) en un bon de réduction de 0,50 €.


15,97 € TTC

En savoir plus

Module TinkerKit Relais

Introduction

Un relais  est un interrupteur à commande électrique qui permet d'alimenter ou non un circuit avec une tension et/ou un courant superieurs à ce que peut fournir une carte Arduino. Il n'y a aucune connection entre la partie basse tension de l'Arduino et la partie haute tension transitant par le relais. Le relais protège chaque circuit par rapport à l'autre.

Attention: Il n'est pas recommandé d'utiliser des circuits alimentés à plus de 24V sans la supervision d'un expert.



Entrée

Le relais est un simple interrupteur "on/off". Il s'active lorsque l'entrée atteint 5V et se désactive lorsqu'il reçoit un 0V en entrée. Vous pouvez contrôler cette entrée grâce à la fonction digitalWrite() de l'Arduino.

Ce module fournit 3 connections nommées COM, NC et NO. NC signifie “NORMALLY CLOSED” = "NORMALEMENT FERMÉ". Cela signifie que si le relais ne reçoit aucun signal (niveau bas ou 0V de l'Arduino), le circuit est actif; inversement, si vous appliqué un tension de 5V ou vous mettez la pin au niveau haut, il désactive le circuit. NO signifie “NORMALLY OPEN” = "NORMALEMENT OUVERT", et les fonctions sont inversés; en appliquant du 5V, le circuit est alimenté et 0V, le circuit est éteint. Le relais peut remplacer un interrupteur manuel: Retirer simplement l'interrupteur et connecter les fils aux pins COM et NO. Quand le relais est activé, le circuit est fermé et le courant peut alimenter l'appareil que vous souhaitez contrôler.



Description du Module

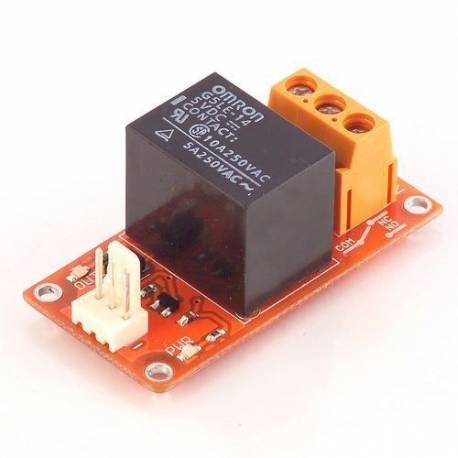

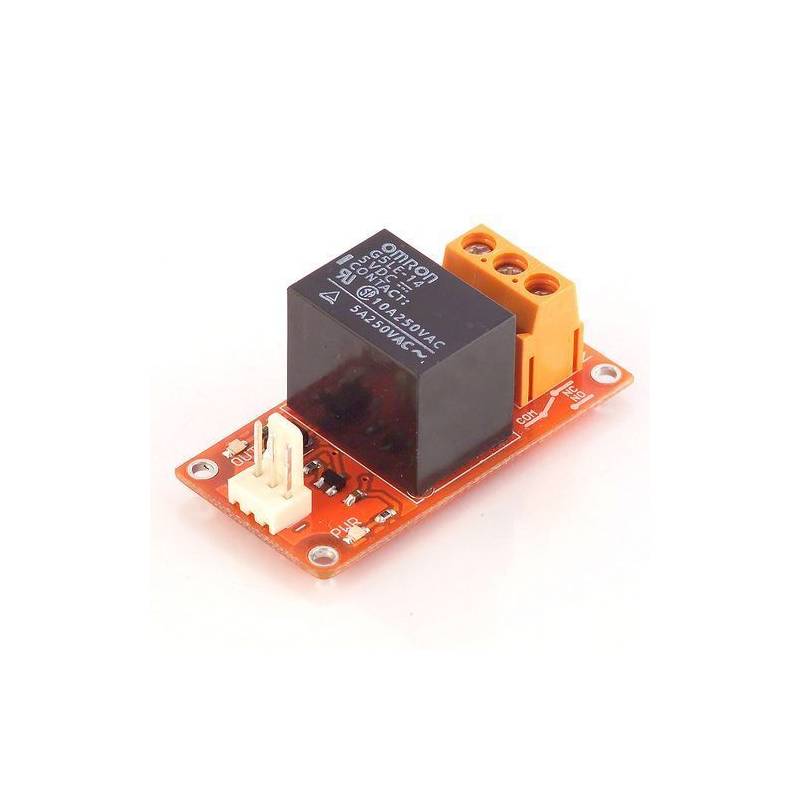

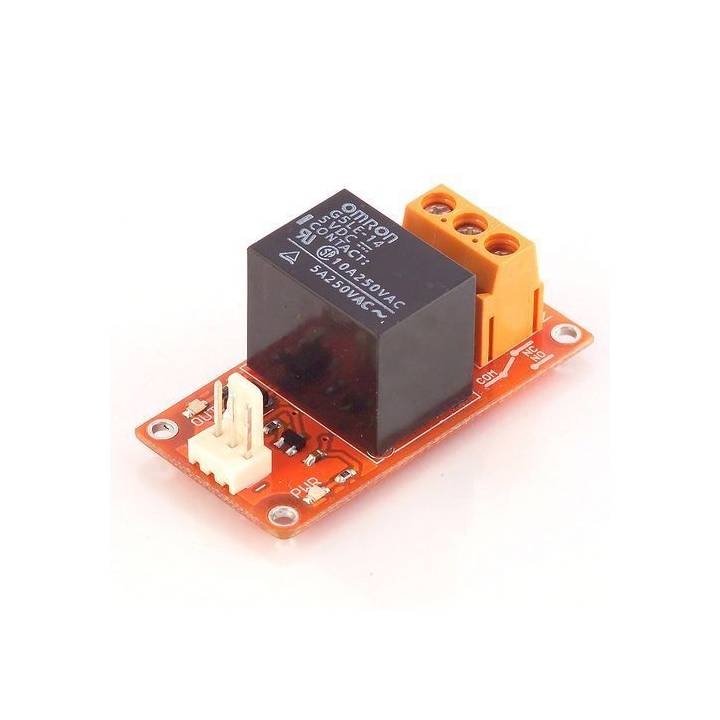

Ce module comprend un relais 250v 10A monté sur un carte TinkerKit à 2 modules, un connecteur standard Tinkerkit 3 pins, un transistor, une LED verte qui signale que le module est correctement alimenté et une LED jaune qui indique que le relais est actif.

Ce module est un ACTIONNEUR. Le connecteur est une ENTRÉE qui doit être connecté à l'une des sorties de la carte TinkerKit Shield.



NB: Le module est livré sans câble.




Exemple de Code


/*
  based on Blink, Arduino's "Hello World!"
  Turns on a Relay on for one second, then off for one second, repeatedly.
  The Tinkerkit Relay Module is hooked up on O1


  This example code is in the public domain.
 */


#define O0 11
#define O1 10
#define O2 9
#define O3 6
#define O4 5
#define O5 3
#define I0 A0
#define I1 A1
#define I2 A2
#define I3 A3
#define I4 A4
#define I5 A5


void setup() {
  // initialize the digital pin as an output.
  pinMode(O1, OUTPUT);
}

void loop() {
  digitalWrite(O1, HIGH);   // turn the relay on
  delay(1000);              // wait for a second
  digitalWrite(O1, LOW);    // turn the relayoff
  delay(1000);              // wait for a second
}
