Module TinkerKit MOSFET

Module Tinkerkit d'Arduino avec un transistor MOSFET pour être utiliser comme un relai à vitesse de commutation rapide.

Plus de détails


12,97 € TTC

AT00015

Disponibilité : En stock

Programme de fidélisation En achetant ce produit vous pouvez gagner jusqu'à 1 point de fidélité. Votre panier totalisera 1 point pouvant être transformé(s) en un bon de réduction de 0,50 €.


30 autres produits dans la catégorie : Capteur, Actionneur

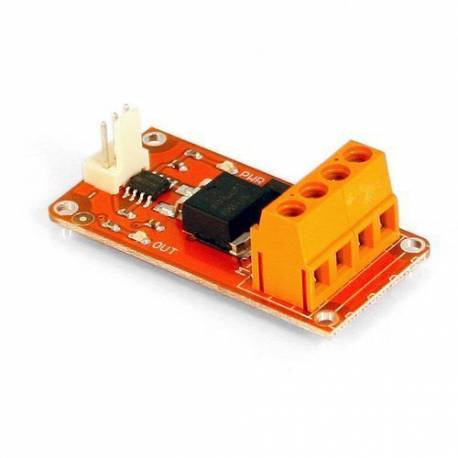

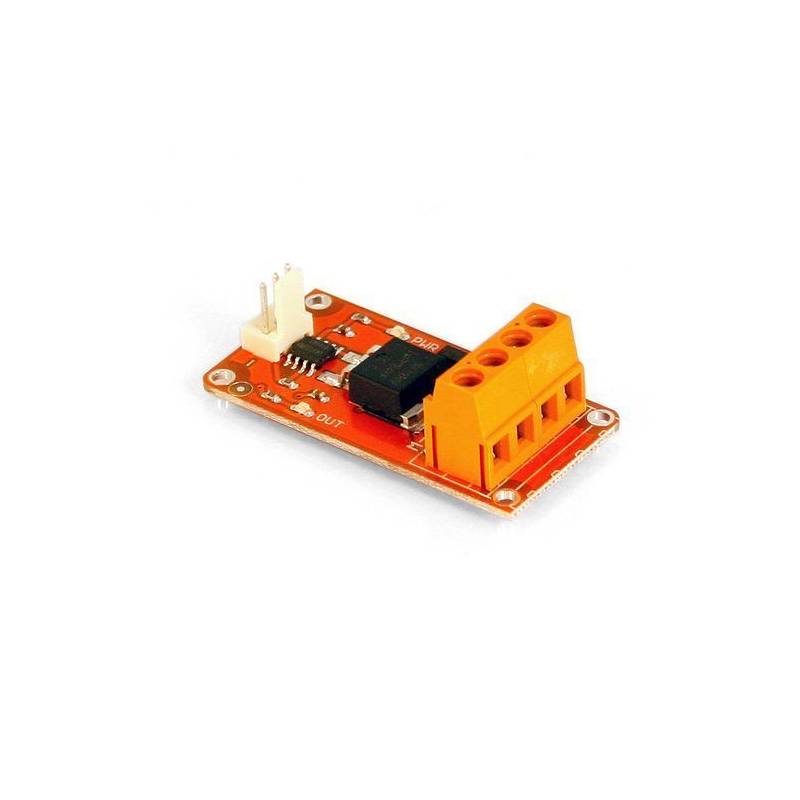

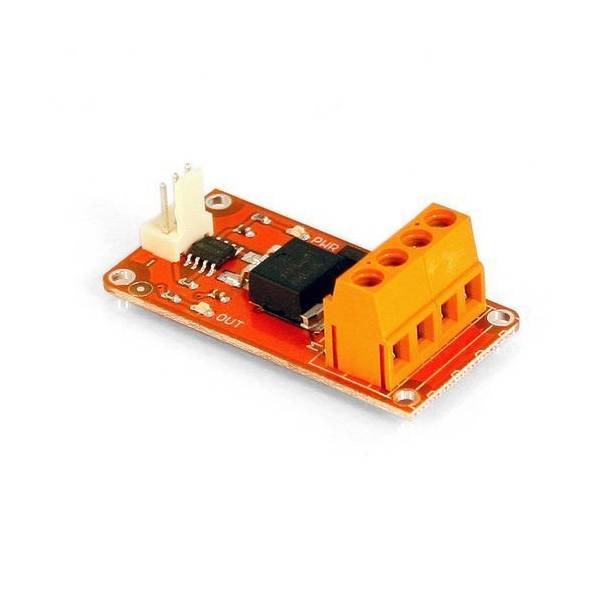

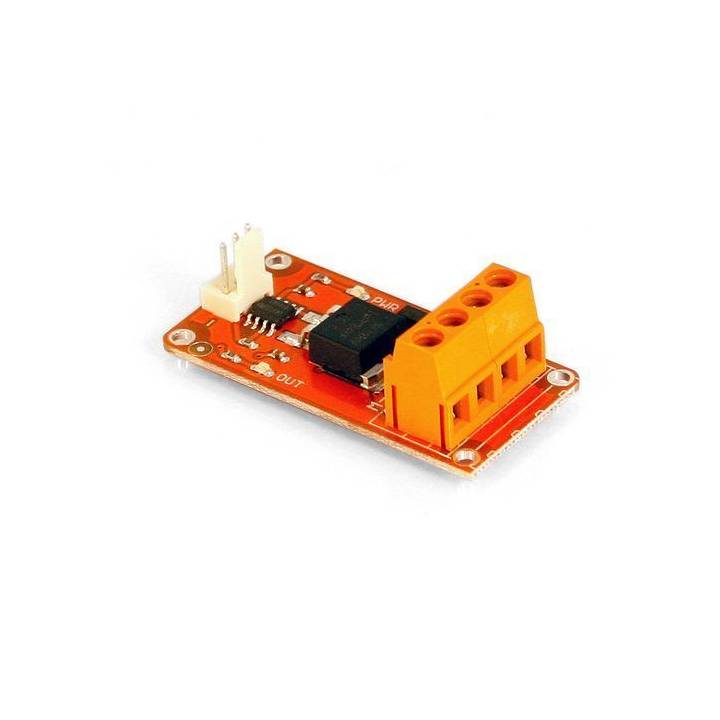

Module TinkerKit MOSFET



Introduction

Le module permet de commuter une charge à fort courant à l'aide d'un transitor forte puissance. Contrairement à un relais mécanique, il est capable de commuter très rapidement et donc être utiliser avec du PWM.

Sortie

Ce module permet de contrôler des systèmes opérant à des tension maximum de 24VDC avec une pin de l'Arduino. Pour relier le module, connectez l'alimentation de votre appareil (max 24VDC) aux pins V+ et GND du bornier. Connectez l'appareil aux bornes M+ et M-.  Prenez garde à la polarité du circuit, vous pourriez endommager vos composants si ce n'est pas connecté correctement.

Description du Module

Ce module comprend un transistor MOSFET de puissance IRF520, une dide de roue libre, un connecteur standard 3 points, un amplificateur de signal, une LED verte qui signale que le module est correctement alimenté et une LED jaune dont la luminosité depend du signal d'entrée reçu par le module.



Ce module est un ACTIONNEUR. Le connecteur est une ENTRÉE qui doit être connecté à l'une des sorties de la carte TinkerKit Shield.



NB: Le module est livré sans câble.


Code d'Exemple


/*
  based on Blink, Arduino's "Hello World!"
  Turns on a transistor on for one second, then off for one second, repeatedly.
  The MOSFET is on O1

 modified 15 jan 2011
 by Scott Fitzgerald

  This example code is in the public domain.
 */


#define O0 11
#define O1 10
#define O2 9
#define O3 6
#define O4 5
#define O5 3
#define I0 A0
#define I1 A1
#define I2 A2
#define I3 A3
#define I4 A4
#define I5 A5


void setup() {
  // initialize the digital pin as an output.
  pinMode(O1, OUTPUT);
}

void loop() {
  digitalWrite(O1, HIGH);   // turn the MOSFET on
  delay(1000);              // wait for a second
  digitalWrite(O1, LOW);    // turn the transistor off
  delay(1000);              // wait for a second
}
