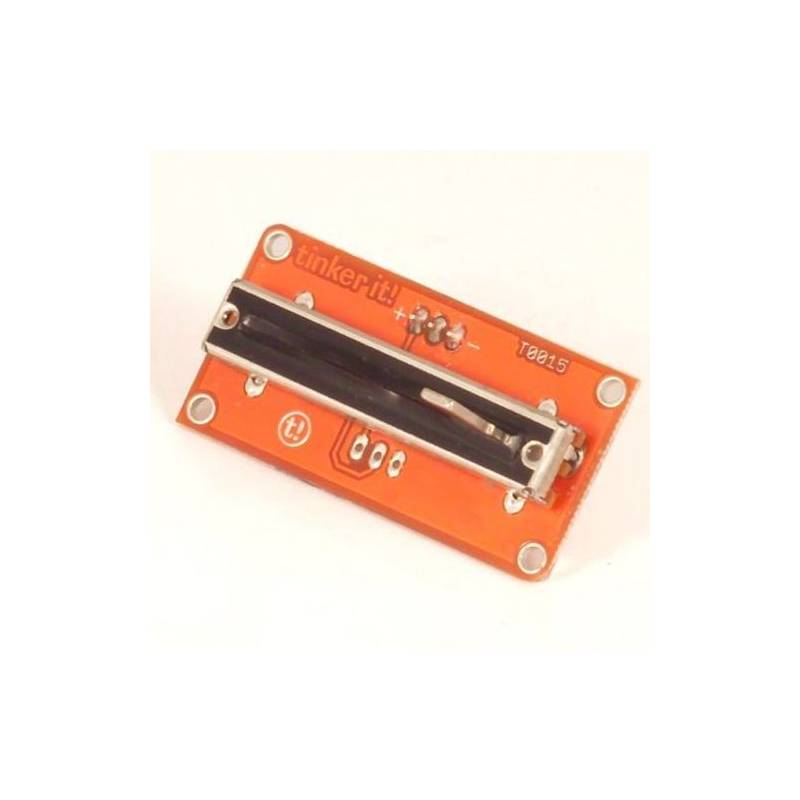

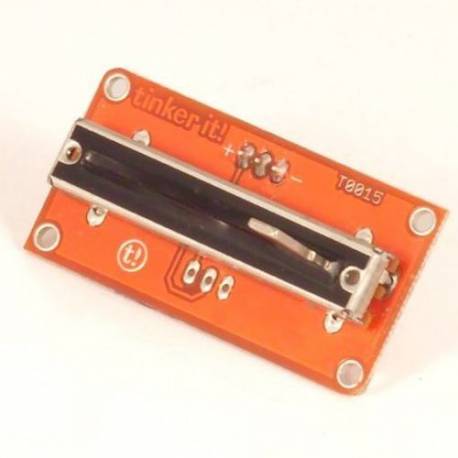

Module Tinkerkit d'Arduino avec un potentiomètre rotatif permettant d'obtenir une résistance variable en faisant glisser un curseur sur son axe linéaire.

Plus de détails

3 Produits

En stock

En achetant ce produit vous pouvez gagner jusqu'à 1 point de fidélité. Votre panier totalisera 1 point pouvant être transformé(s) en un bon de réduction de 0,50 €.


10,47 € TTC

En savoir plus

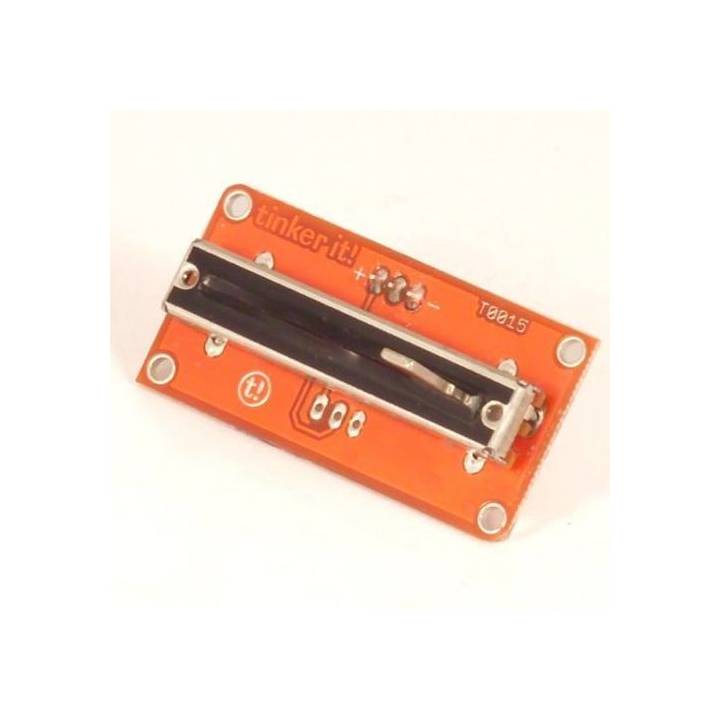

Module TinkerKit Potentiomètre Linéaire





Introduction

Un Potentiomètre Linéaire est communément utilisé comme une résistance variable. Il est souvent present sur les radios et TVs pour le réglage de volume. En bougeant le curseur vous pouvez faire varier la tension de sortie du module de 0 à 5V. Cette valeur est envoyé sur la pin du milieu du potentiomètre.

Sortie

Ce module fournit du 5V lorsque le curseur est en butée d'un coté et du 0V en butée de l'autre côté. Lorsque le module est connecté à une entrée de l'Arduino par l'intermédiaire de la carte d'extension Tinkerkit, vous pouvez vous attendre à lire une valeur entre 0 et  1023.

Description du Module

Ce module comprend une resistance variable de 4k7 Ohm, un amplificateur de signal un connecteur 3 points Tinkerkit standard, une LED verte pour signaler que le module est correctement alimenté et une LED jaune dont la luminosité varie en fonction de la position du potentiomètre.

Ce module est un CAPTEUR. Le connecteur est une SORTIE (OUTPUT) qui doit être branché à un connecteur d'ENTREE (INPUT) de la TinkerKit Shield.

NB: Le module est livré sans câble.


Exemple de Code


/*
  Analog input, analog output, serial output

 Reads an analog input pin, and T000150 Linear Potetiometer Analog Sensor connected to I0, maps the result to a range from 0 to 255
 and uses the result to set the pulsewidth modulation (PWM) on a T010111 LED Module connected on O0.
 Also prints the results to the serial monitor.

 created 29 Dec. 2008
 Modified 4 Sep 2010
 by Tom Igoe
 modified 7 dec 2010
 by Davide Gomba

 This example code is in the public domain.

 */


 #define O0 11
 #define O1 10
 #define O2 9
 #define O3 6
 #define O4 5
 #define O5 3
 #define I0 A0
 #define I1 A1
 #define I2 A2
 #define I3 A3
 #define I4 A4
 #define I5 A5

// These constants won't change.  They're used to give names
// to the pins used:
const int analogInPin = I0;  // Analog input pin that the Linear Pot is attached to
const int analogOutPin= O0; // Analog output pin that the LED is attached to

int sensorValue = 0;        // value read from the Linear pot
int outputValue = 0;        // value output to the PWM (analog out)

void setup() {
  // initialize serial communications at 9600 bps:
  Serial.begin(9600);
}

void loop() {
  // read the analog in value:
  sensorValue = analogRead(analogInPin);
  // map it to the range of the analog out:
  outputValue = map(sensorValue, 0, 1023, 0, 255);
  // change the analog out value:
  analogWrite(analogOutPin, outputValue);

  // print the results to the serial monitor:
  Serial.print("sensor = " );
  Serial.print(sensorValue);
  Serial.print("t output = ");
  Serial.println(outputValue);

  // wait 10 milliseconds before the next loop
  // for the analog-to-digital converter to settle
  // after the last reading:
  delay(10);
}
