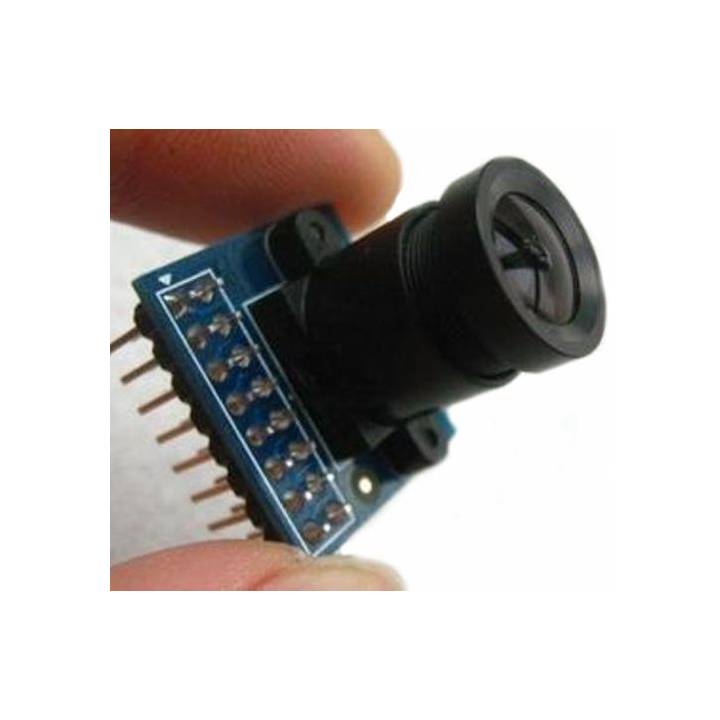

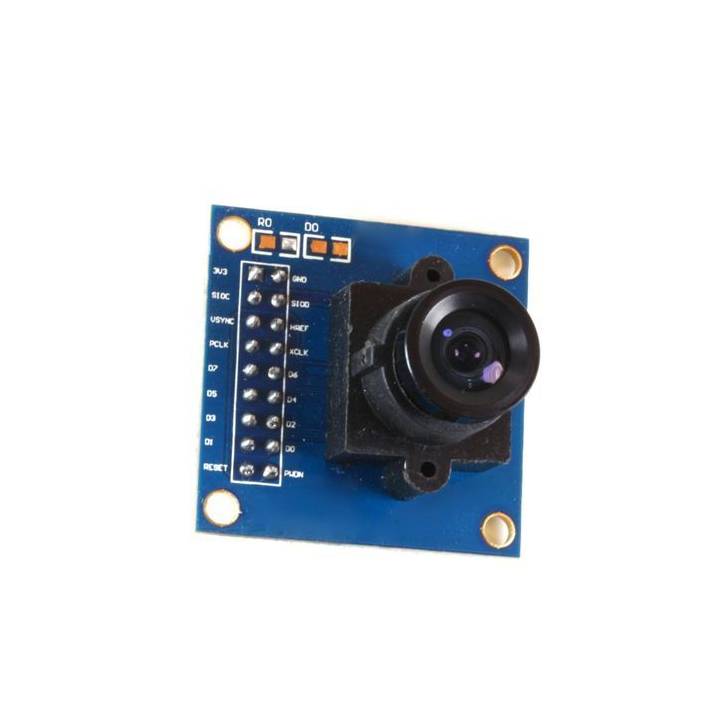

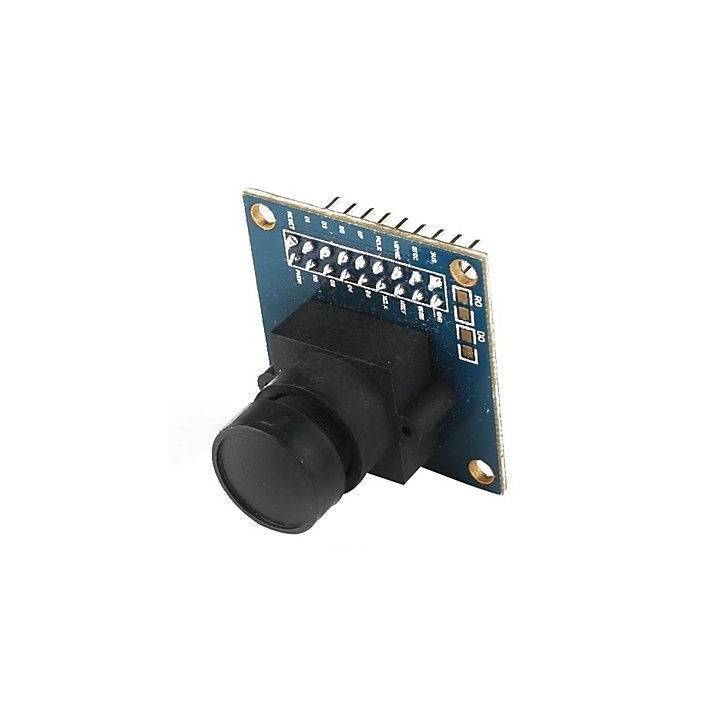

Module caméra OV7670 300 KP VGA compatible Arduino

Description

L'OV7670 est un capteur d'image, de petite taille, avec une faible tension de fonctionnement qui offre toutefois toutes les fonctions de la caméra mono-puce VGA et du processeur d'images.>

Grâce au contrôle du bus SCCB, vous pouvez afficher l'image entière, sous échantillonnée dans une fenêtre avec une résolution des données de 8 bits. La vitesse d'échantillonnage VGA est de 30 images par seconde. Il est possible de paramètrer la qualité des images, le format des données et le mode de transmission. Le processus des fonctions du traitement de l'image, y compris les courbes de gamma, la balance des blancs, la saturation, et la chromatique ne peuvent par contre pas être programmés via l'interface SCCB.

Le système integré Omnivision à capteur d'image permet d'améliorer la qualité de l'image en réduisant ou en éliminant les défauts optiques ou électroniques, tels que le bruit de motif fixe, la couleur ainsi que la clarté et la stabilité de l'image.

Caractéristiques :

• Taille du module 3,5cm x 3,5cm
• Port à 2x10 boches au pas de 2,54 (connecteurs DuPont)
• Haute sensibilité à faible luminosité
• Basse tension appropriée pour les applications embarquées
• Interface standard SCCB compatible avec l'interface I2C
• Format de sortie :  RawRGB sur RGB (GRB4: 2:2, RGB565/555/444), YUV (4:2:2) et YCbCr (4:2:2)
• Prise en charge VGA, CIF - CIF est de la taille de 40 x 30
• VarioPixel échantillonné permet d'éliminer les bandes lumineuses et le calibrage automatique du niveau de noir pour le contrôle de la qualité d'image, ainsi que la saturation des couleurs, la teinte, gamma et la netteté anti-bloom.
• La détection de la saturation (réglage des UV), l'amélioration des contours et la réduction du bruit sont ajustés automatiquement.
• Dimensions Photo 640x480 px
• - Tension de fonctionnement 2,5 à 3 volts
• - Fonctionnement stable: de 0° C à 50° C
• - Format de sortie (8) YUV/YCbCr4: 2:2 RGB565/555/444 GRB4: 2:2 Premières données RVB
• La taille optique est de 1/6 "
• Champs de vision de 25 °

Spécifications

• Utilisation de la caméra simplifiée grâce au microcontrôleur
• Quartz 24MHZ
• Tension d'entrée : 3,3 volts (/-0,1 volts), température de fonctionnement : 0-65 degrés
• Structure métallique lentille Pro avec lentille en verre, longueur focale de 3,6 mm dans la bande 650 nm

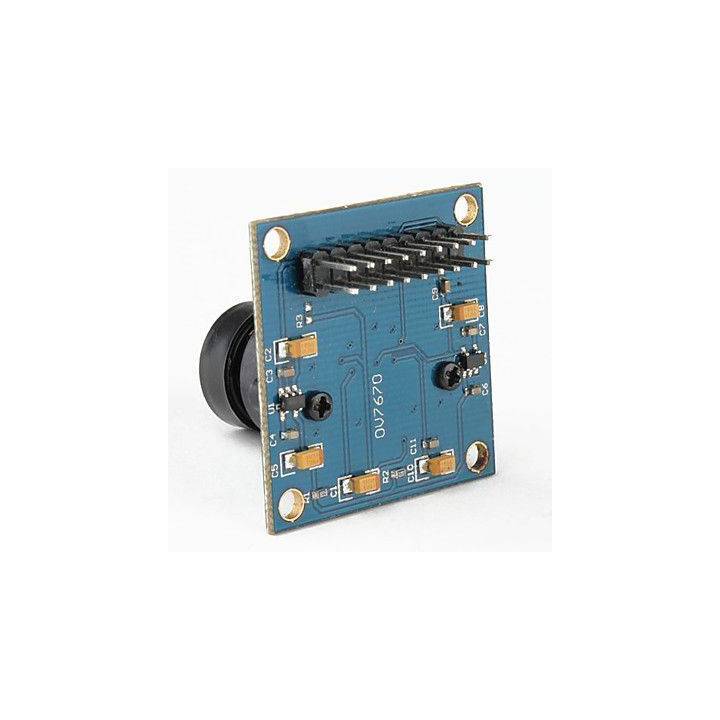

• PCB FR-4 de haute qualité
• Taille du module : 3x3 cm (/ - 0.5 mm)

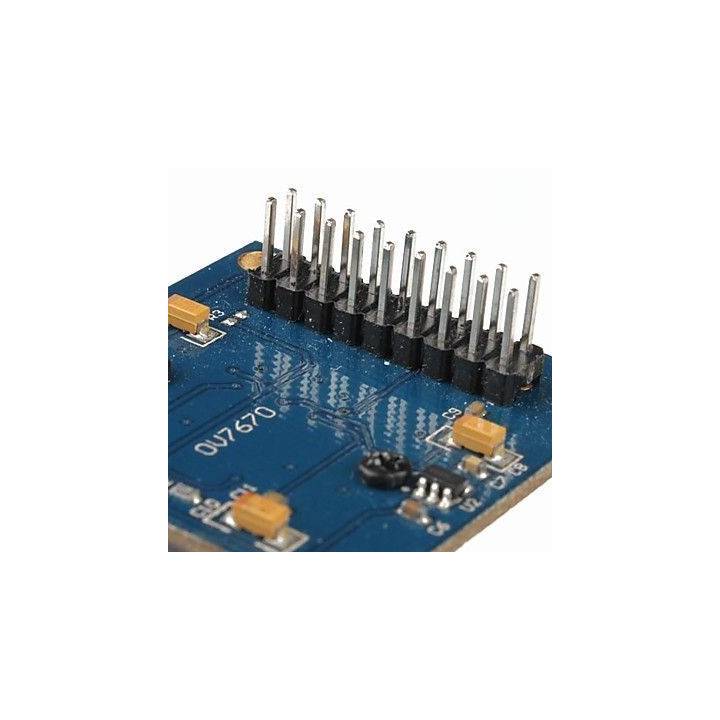

• Connexions : 2 x 10 broches à pas de 2,54 mm

Contenu

• 1 module caméra OV7670 AL422

Documentations

• Brochure
• Datasheet
• Guide d'implémentation
