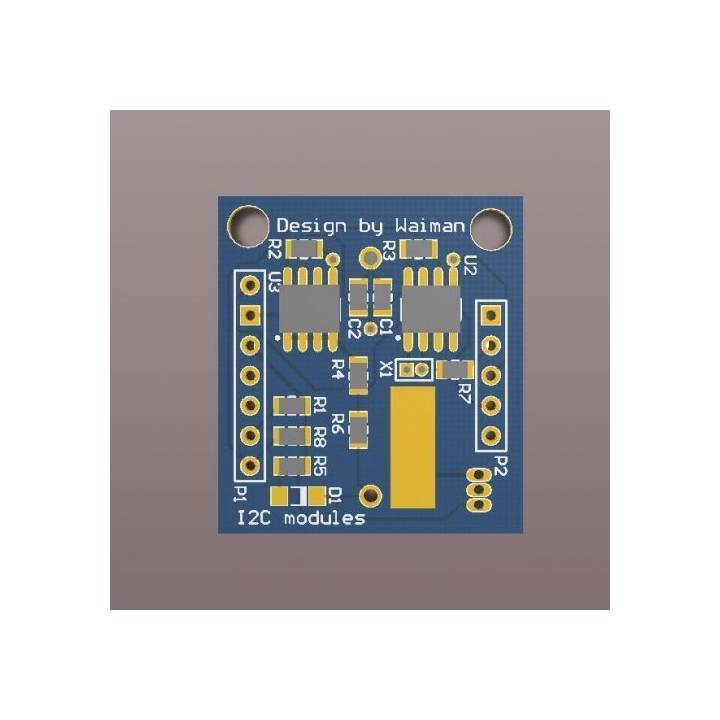

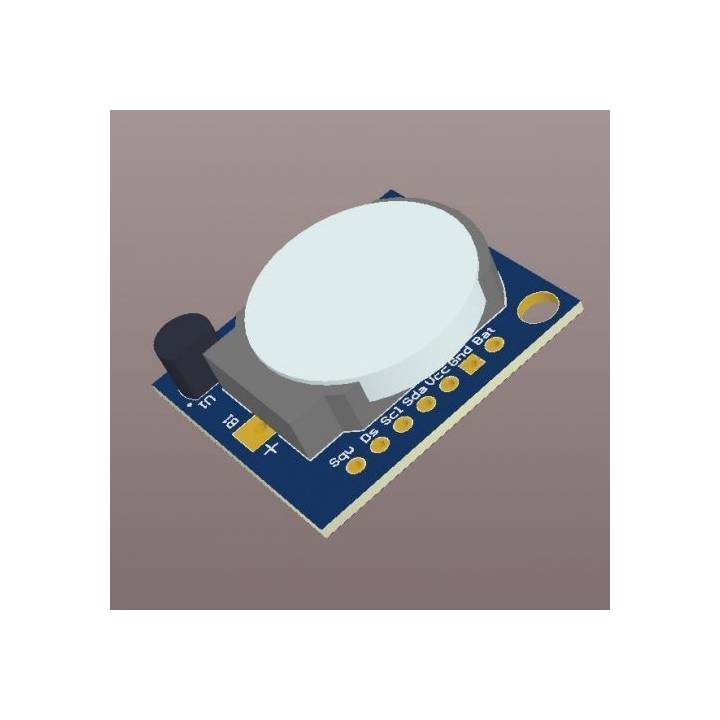

Module horloge temps réel (DS1307)

Introduction

Ce module permet de fournir au microcontrôleur comme les Arduino une information de temps. Il est livré assemblé, et pré-programmé avec l'heure courante (MST). Il est livré avec une pile Lithium (CR1225 41mAh) qui permet au module d'avoir une durée de vie d'au moins 9 ans (prévu jusqu'à 17 ans) sous alimentation externe 5V. Le DS1307 est accessible par I2C.

Spécifications

  • Interface I2C (2 fils)
  • Heures: Minutes : Secondes AM/PM
  • Jour Mois, Date - Année
  • Prise en compte des années bisextiles
  • Calendrier prévu jusqu'à 2100
  • Pile lithium de backup incluse
  • Pin de sortie 1Hz
  • 56 Bytes de mémoire non-volatile disponible pour l'utilisateur



Documentations, Exemples

Quelques tutos et exemples:

En français:
http://wismie.wordpress.com/2009/07/19/mon-arduino-sait-lire-lheure/


En anglais
http://www.ladyada.net/learn/breakoutplus/ds1307rtc.html

http://www.glacialwanderer.com/hobbyrobotics/?p=12

http://combustory.com/wiki/index.php/RTC1307_-_Real_Time_Clock

http://www.bristolwatch.com/arduino/arduino_ds1307.htm
