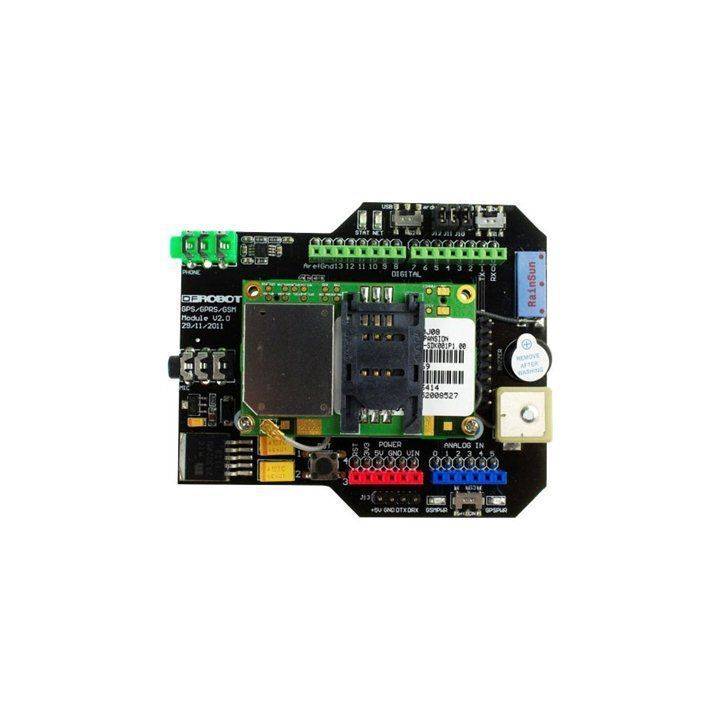

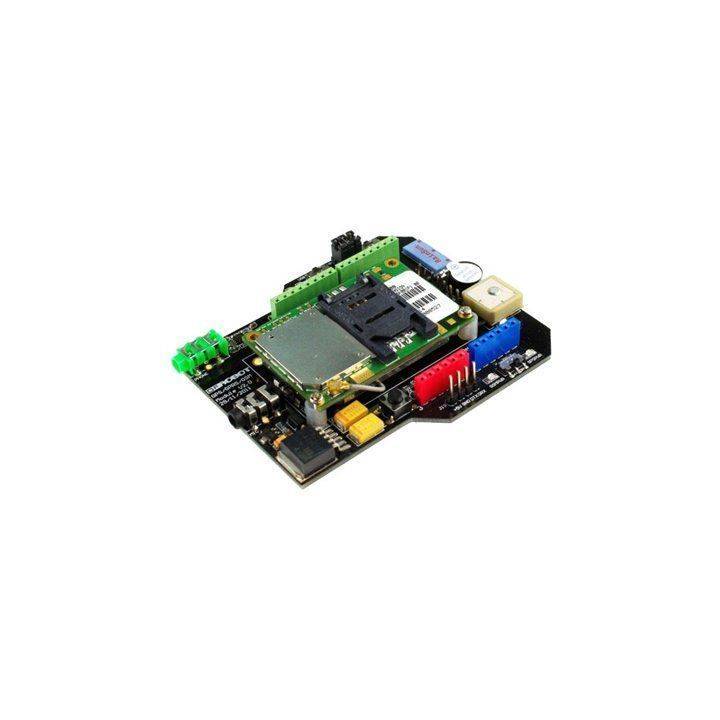

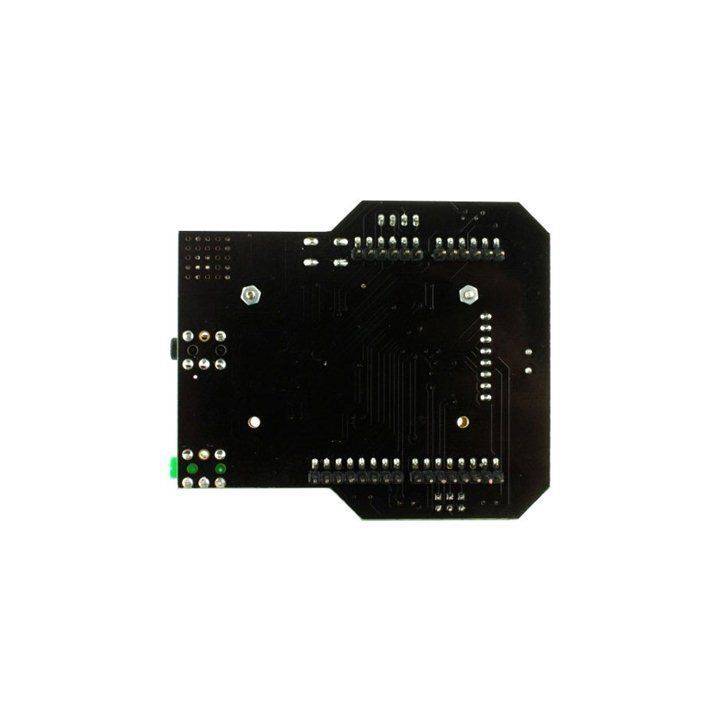

Shield Arduino GPS/GPRS/GSM

TEL0051

Nouveau produit

Cette Shield DFROBOT est une carte d'extension permettant à une carte Arduino d'accéder aux données GPS et de communiquer sans fil par GPRS et/ou GSM.

Plus de détails

Ce produit n'est plus en stock

Prévenez-moi lorsque le produit est disponible

En achetant ce produit vous pouvez gagner jusqu'à 8 points de fidélité. Votre panier totalisera 8 points pouvant être transformé(s) en un bon de réduction de 4,00 €.


89,87 € TTC

En savoir plus

Shield Arduino GPS/GPRS/GSM V2.0

Introduction

Cette shield est une carte d'extension GPS/GPRS/GSM de DFRobot pour carte Arduino.
Elle dispose d'un contrôleur Quadri-band GSM/GPRS qui fonctionne sur les fréquences EGSM 900MHz/DCS 1800MHz et GSM850 MHz/PCS 1900MHz. Elle intégre également la technologie GPS pour la navigation par satellite.
Cette shield permet donc à votre robot ou à tout système électronique d'envoyer des messages et d'utiliser le réseau GSM.

Elle se commande par des commandes AT (Commandes GSM07.07 ,07.05 et SIMCOM AT). Son architecture vous permet de gérer les fonctions GSM & GPS directement avec votre PC et votre carte Arduino. Elle intégre une antenne SMD à fort gain pour accéder aux réseaux GPS & GSM.

Cette shield GPS/GPRS/GSM embarque la puce SIM548C de SIMCom. Celle-ci se caractérise par une interface industrielle standard, des fonctions de communications GPRS/GSM et la fonction GPS. Cette combinaison de fonctions permet le "tracking" ou suivi d'objets, de véhicules et de personnes a tout moment et partout grâce à la couverture des signaux.

Les antenne GPS et GSM sont integrées dans la carte.


Description shield GPS

Spécifications

  • Alimentation: 6-12v
  • Consommation faible puissance (100mA à 7v - mode GSM)
  • Quadri-Band 850/900/18001900MHz
  • GPRS multi-slot classe 10
  • GPRS station mobile classe B
  • Conforme à la norme GSM phase 2/2+
  • Classe 4 (2 W à 850/900 MHz)
  • Classe 1 (1 W à 1800/1900MHz)
  • Contrôle via commandes AT (GSM07.07 ,07.05 et commandes AT SIMCOM)
  • Supporte la technologie GPS pour la navigation par satellite
  • Embarque une antenne SMD à gain fort pour lr GPS & GSM
  • Embarque directement un pad à 4*4 buttons
  • Commutateur de contrôle USB/Arduino
  • Comutateur Programmable pour Arduino
  • Buzzer for call notification
  • Indicateurs LED par l'alimentation, l'état des reseaux et modes de fonctionnement
  • Comutateurs:
    • S1 -- Programmation / Communication Mode
    • S2 -- Contrôle de l'interface: USB / Arduino
    • S3 -- Alimentation GPS: On / Off
  • Interfaces:
    • Connecteur carte SIM embarqué
    • Socket pour jack Audio & Micro
  • Dimensions: 70x55mm
  • Spécifications pour les SMS via GSM / GPRS
    • MO et MT Point-à-point
    • Diffusion cellulaire SMS
    • Mode Texte et PDU
  • Spécification pour le GPS
    • Récepteur 20 canaux, composant L1 1575.42 MHz,C/A code rapport 1,023 MHz
    • Précision de positionnement 10m CEP sans SA/Vitesse 0.1m/s, sans SA/Temps 1us synchronisé à l'heure GPS
    • Date WGS-84
    • Rapport d' acquisition (TTFF defini à 95% de la première position de station locale)
      • Resert à chaud<1s, moyenne, ciel dégagé
      • Démarrage à chaud <38s, moyenne, ciel dégagé
      • Démarrage à froid <42s, moyenne, ciel dégagé
    • Supporte AGPS
    • Tension de fonctionnement 3.3V DC ±5%
    • consommation à faible puissance environ 200mW à 3.3V
    • Protocoles:
      • NMEA-0183
      • SiRF binary
      • RTCM SC-104
    • Memoire: 4 Mo de flash and 1Mo de SRAM

Contenu

  • Module GPS/GPRS/GSM V2.0(x1)
    NB: Il n'est pas nécessaire d'ajouter ni une antenne GPS, ni GSM car elles sont integrées dans le module
