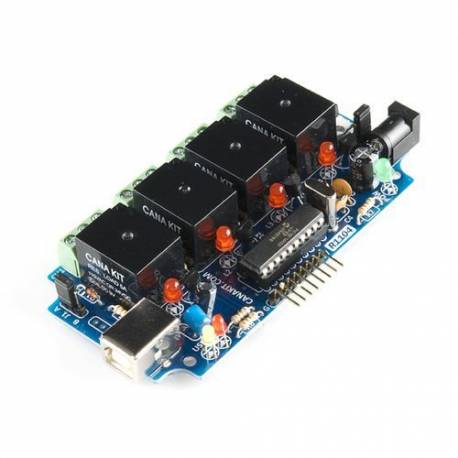

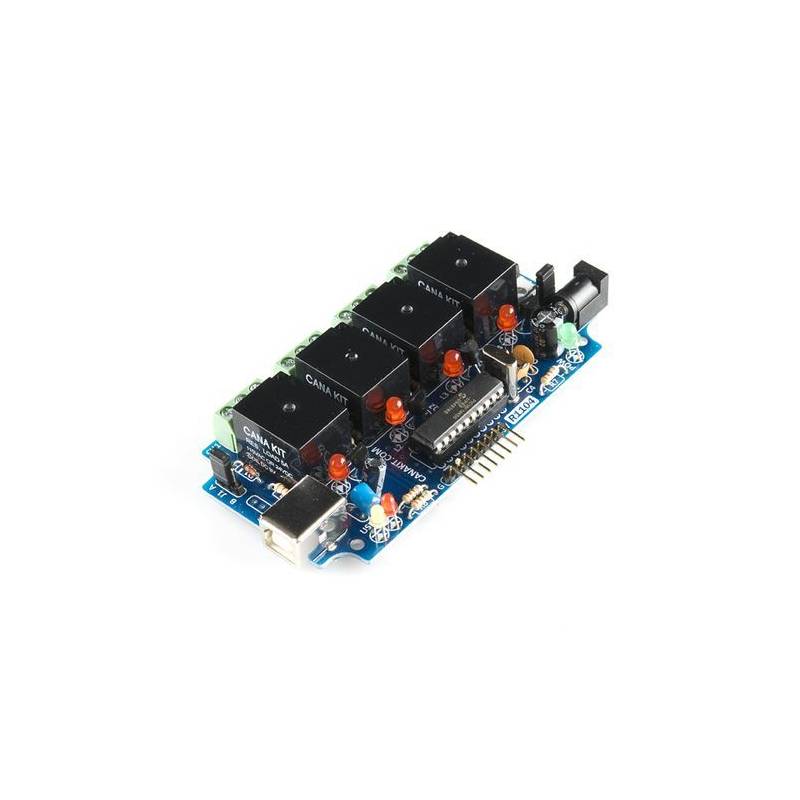

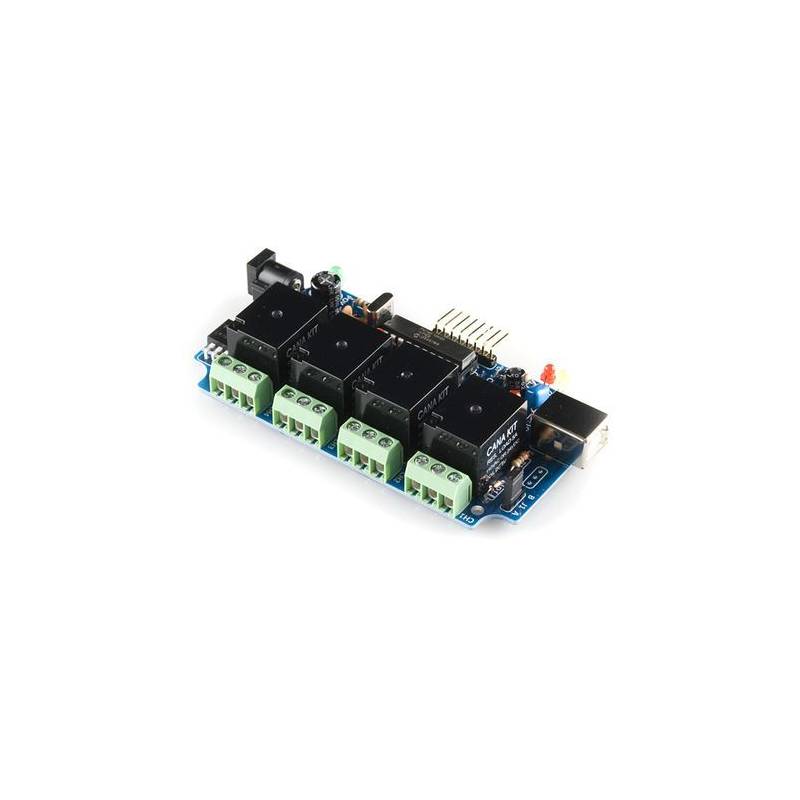

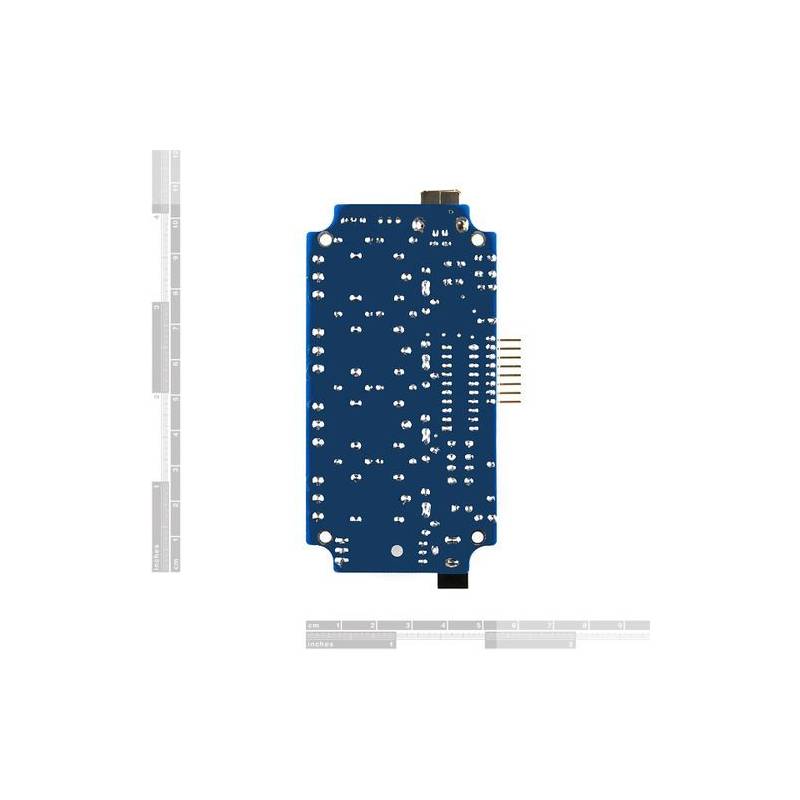

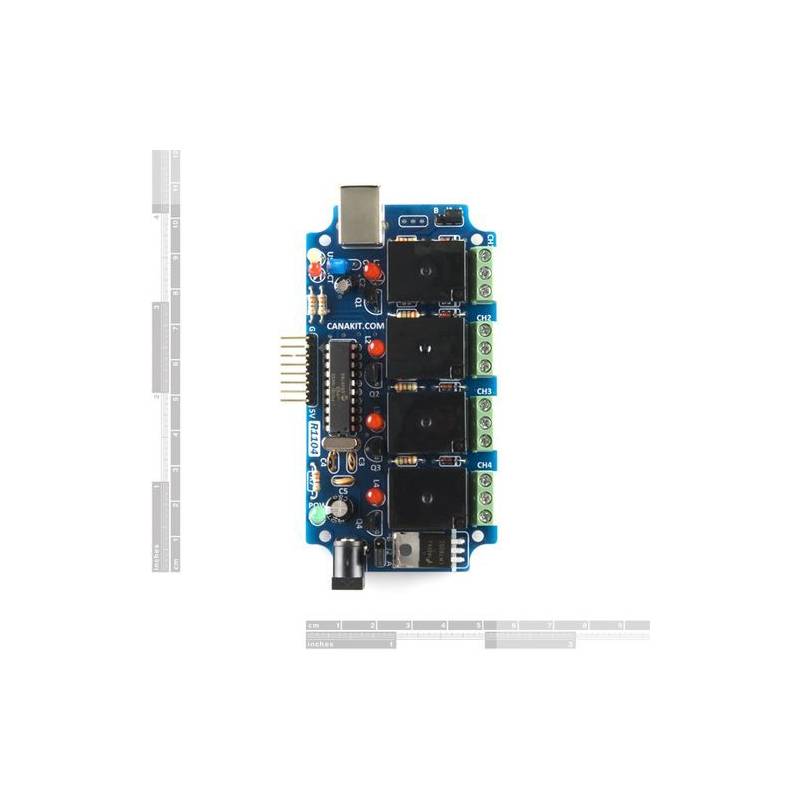

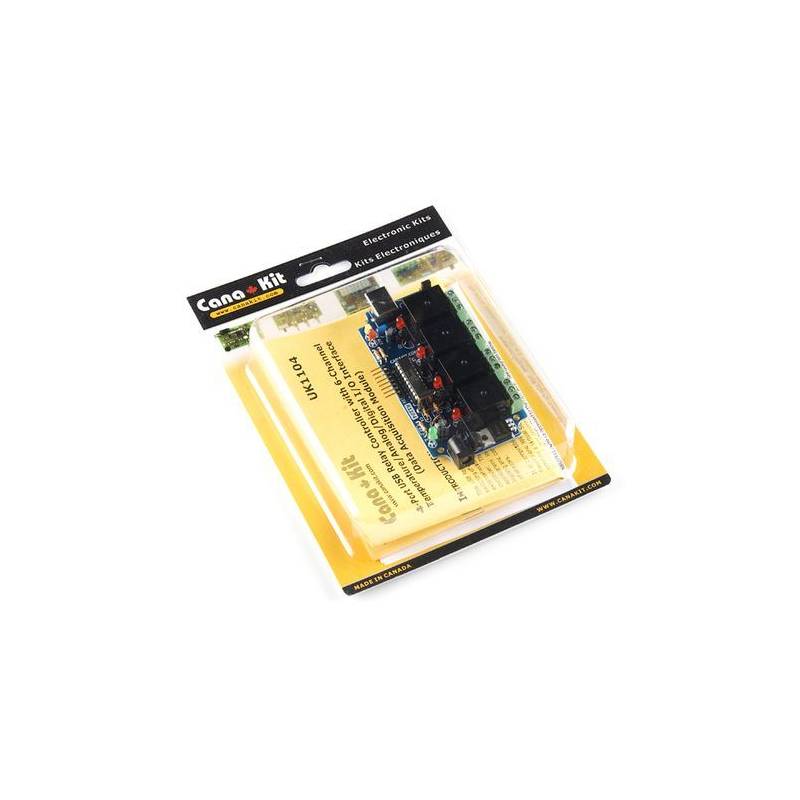

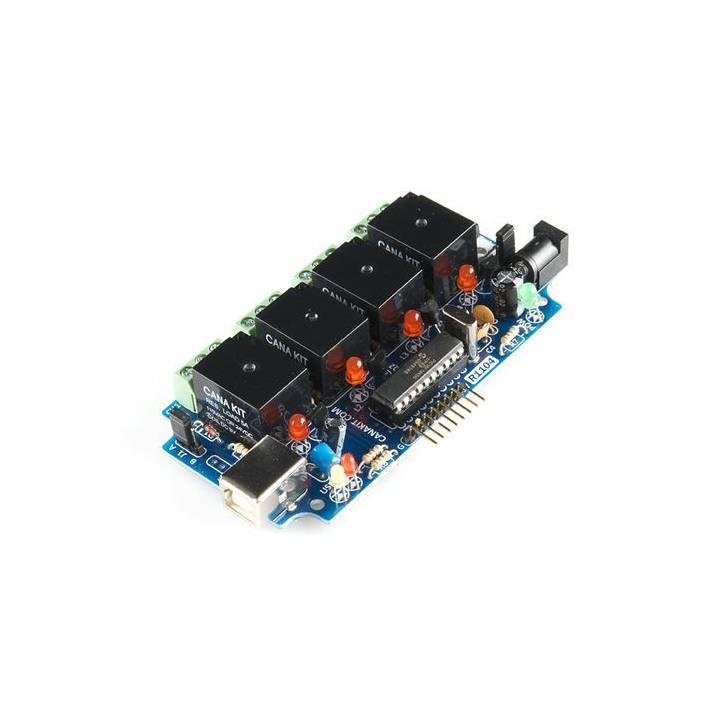

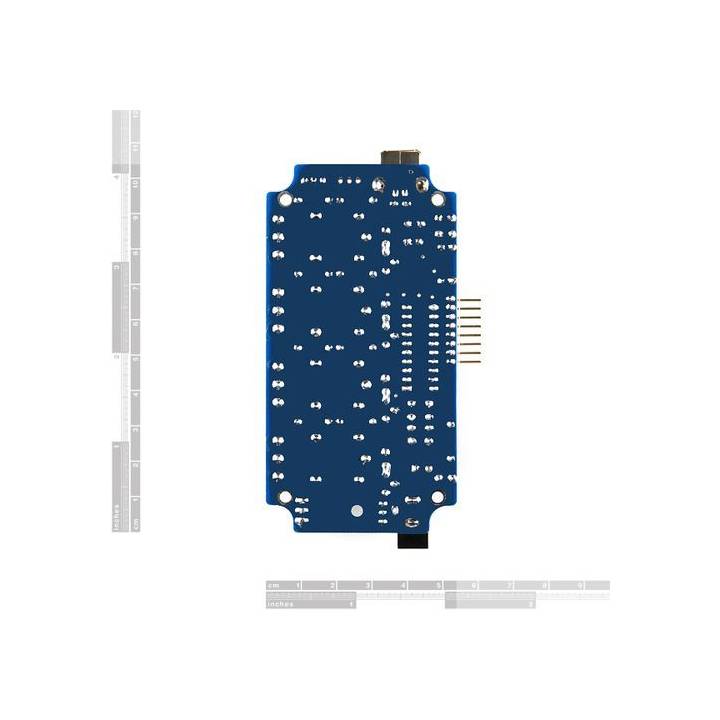

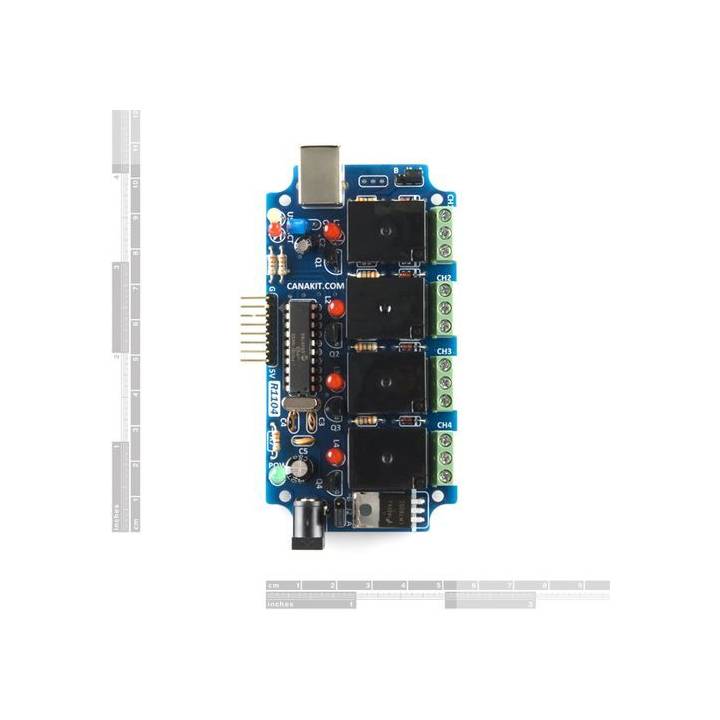

Carte USB contrôleur de relais + 6 E/S

DEV-09669

Nouveau produit

Cette carte permet à un PC (sous windows, OS/X ou Linux) par le biais d'un port USB de contrôler 4 relais integrés et 6 entrées/sorties configurables indépendamment (entrée numétrique, Sortie numérique, entrée analogique)

Plus de détails

2 Produits

En stock

Attention : dernières pièces disponibles !

En achetant ce produit vous pouvez gagner jusqu'à 6 points de fidélité. Votre panier totalisera 6 points pouvant être transformé(s) en un bon de réduction de 3,00 €.


69,97 € TTC

En savoir plus

Carte USB contrôleur de relais + 6 E/S



Description

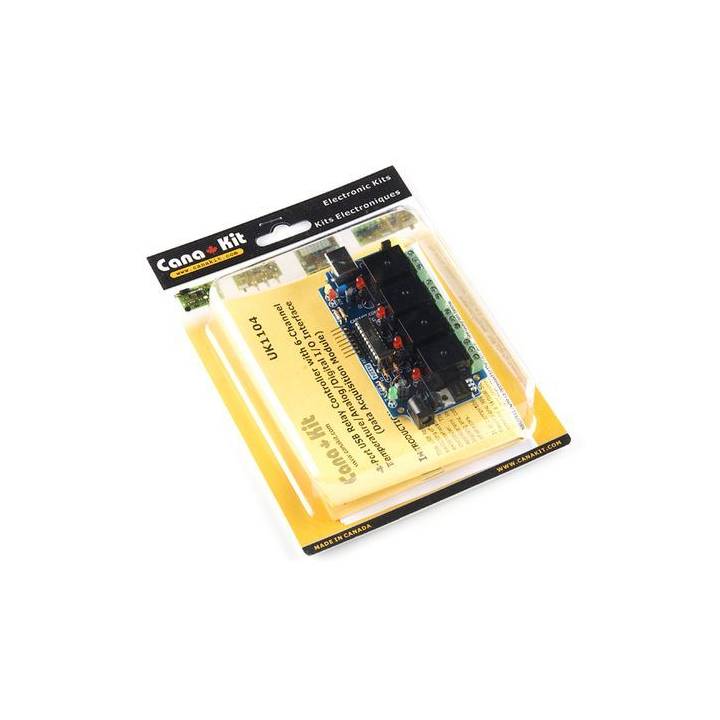

Cette carte contrôleur de relais et acquisition de données par USB de Cana Kit permet à un ordinateur d'aussi bien commuter des appareils externes que de communiquer avec le monde extérieur grâce à une liaison USB bidirectionnelle (idéale pour l'acquisition de données).

Ce contrôleur est très flexible et peut être utilisé dans un bon nombre d’applications spécifiques incluant les stations météo comme le suivi, contrôle et enregistrement de données de température ou d’autres types de capteurs.

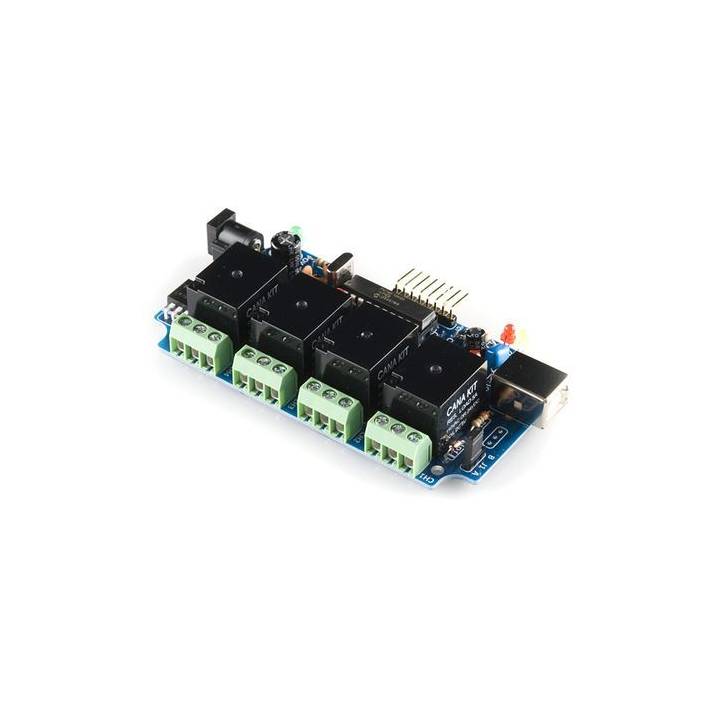

Ce contrôleur dispose de 4 relais supportant chacun un courant de 5A. De plus il dispose d’une interface de 6 canaux d’entrées/sorties configurables individuellement en entrée numérique, sortie numérique, entrée analogique, (10 bits de résolution) ou en capteur de température (Série Dallas/Maxim 1-fil).

En mode Entrée/Sortie numérique, chaque canal peut supporter des signaux d’entrées compatibles TTL ou ST (Schmitt Trigger) (dépendant du canal) ou un signal de sortie 5V.

En mode Entrée analogique, chaque canal peut convertir une tension comprise entre 0 et 5V (ou plus si vous utilisez un diviseur de tension) en une représentation numérique sur 10 bits.

Enfin, en mode capteur de temperature, chaque canal peut être connecté à un capteur numérique  Maxim/Dallas 1-Wire (vendu séparement) comme un DS1822, DS18S20, DS18B20 ou DS1821 et fournit une information de température au format Degré Celsius et Fahrenheit.

La carte est compatible avec Windows et Apple OS X, mais aussi avec différentes versions de Linux et apparait comme un périphérique USB CDC (Communications Device Class) créant ainsi un port série virtuel (COM). Cela simplifie considérablement la programmation de la communication avec la carte avec tous les langages de programmation supportant la communication par port série (VB, VB.NET, C#, C, C++, Perl, Java, etc).

Une série complète de commande sont disponibles pour un contrôle total des relais, canaux d’E/S et capteurs.

 Caractéristiques

  • Nombre de relais: 4
  • Nombre de voies d’entrées/sorties: 6
  • Relais: 5A 110V AC / 24V DC (Charges résistives)
  • Canaux E/S configurables individuellement en entrée/sortie numérique, entrée analogique ou capteur de température
  • Résolution du CAN (Convertisseur Analogique Numérique): 10-bit
  • Compatible avec les capteurs de températures Maxim/Dallas 1-wire
