Shield GPS pour Arduino

Introduction

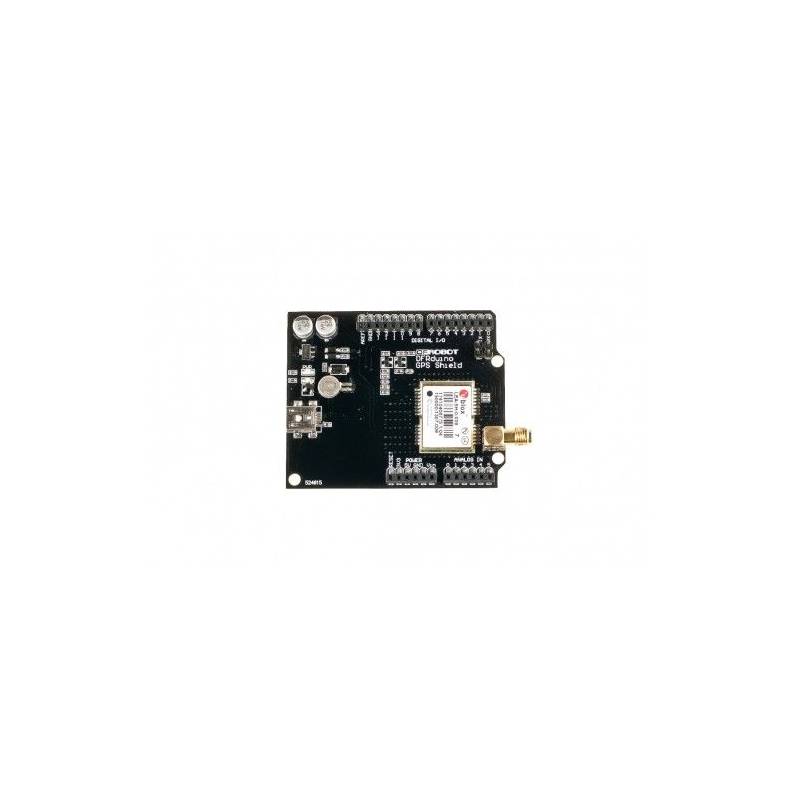

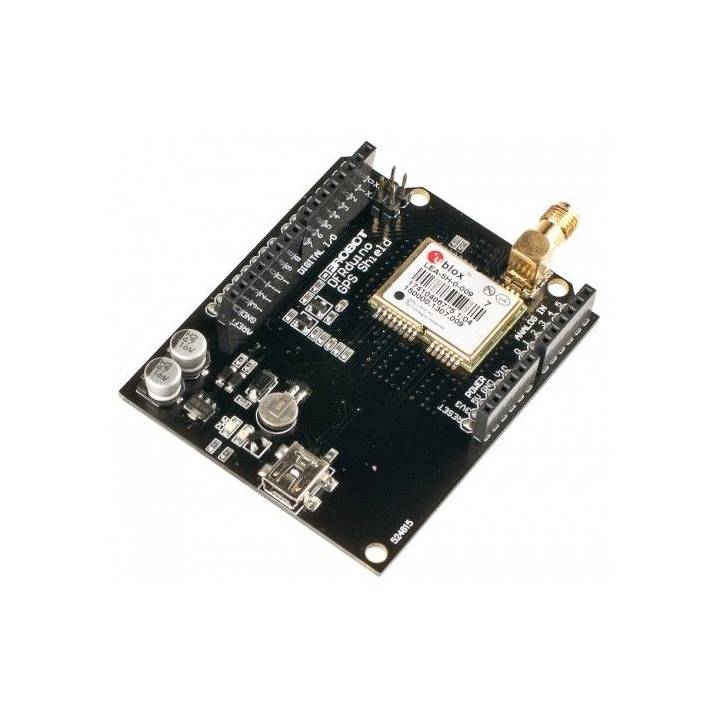

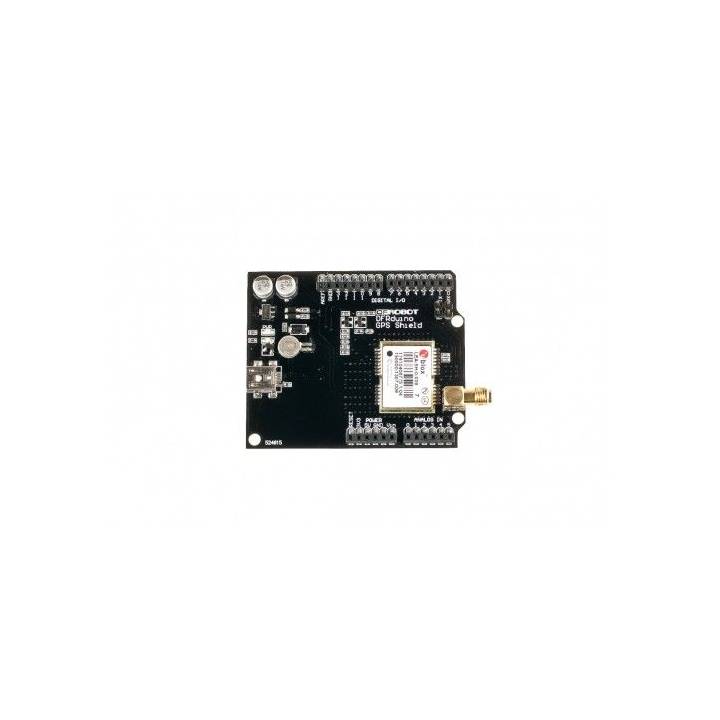

Cette extension GPS pour Arduino intègre le module ublox LEA-5H.

le LEA-5H est un système autonome de haute performance pour recevoir les signaux satellites GPS et GALILEO et conçu pour une utilisation facile et une amélioration continue par rapport à ses précedecesseurs LEA-4. Il intègre la technologie d'acquisition signal faible, ainsi qu'une grande fléxibilité de connectivité. Le LEA-5H dispose d'une mémoire flash interne autorisant la mise à jour firmware et la mémoristation de paramètres de configuration spécifiques en mémoire RAM non volatile.

Le superviseur d'antenne integré supporte les antennes externes et actives comme l'antenne GPS haute performance u-blox' ANN.

u-blox KickStart fourni un demarrage accéléré en cas de signaux faibles, et le SuperSense® Indoor GPS est capable de suivre et d'acquérir les données même en cas de detection très faibles. Cela fait du LEA-5H un produit idéal pour des solutions "In-door".

Spécifications

• Démarrage accéléré en cas de signal faible grâce à la technologie KickStart
• Tension opérationnelle: 2.7 - 3.6 V
• Compatible aves les antennes ceramic ou GeoHelix
• Accessible via série et USB
• Taux de rafraichissement de positionnement de 2 Hz
• Mémoire interne pour la mise à jour firmwares et le stockage de paramètres de configurations spécifiques
• Superviseur et alimentation d'antenne
• Detection de court-circuit et circuit ouvert de l'antenne et système de protection d' antennes externes
• Interfaçage: 1 UART (série), 1 USB and 1 DDC (compatible I2C)
• GALILEO-ready
• Système u-blox 5 à 50-canaux avec plus d'un millions de corrélateurs effectifs
• Moins d'1 second pour les démarrages à chaud et contrôlé
• Sensibilité de positionnement GPS SuperSense® Indoor: -160 dBm
• Supporte les services AssistNow Online et AssistNow Offline A-GPS; compatible OMA SUPL
• Supporte SBAS (WAAS, EGNOS, MSAS, GAGAN)
• Température d'utilisation: -40 to 85°C
• RoHS (sans plomb)

Documents

• Page Web Ublox LEA-5h
• Ressource Ublox
• Schematiques
• Drivers & Logiciel
• Documentation Wiki (Code d'exemple)

Contenu

• Carte d'extension GPS (1 unité)

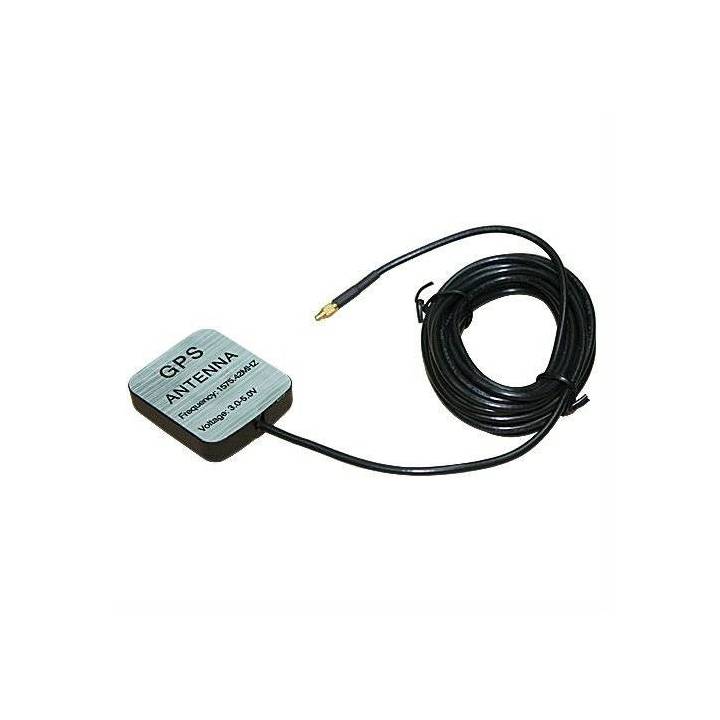

• Antenne passive (1 unité)
