Cube 3x3x3 à leds multicolores

KIT-09867

Nouveau produit

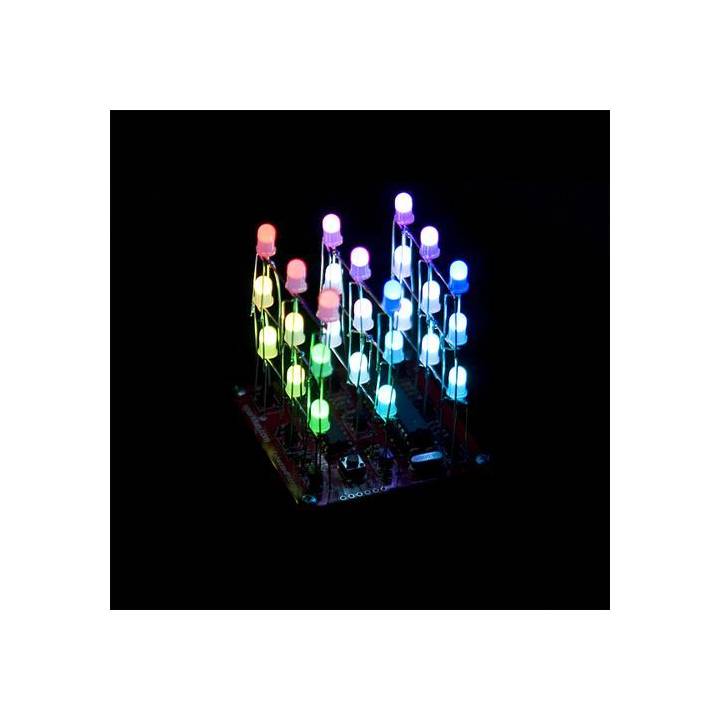

Ce kit est un cube 3x3x3 soit 27 leds multicolores à construire et à programmer pour des effets visuels garantis.

Plus de détails

3 Produits

En stock

En achetant ce produit vous pouvez gagner jusqu'à 6 points de fidélité. Votre panier totalisera 6 points pouvant être transformé(s) en un bon de réduction de 3,00 €.


67,58 € TTC

En savoir plus

Cube 3x3x3 à leds multicolores?

Description

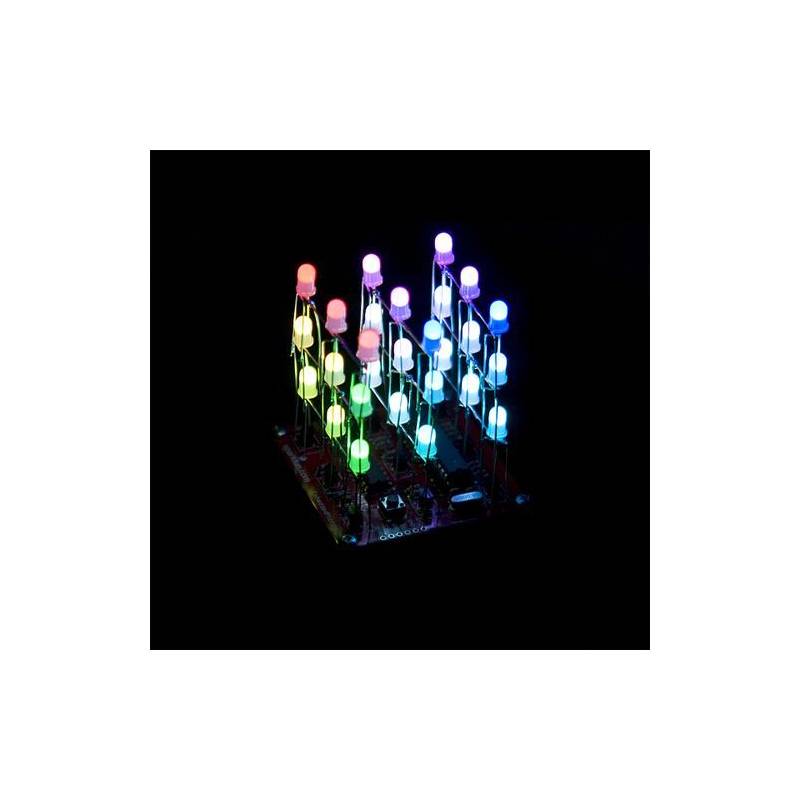

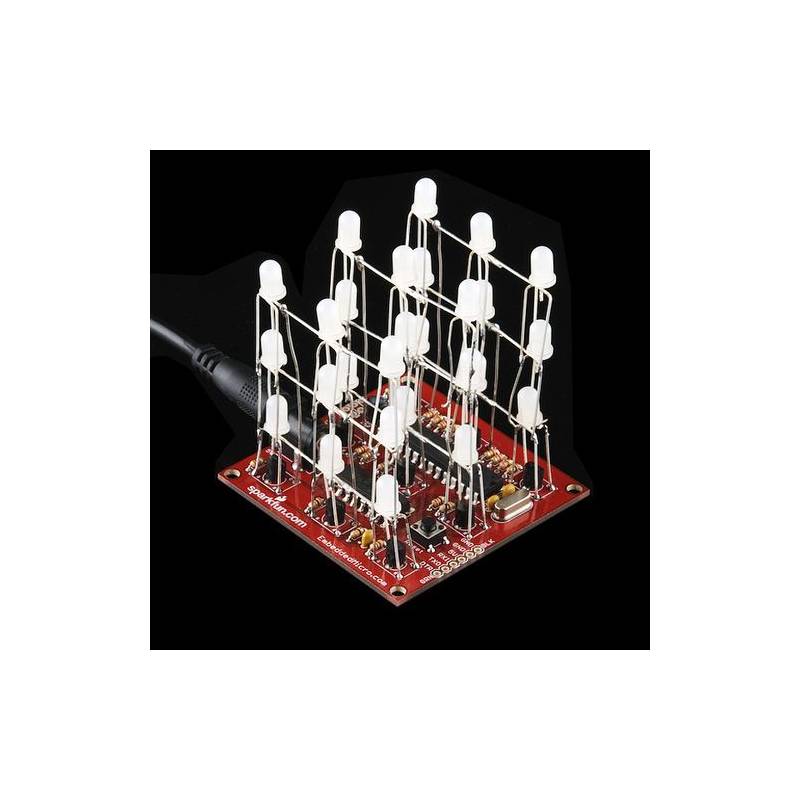

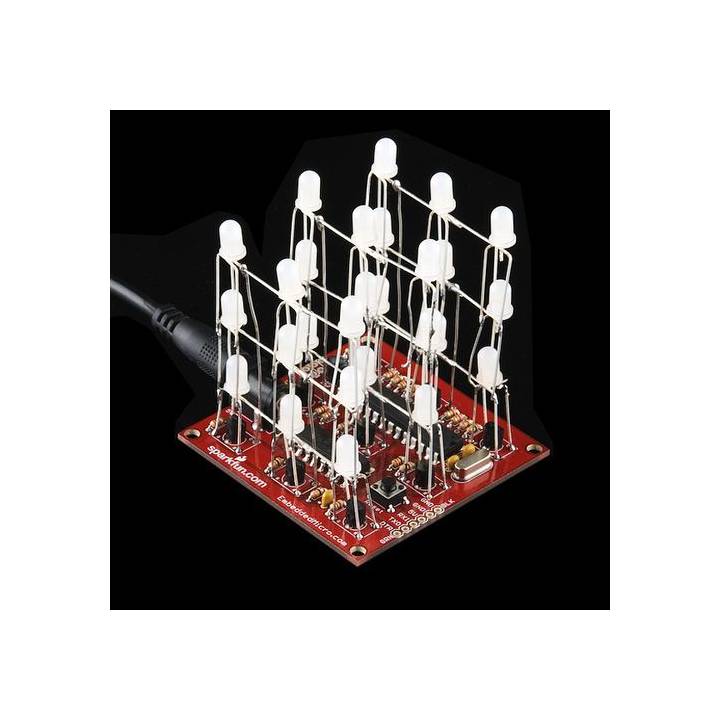

Il s'agit d'un kit pour réaliser un cube 3x3x3 de led RVB. Celui-ci contient tout ce dont vous aurez besoin, à savoir : 27 leds, un microcontrôleur ATMega328, un PCB personnalisé ainsi que des composantscomplémentaires nécessaires .

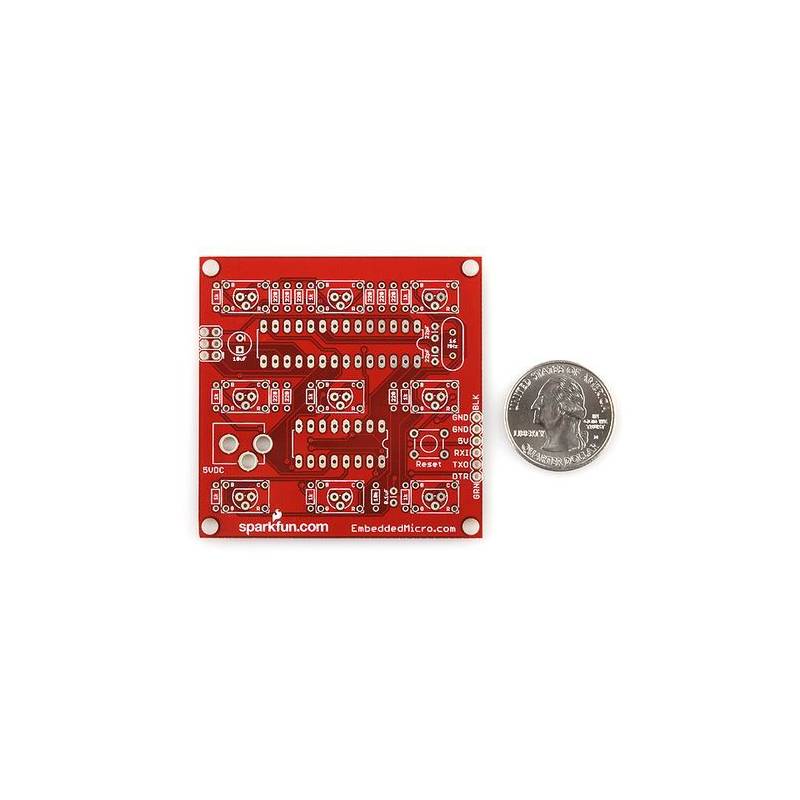

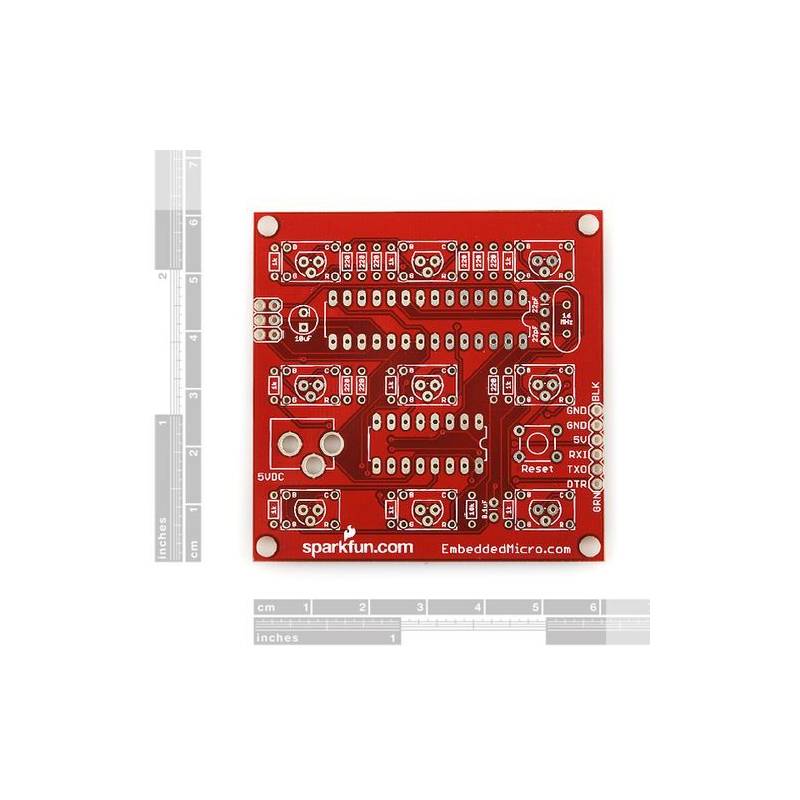

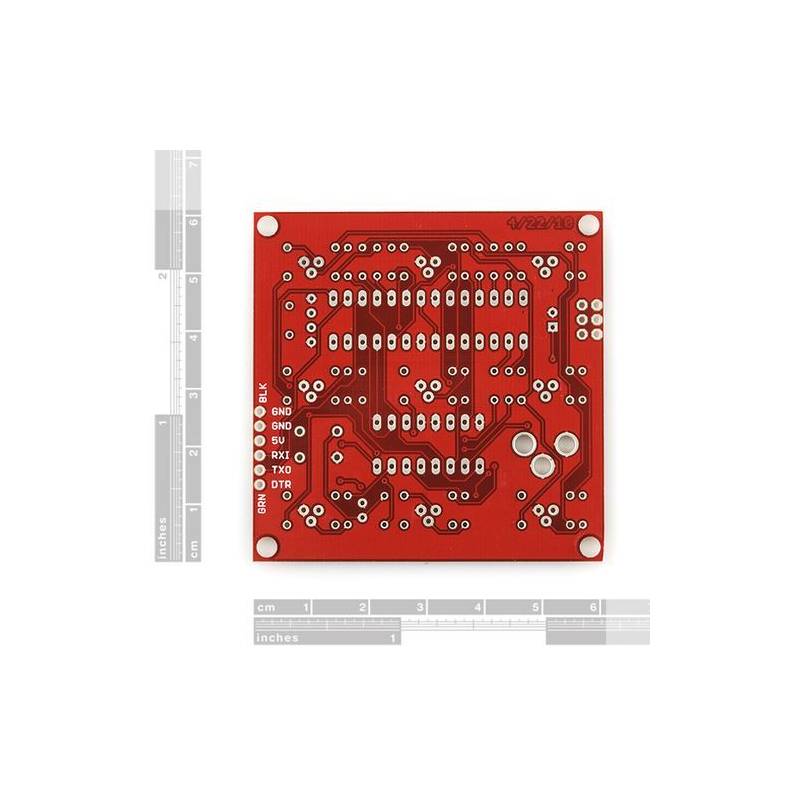

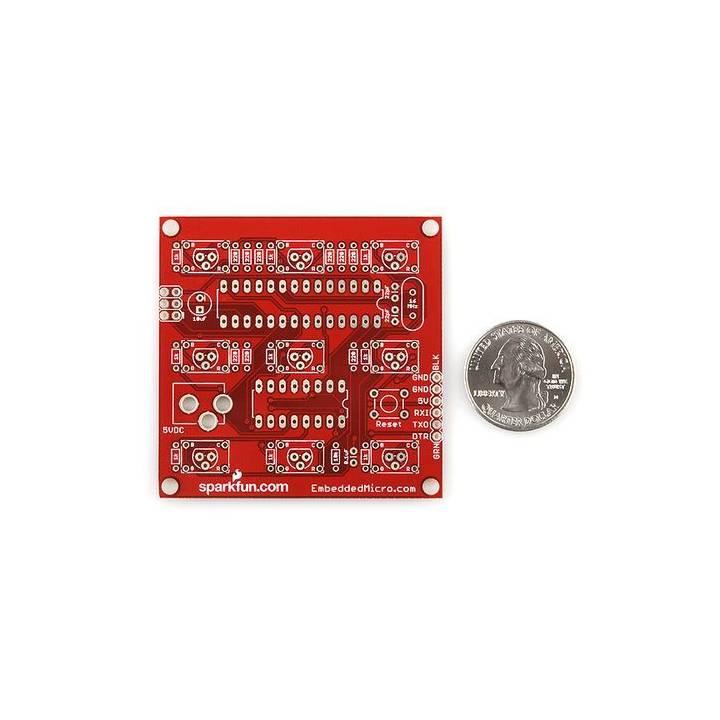

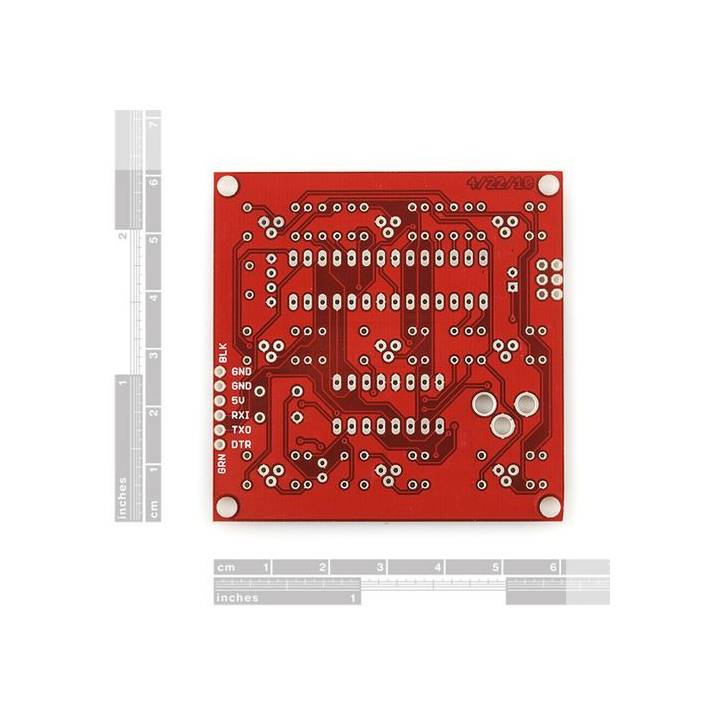

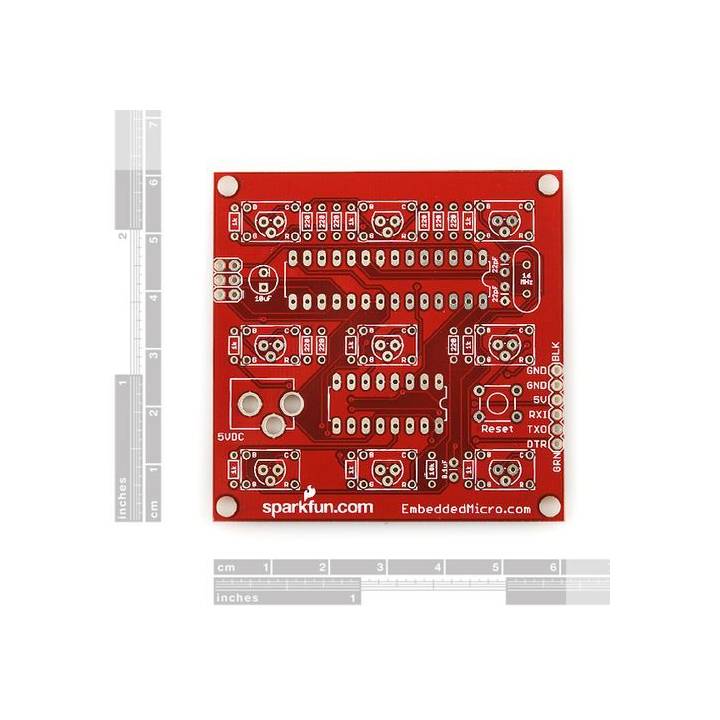

Le PCB inclus propose un connecteur ISP ainsi que les broches USART pour l' ATmega328, de sorte que vous puissiez personnaliser le code et le contrôler avec une liaison série. Un exemple de code est livré pré-programmé sur la puce ATméga328.

Ce qui est nouveau pour cette version de cube, c'est le bootloader série Arduino qui est programmée sur l'ATmega328. Ce qui signifie que vous pouvez facilement reprogrammer le firmware, en utilisant le module FTDI Breakout en conjonction avec le développement de l'environnement Arduino. Lors de la programmation du cube d'Arduino, sélectionnez l'Arduino Duemilanove ou l'option de bord Nano w/. Le header 6 pins pour la connection du module FTDI n'est pas inclus .
L'alimentation doit être fournie par une source propre régulée à 5VDC. Un connecteur Jack de 2,1 mm est inclus pour vous petrmettre de connecter votre alimentation. Nous vous recommandons d'ajouter des entretoises pour supporter le système !
Vous aurez besoin d'un fer à souder pour réunir tous les composants.  LE PCB possède des trous traversant, mais la matrice des leds requiert beaucoup d'attention pour l'assembler. Nous vous recommandons de lire attentivement les instructions de construction avant de vous lancer.



Remarque : dans ce kit les fils de connections, mais vous devrez les dénuder vous-mêmes.

Information : ce produit est issu d'une collaboration avec "Embedded Micro". Une partie des ventes leur revient pour le support technique et la poursuite du développement.

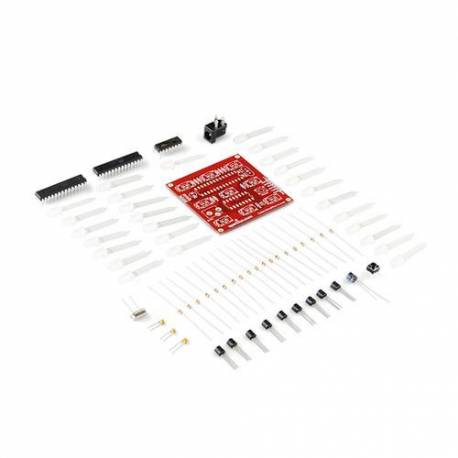

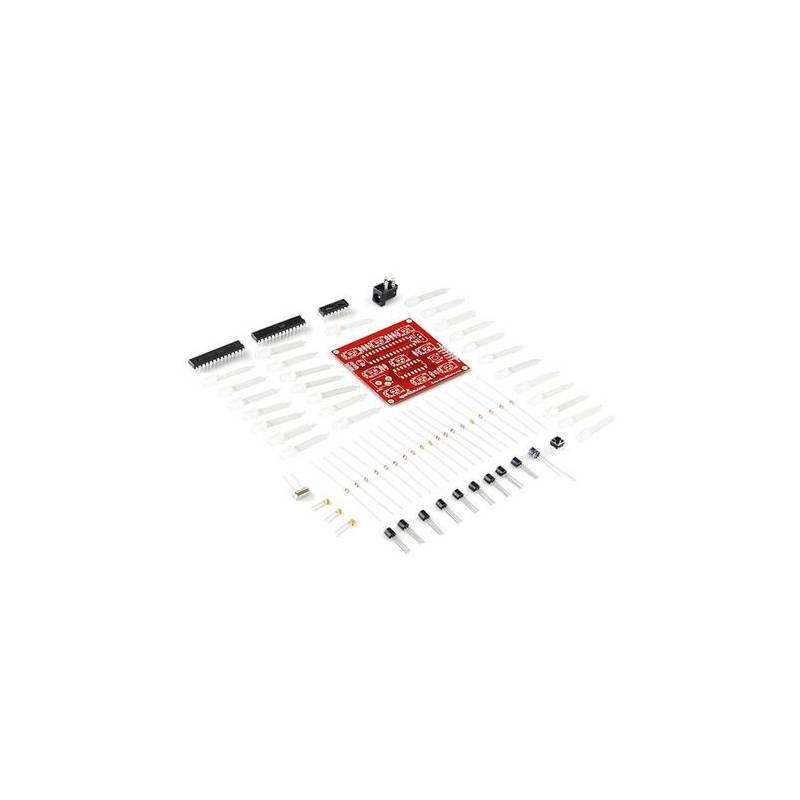

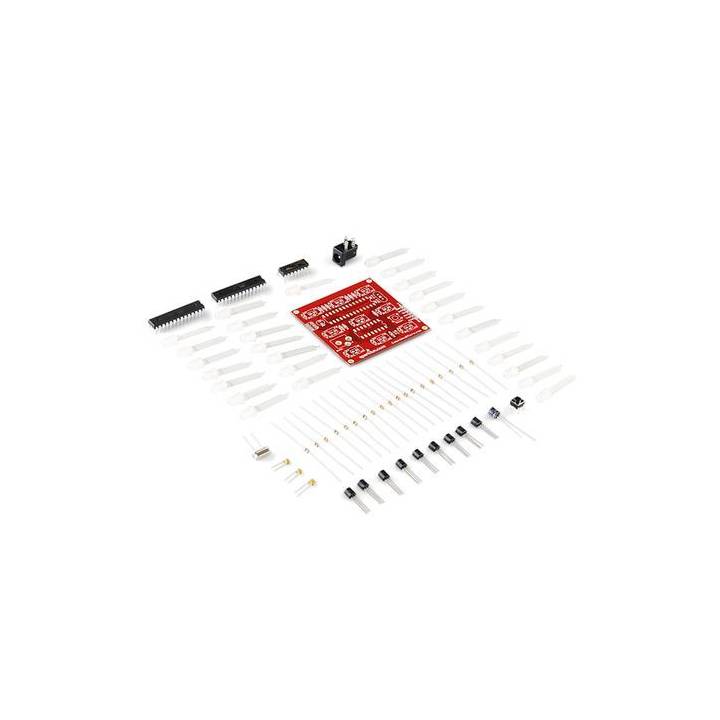

Le kit comprend

  • 1x Atmega328 (pré-programmée)
  • 1x Décodeur 3-8 lignes 74HC238
  • 1x Cube LED PCB
  • 27x LEDs RGB Diffuses
  • 2x condensateurs céramiques 22pf
  • 1x condensateus céramiqus 0.1uF
  • 1x condensateur Electrolytique 10uF
  • 9x résistances1k?
  • 1x résistance 10k?
  • 1x cristal 16MHz
  • 1x Jack 2.1mm
  • 9x résistances 220?
  • 9x transistors NPN 2N3904
