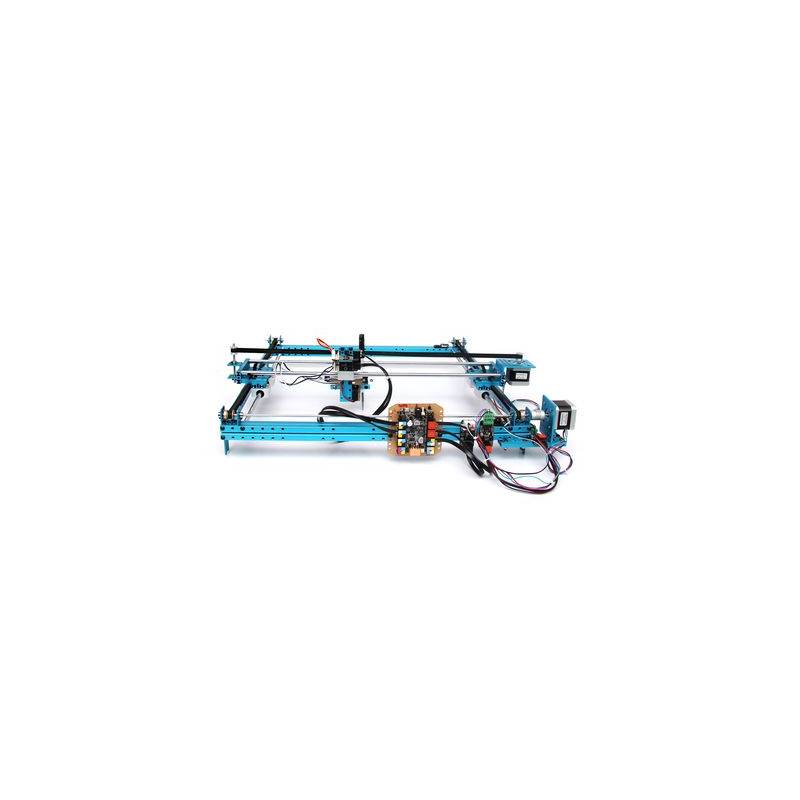

Kit table XY plotter v2.0 avec électronique

90014

Nouveau produit

Ce Kit table XY plotter avec électronique v2 de Makeblock est un amélioration du Kit table XY avec électronique pour le rendre plus précis stable pour être utilisé en Mini CNC, imprimante 3D, fraiseuse, machine de découpe ou gravure laser,etc.

Découvrez également l'ensemble de la gamme Makeblock sur la boutique en ligne Arobose.

Plus de détails

Ce produit n'est plus en stock

Prévenez-moi lorsque le produit est disponible

En achetant ce produit vous pouvez gagner jusqu'à 27 points de fidélité. Votre panier totalisera 27 points pouvant être transformé(s) en un bon de réduction de 13,50 €.


277,47 € TTC

En savoir plus

Kit table XY plotter avec électronique v2

Description

Ce kit de Makeblock est une évolution du Kit table XY avec électronique.

- La structure a été renforcée, le contrôle des moteurs simplifié et le kit est maintenant compatible avec une tête laser pour une utilisation comme découpeuse et/ou graveuse laser ...

Avec le Processing et GRemote, the XY-Plotter 2.0 est un robot dessinateur capable de dessiner d'incroyables images avec du code G (GCode)

Comme la structure a été renforcée, le plotter XY v2.0 est suffisamment solide pour être utilisé en Mini CNC, imprimante 3D, fraiseuse, machine de découpe ou gravure laser, etc. Le mouvement de l'outil est maintenant très précis et stable grâce à l'ajout d'un mécanisme de double transmission.

Le contrôleur de moteurs pas à pas a été remplacé par ceux-ci A4988, plus simple à utiliser que le précédent Me 2H Microstep Driver V1.0.



Caractéristiques

  • Pièces en aluminium extrudée renforcées par rapport au Kit table XY avec électronique
  • Surface anodisée
  • Mécanisme à double transmission
  • Amélioration du mécanisme de maintien de l'outil
  • Contrôleur moteur pas à pas suimple à utiliser, A4988
  • Panneau de contrôleur mis à jour -- Me Baseboard
  • Contrôle/commande amélioré grâce à Processing et GRemote



Le kit inclut

1x Profilé 0824-16

10x colliers 4mm

1x câble 6P6C RJ25 -35cm

4x Profilés 0824-48

1x accouplement flexible 4x4mm

2x câbles 6P6C RJ25 -50cm

1x Profilé 0824-80

4x axes de transmission linéaire D8X496mm

1x alimentation secteur - 12VDC

4x Profilés 0824-96

6x patins de transmission linéaire 8mm

1x câble USB A-B- Mâle-Mâle

2x Profilés 0824-112

10x roulements à billes 4x8x3mm

1x support de base

2x Profilés 0824-496

1x tournevis cruciforme 2.5mm

4x  Me Micro Switch B

1x Profilé 0808-80

1x tournevis cruciforme 3mm

1x support micro servo 9g

2x Profilés 2424-504

2x clés Allen 1.5mm

1x axe de transmission linéaire D4x512mm

2x supports 3x3

1x clé 7mm

1 x axe de transmission linéaire D4x80mm

5x plaques 3x6

50x écrous  M4

3 x écrous M2

5x supports U1

10x vis fraisées M3x8

3 x vis cruciformes M2×10

3x  connecteurs de courroie

26x vis sans tête M3x5

30 x vis 6 pans M4×14

2x supports moteur pas à pas 42BYG

16x rivets plastiques R4060

28 x vis 6 pans M4×16

1x micro servo K-Power 9g

6x rivets plastiques R4100

12 x vis 6 pans M4×22

2x moteurs pas à pas 42BYG

20x colliers plastique 4x7x2mm

18 x vis 6 pans M4×30

6x poulies18T

1x carte Me-Baseboard

36 x vis 6 pans M4×8

3x courroies ouvertes (1.3m)

2x contrôleurs moteurs pas à pas Me Stepper motordriver V1.0

6 x liens découpables 3

2x axes D 4x56mm

3x adaptateurs RJ25

30 x attaches câble nylon  2*100

1x tige filetée 4x39mm

2x câbles 6P6C RJ2520cm

5 x bandes caoutchoutées


Documents

Visitez ce lien pour télécharger le logiciel et le guide d'assemblage

https://github.com/Makeblock-official/XY-Plotter-2.0
