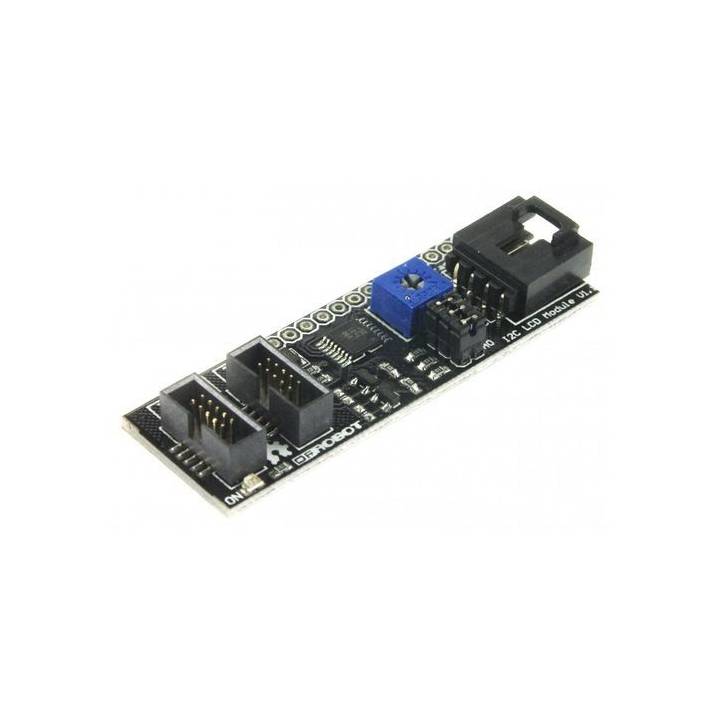

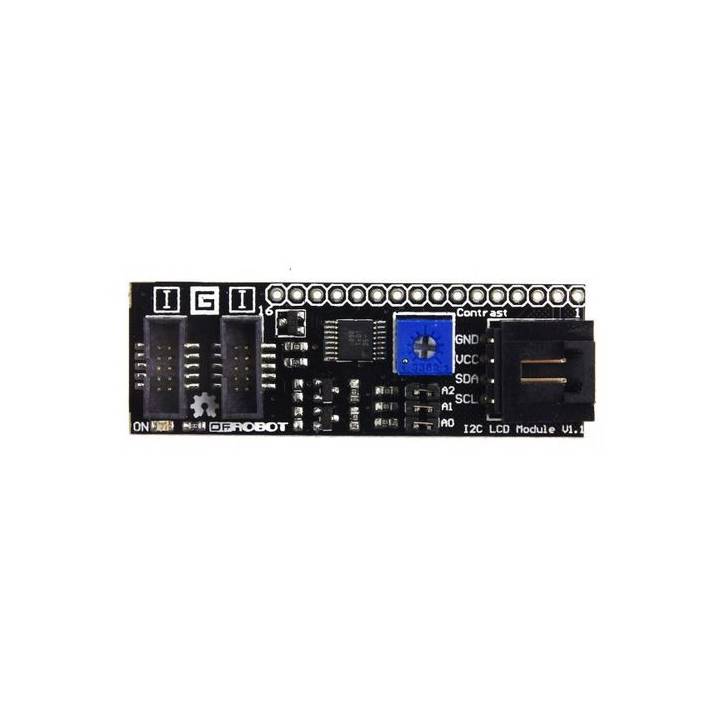

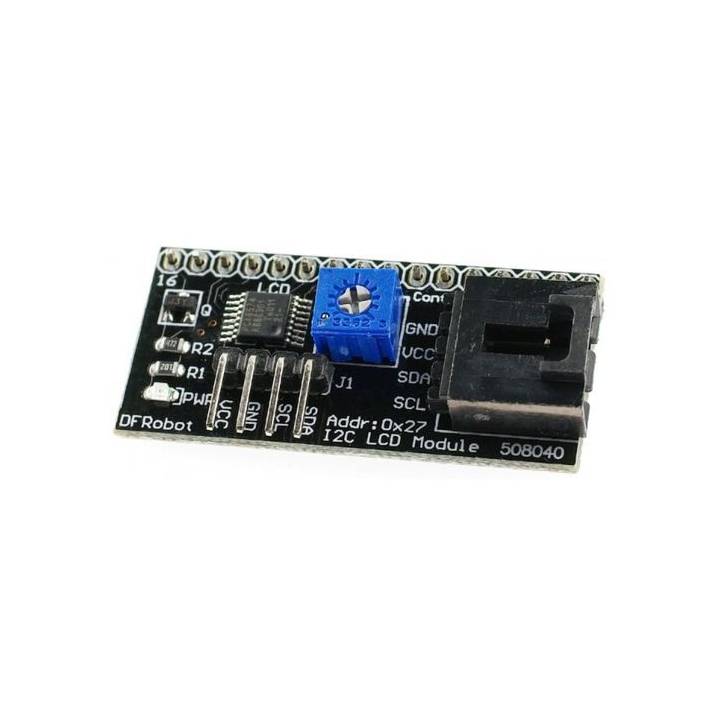

interface I2C pour afficheur LCD

DFR0175

Nouveau produit

Ce module permet en le soudant à l'arrière d'un aficheur de le commander en I2C simplifiant ainsi sa programmation et son câblage (2 fils suffisent)

Plus de détails

Aucun point de fidélité pour ce produit.


En savoir plus

Interface I2C pour afficheur LCD



Introduction

Ce module s'ajoute simplement à un afficheur LCD standard afin de le commander en I2C. Il prend également en charge l'interface Gadgeteer (IDC10) et permet à l'utilisateur de utiliser un gadgeteer LCD160X.

Ce Backpack IIC LCD est un petit PCB qui peut être soudée à l'arrière d'un écran LCD de sorte que vous puissiez le commander au travers d'un bus I2C . Il est basé sur le composant PCA 8574.
De manière générale, en utilisant ce produit, vous pouvez réduire le nombre de broches (seulement 2 broches sont nécessaires pour l'I2C),et simplifier la connectivitéavec les écrans LCD.
Il est compatible avec plusieurs types d'écrans LCD à cristaux liquides, tels que le LCD1601, le LCD1602, le LCD1604 et le LCD2004.
Pour les utilisateurs confirmés, ce backpack peut aussi être utilisé comme système général d'extension d'E/S car il est composé d'un port de 8 bits quasi-bidirectionnel et d'une interface bus I2C.

Spécifications

  • Adresse I2C : 0x20-0x27 (0x20 par défaut)
  • Contraste ajustable
  • Tension d'alimentation : 5 volts
  • Interface: IIC/TWIx1, Interface Gadgeteer x2
  • Port de 8-bits quasi-bidirectionnel
  • Les écrans LCD supportés: LCD1601, LCD1602, LCD1604, LCD2004
  • Taille : 40x20x10 mm

Liste d'expédition

  • Backpack IIC LCD   (1 unité)
