Boitier d'engrenages à renvoi d'angle (90° et 180°)

DG0011

Nouveau produit

Ce boitier d'engrenages en plastique moulé et support alu permet d'effectuer des renvois d'angle de 90° ou 180°.

Plus de détails

3 Produits

En stock

Aucun point de fidélité pour ce produit.


5,97 € TTC

En savoir plus

Boitier d'engrenages à renvoi d'angle 90° et

180°



Présentation

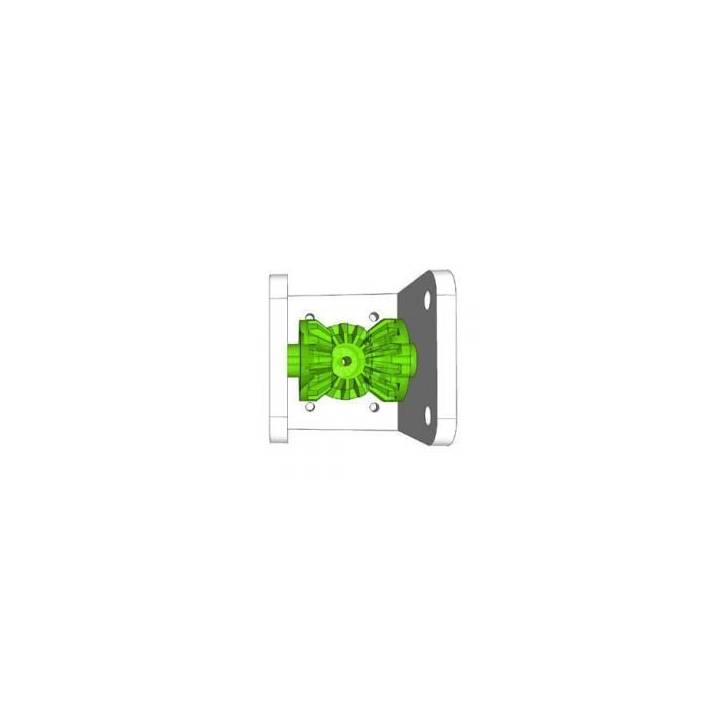

Ce boitier d'engrenage est en plastique moulé vert et noir. Il est conçu pour permettre d'effectuer des renvois d'angle de 90° ou 180° (pour une inversion de sens).

Il est particulièrement bien adapté aux moteurs d'axe 2mm, mais peut être facilement adaptés aux axes de 4mm.

En effet, Le support aluminium de ce kit a été pré-troué à 2mm mais ceux -çi peuvent être agrandis sans difficulté ni adaptation supplémentaire.

Contenu du kit

Le kit comprend:

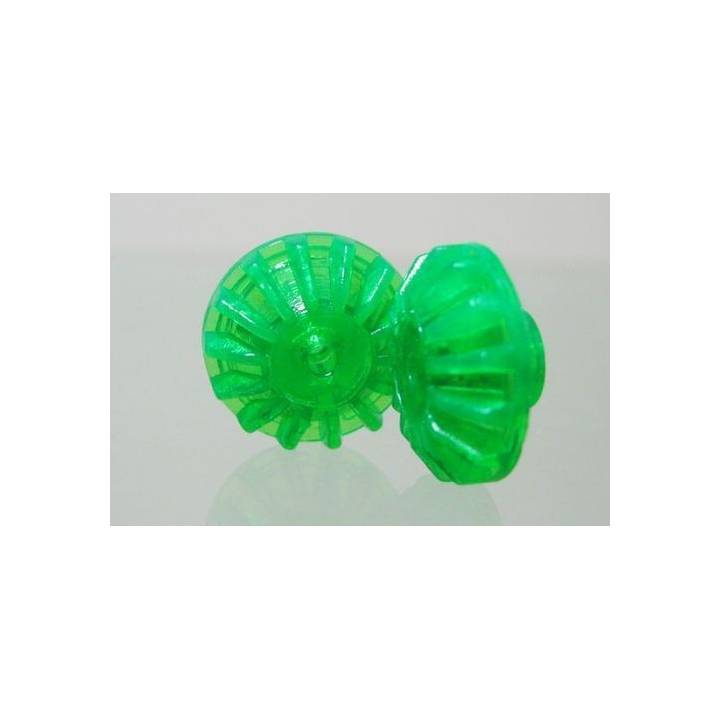

  • 5 engrenages coniques en polycarbonate

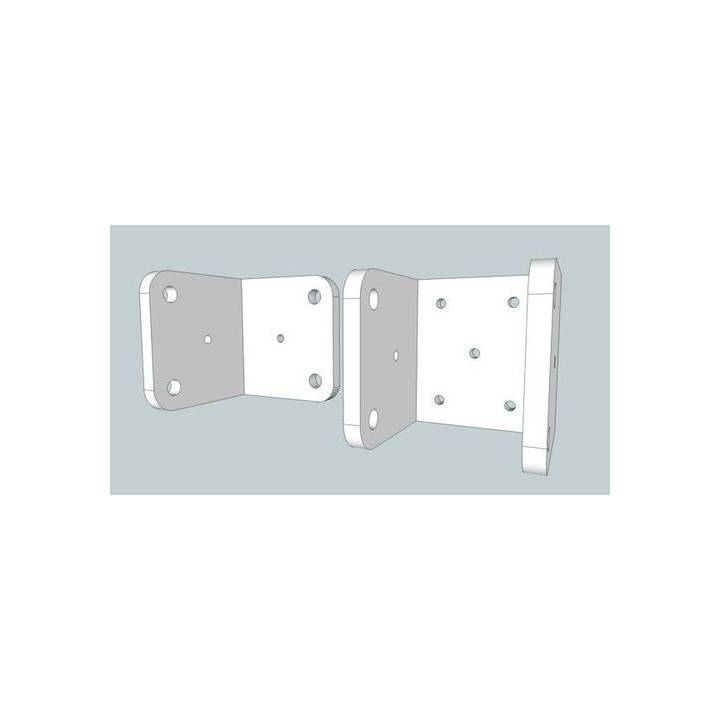

  • Un support 2 engrenages
  • Un support 3 engrenages?



Quand vous construsez un robot, vous avez un jour ou l'autre besoin que votre moteur soit à 90° par rapport au système à faire tourner (roue par exemple). Les engrenages à couronnes sont courant mais en général les dents sont relativement petites et se déboitent facilement.

DAGU propose ici une boite d'engrenages à egnrenages coniques relativement petite permettant de résoudre vos problèmes de conception. Contrairement aux engrenages couronnes, les engrenages coniques disposent de dents plus longues, plus robustes et se déboitent plus difficilement.

Le Polycarbonate, comme le nylon est un plastic solide qui aura plus tendance à se courber plutôt que de rompre. Il est aussi transparent, permettant ainsi d'ajouter une touche de fun à votre robot et peut-être retro-éclairé si vous le souhaitez.





Les trous de montage sont d'un diamètre de 3.5mm pour accepter les vis de 3mm ou 1/8.

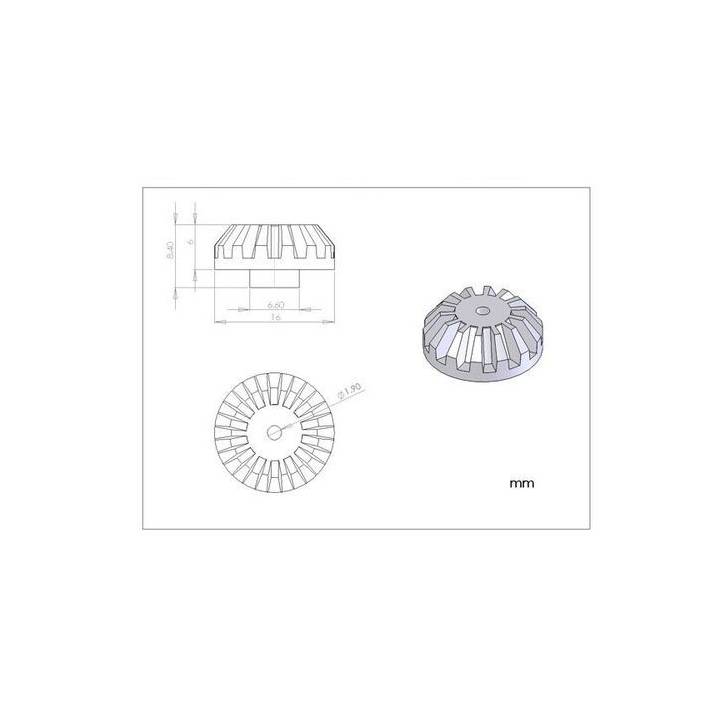

Pour une flexibilité maximum, les trous destinés aux axes moteurs ont un diamètre de seulement 1.9mm donc support les axes de 2mm (5/64) au pressage mais peuvent être simplement agrandis pour des axes jusqu'à 4mm (5/32).
