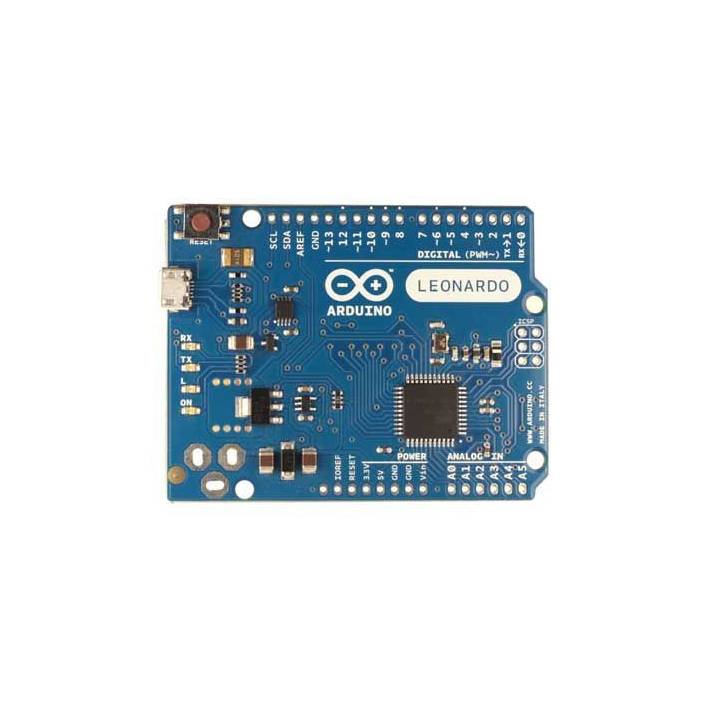

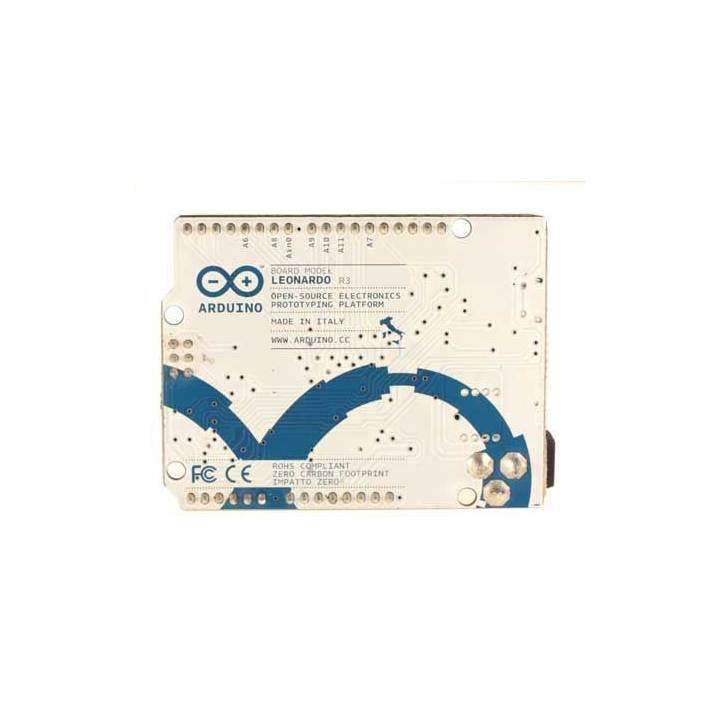

Carte Arduino Leonardo sans header

A000052

Nouveau produit

Carte Arduino optimisée "Low Cost" sans les headers.

Plus de détails

En achetant ce produit vous pouvez gagner jusqu'à 1 point de fidélité. Votre panier totalisera 1 point pouvant être transformé(s) en un bon de réduction de 0,50 €.


En savoir plus

Carte Arduino Leonardo sans header

Description

L'Arduino Leonardo est une carte à microcontrôleur basée sur le composant ATmega32u4 (datasheet). Elle dispose de 20 entrées/sorties digitales (dont 7 peuvent être utilisé comme sorties PWM et 12 en tant qu'entrées analogiques), un oscillateur cristal 16 MHz , une connexion micro USB, un jack d'alimentation, un connecteur ICSP, et un bouton reset. Il dispose de tout le nécessaire pour supporter le microcontrôleur; connectez-la simplement à un ordinateur à l’aide d’un câble USB ou alimentez-la avec un adaptateur AC/DC ou une batterie pour démarrer.



La carte Leonardo diffère de ses prédécesseurs de par sa communication USB intégrée au microcontrôleur ATmega32u4, supprimant ainsi le besoin d'utiliser un second processeur. Cela permet aussi à Leonardo d'apparaître en tant que souris ou clavier (HID), en plus d'un port de communication série virtuel (CDC). Cela a d'autres implications sur le comportement de la carte; Vous trouvez les détails sur la page getting started page (en anglais).



Cette carte est fournie sans ses connecteurs femelles (headers).



Résumé

Microcontrôleur

ATmega32u4

Tension d'utilisation

5V

Tension d'entrée (recommandé)

7-12V

Tension d'entrée (limites)

6-20V

Pins d'E/S numériques

20

Canaux PWM

7

Canaux d'Entrée Analogique

12

Courant par pin E/S

40 mA

Courant par pin E/S 3.3V

50 mA

Mémoire Flash

32 KB (ATmega32u4) dont 4Ko pour le bootloader

SRAM

2.5 KB (ATmega32u4)

EEPROM

1 KB (ATmega32u4)

Vitesse d'horloge

16 MHz



Schématique & Design de Référence



?Pour la connectivité PC, vous pouvez utiliser le câble USB A Micro B.?
